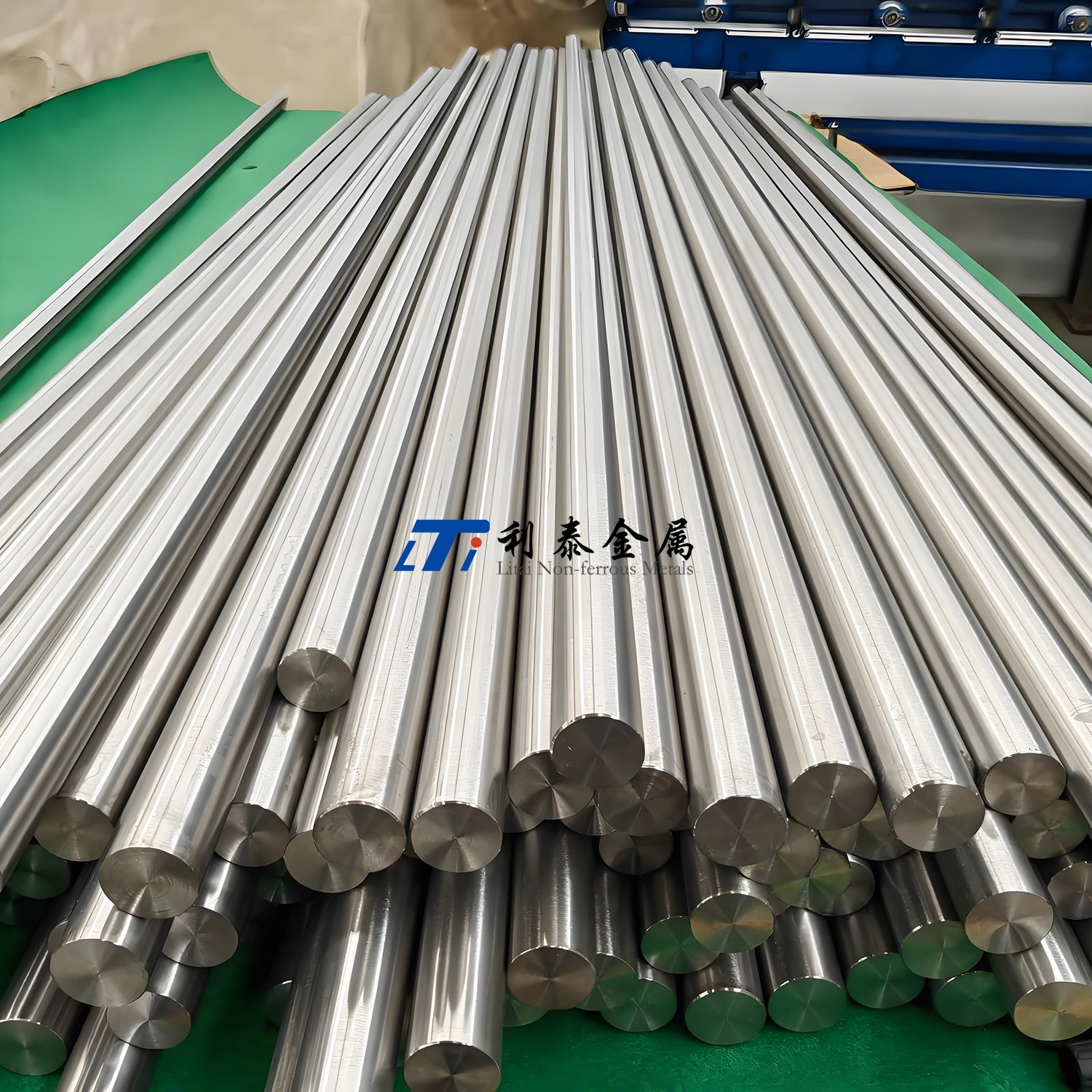

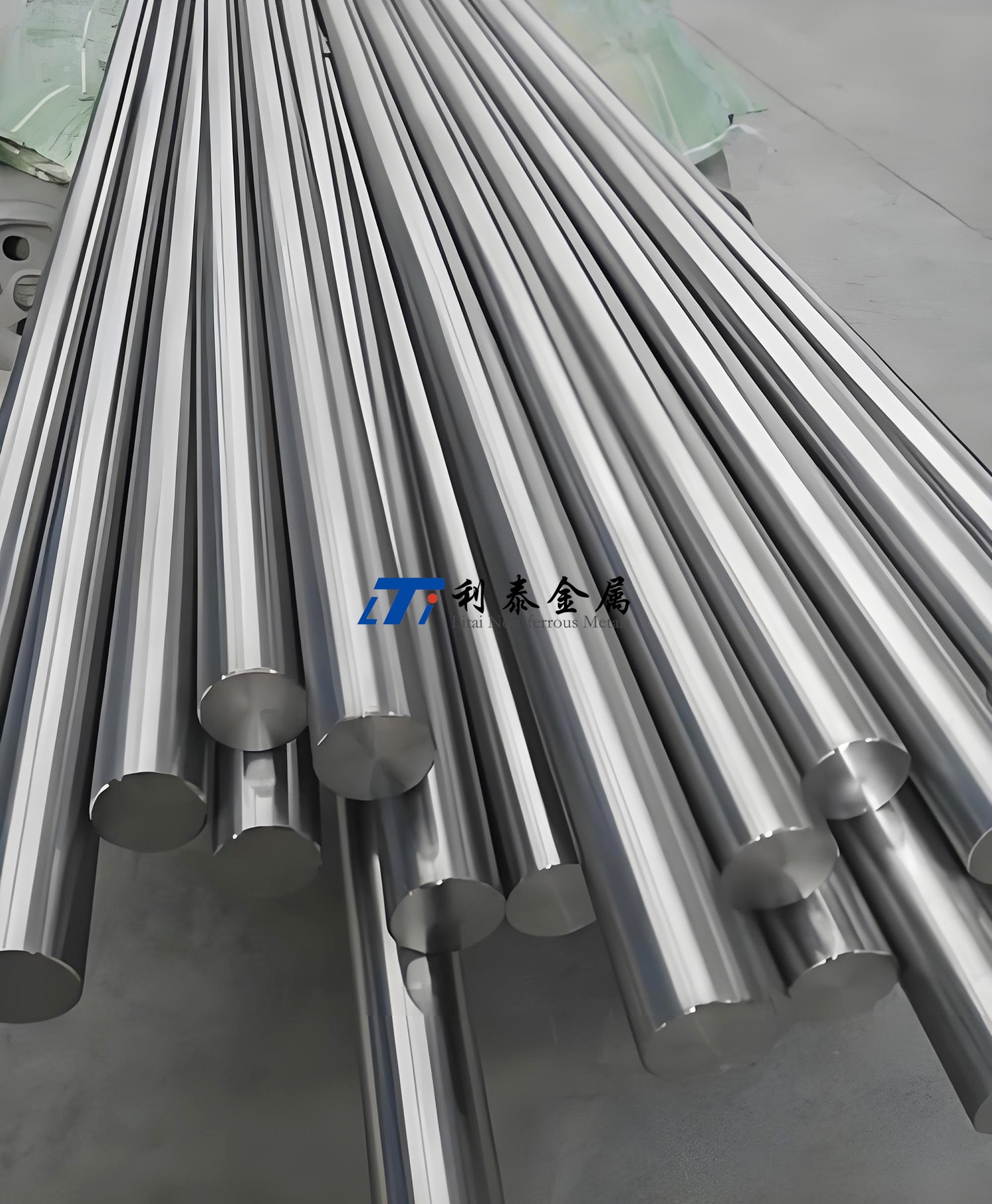

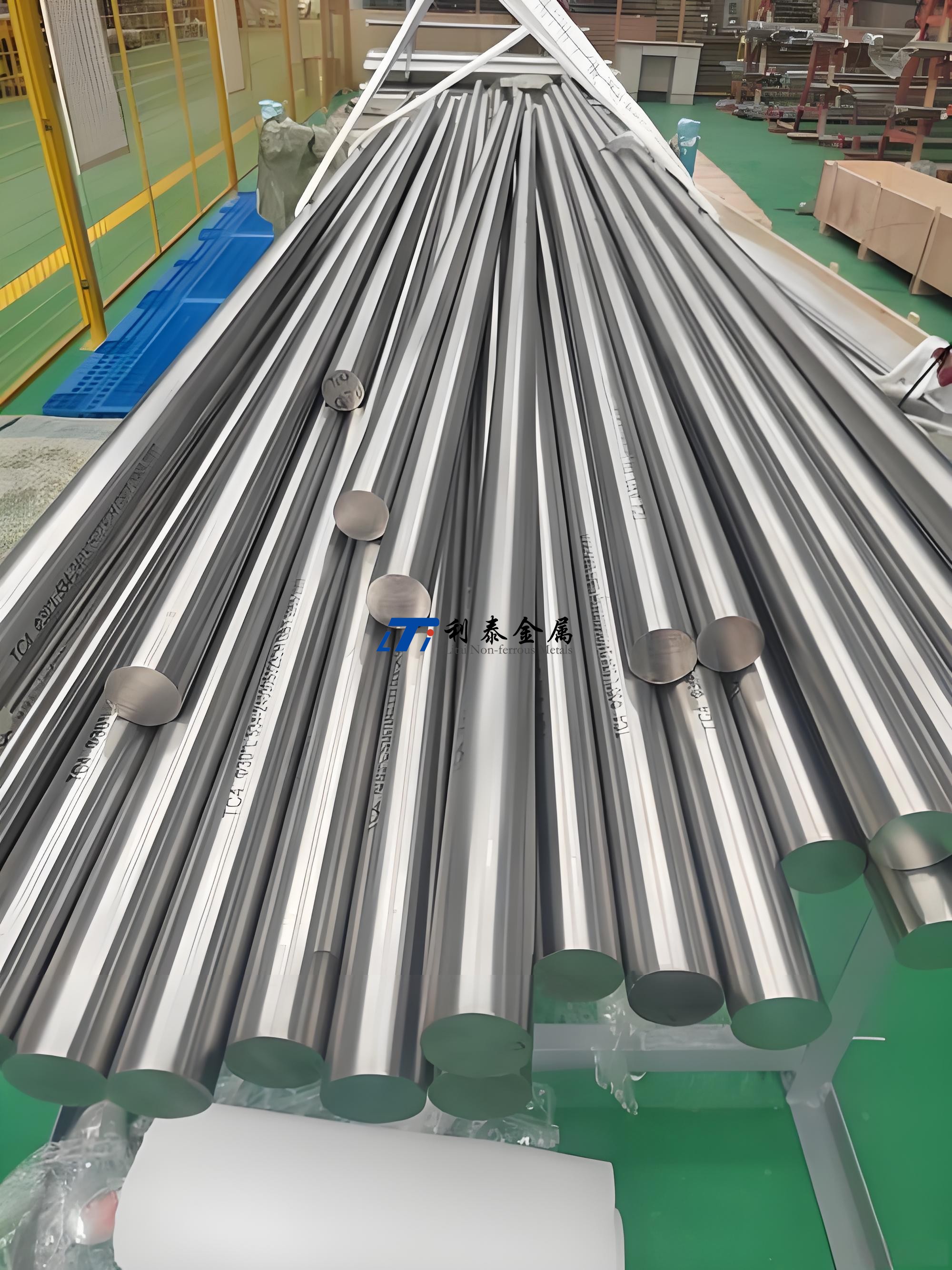

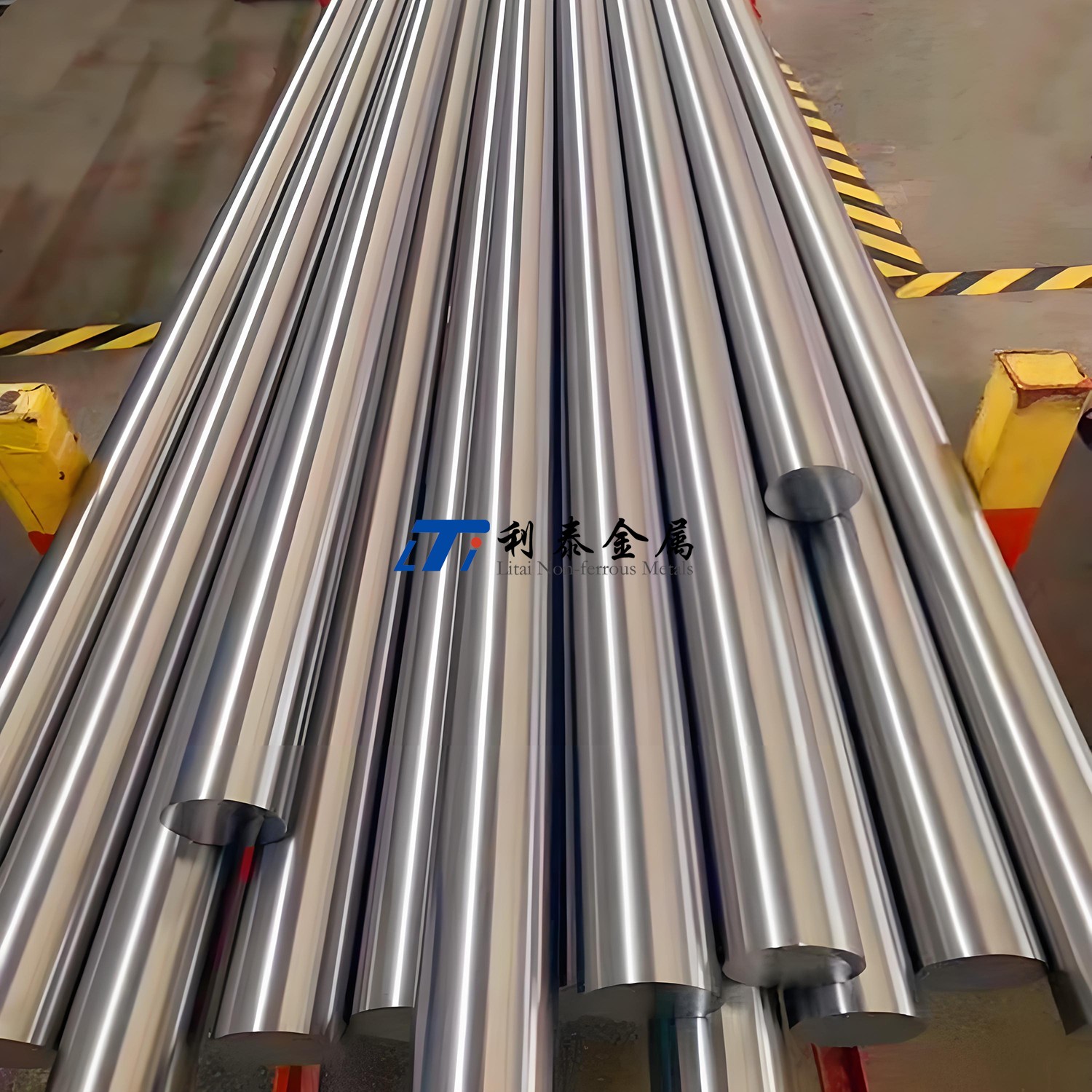

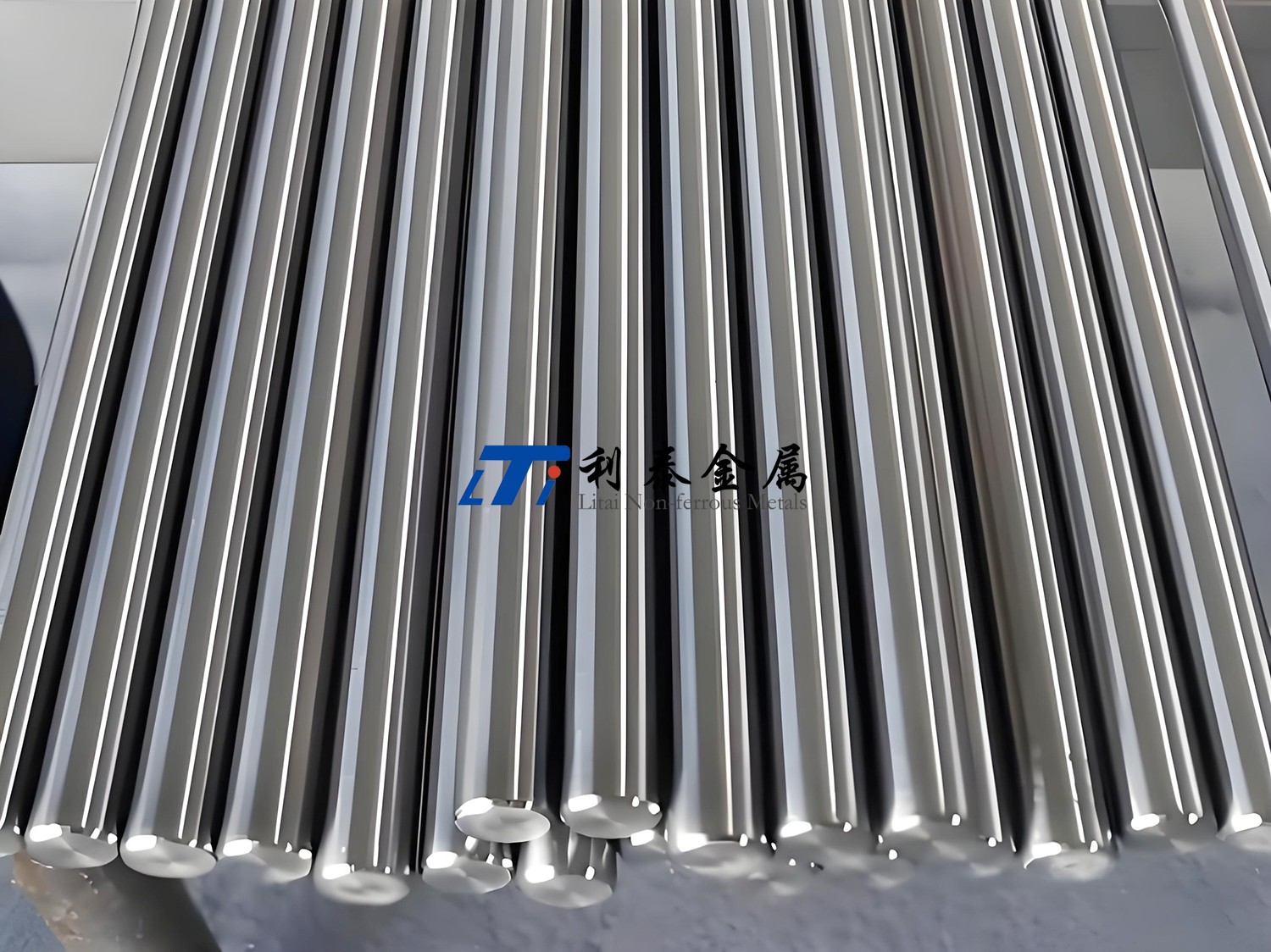

航空航天用3D打印專用TA15制粉棒

詳細描述

TA15制粉棒（TA15 Titanium Alloy Bar/Rod for Additive Manufacturing Powder Production）是專用于增材制造制粉工藝的中高溫近α型鈦合金棒材，作為等離子旋轉電極霧化（PREP）、電極感應熔煉氣霧化（EIGA）等工藝的核心電極原料，經高溫熔化/離心霧化后轉化為高球形度TA15球形粉末，供激光選區熔化（SLM）、電子束選區熔化（EBM）、激光熔化沉積（LMD）等3D打印設備使用。TA15（Ti-6.5Al-1Mo-1V-2Zr）是在俄羅斯VT20鈦合金基礎上發展而來的中國自主牌號，屬于近α型鈦合金體系，兼具α型合金良好的熱強性、抗氧化性和焊接性，以及α+β型合金可熱處理強化的特點。其名義成分為Ti-6.5Al-1Mo-1V-2Zr，鋁當量（Al+Sn+Zr+10×O）約7.5%，鉬當量（Mo+V/1.5+Nb/3.5）約1.7%，β轉變溫度約1000–1020℃，長期使用溫度可達500℃，短時可達550℃。相較于TC4（Ti-6Al-4V），TA15不含釩元素（避免V元素在高溫下的氧化脆化風險），且鋁含量更高，使其在中高溫區間（400–550℃）的比強度、蠕變抗力和熱穩定性更為突出。在航空航天領域，TA15已成為機身焊接框梁、整體壁板、發動機中溫機匣、導管及支架類零件的主力材料，其3D打印專用制粉棒的質量直接決定增材制造零件能否滿足GJB、HB及適航認證對化學成分、力學性能和內部質量的嚴苛要求。隨著我國新一代戰斗機、商用客機、高超聲速飛行器和深空探測器的研制加速，TA15制粉棒正從"跟隨配套"向"自主可控"的戰略核心材料躍升。

一、定義與基本概念

二、材質體系與牌號細分

2.1 TA15基礎牌號體系

2.2 化學成分精確控制（GB/T 3620.1 / GJB 2218）

2.3 與相關牌號的成分對比

三、性能特點與技術要求

3.1 物理與化學性能

3.2 力學性能（退火態M，棒材橫向）

3.3 中高溫性能優勢（TA15 vs TC4）

3.4 制粉棒專用性能要求

四、執行標準與規范體系

4.1 國家標準與航空標準

4.2 增材制造專用標準

4.3 質量檢驗項目體系

五、加工工藝與關鍵技術

5.1 整體加工工藝流程

海綿鈦（0級/1級）+ Al-Mo中間合金 + Al-V中間合金 + 海綿鋯 →   真空自耗電弧熔煉（VAR，2–3次重熔）→ 鑄錠（Φ300–600 mm）→   β相區開坯鍛造（1050–1100℃）→ α+β相區精鍛/軋制（900–950℃）→   棒材（Φ30–100 mm）→ 數控車削/無心磨削 → 去應力退火（700–750℃/2h/空冷）→   100%超聲波探傷 → 表面質量檢驗 → 化學成分復檢 → 標識包裝 → 成品入庫

5.2 關鍵工藝環節詳解

5.3 TA15制粉棒專用關鍵技術

六、制粉工藝流程與TA15制粉棒的核心作用

6.1 PREP工藝（最適配TA15航空級粉末制備）

TA15制粉棒（Φ50 mm×500 mm，表面Ra≤3.2 μm）→ 表面打磨+超聲清洗 →   裝夾于高速旋轉軸 → 抽真空至≤10?2 Pa → 充高純氬（99.999%）→   啟動旋轉（22000–28000 r/min）→ 等離子弧（電流200–400 A）加熱端面熔化 →   離心力甩出熔滴（表面張力球化）→ 熔滴飛行中凝固（氬氣環境冷卻）→   旋風分離分級收粉 → 篩分：15–53 μm（SLM用）/ 45–106 μm（EBM用）

6.2 TA15制粉棒參數對粉末質量的影響

6.3 TA15粉末關鍵質量指標

七、具體應用領域詳解

7.1 航空發動機中高溫熱端承力構件

7.2 機身中高溫承力結構件

7.3 機載光電、液壓高溫功能殼體

7.4 液體火箭中溫動力結構件

7.5 衛星與深空探測載荷輕量化支架

7.6 高超音速飛行器熱結構核心件

八、與其他領域用TA15制粉棒的對比分析

關鍵差異總結：

航空航天 vs 軍工艦載：軍工艦載裝備更關注抗沖擊、抗海水鹽霧腐蝕和電磁兼容性；TA15在艦載雷達支架和導彈殼體中應用時，對焊接性和耐蝕性要求與航空相當，但對抗彈性能有特殊要求。

航空航天 vs 海洋船舶：海洋裝備用TA15制粉棒需通過船級社（CCS、DNV）認證，重點關注耐海水腐蝕（年腐蝕率≤0.002 mm）和抗生物附著；對中高溫性能要求較低，但對大規格棒材（Φ80–100 mm）需求更大。

航空航天 vs 深海油氣：深海裝備（水深≥3000 m）承受極高靜水壓力（≥30 MPa），TA15制粉棒需保證超高純凈度（避免氫脆），且需通過API 6A/17D認證；3D打印件需通過高壓循環疲勞試驗。

航空航天 vs 化工：化工用TA15制粉棒以耐蝕性為核心，通常選用工業純鈦或低合金化TA15，對強度要求寬松，但對耐酸堿、抗點蝕（點蝕當量PREN≥35）和抗縫隙腐蝕要求高；成本敏感度最高，需控制制粉棒價格。

航空航天 vs 特種輕量化：特種輕量化（賽車、無人機、機器人）用TA15制粉棒追求極致比強度，對力學性能要求接近航空級，但檢測標準和追溯要求較低，成本敏感度極高，需優化制粉工藝降低成本。

九、未來發展新領域與方向

十、選購指南

10.1 選購核心指標體系

10.2 供應商評估矩陣

10.3 國內主要供應商參考

10.4 選購流程建議

步驟1：明確應用場景與性能等級
    ├── 航空發動機熱端承力件 → 選用航空級，O≤0.10%，需500℃高溫拉伸數據
    ├── 機身中高溫承力結構件 → 優先TA15-DT損傷容限型，關注斷裂韌性
    ├── 機載功能殼體 → 選用細粉適配棒（Φ30–50 mm），關注表面質量
    ├── 液體火箭/衛星支架 → 選用低間隙型（O≤0.08%），需低溫/真空出氣認證
    └── 高超音速熱結構 → 選用高溫優化型（Al偏上限），需配合熱障涂層評估

步驟2：確定制粉工藝類型
    ├── PREP工藝 → 需棒材直徑Φ30–70 mm，長度500–1000 mm，表面Ra≤3.2 μm
    ├── EIGA工藝 → 需棒材一端45°錐面，直徑Φ50–70 mm，感應加熱適配
    └── LMD/WAAM工藝 → 可用較大直徑棒材（Φ70–100 mm）或絲材

步驟3：編制技術規范書（TS）
    ├── 引用標準：GB/T 38973-2020 + GJB 1538A + 項目專用要求
    ├── 化學成分：明確主元素范圍和間隙元素上限
    ├── 力學性能：室溫+400℃+500℃拉伸，沖擊，硬度
    ├── 內部質量：100%超聲波（≥Φ0.8 mm平底孔拒收）
    ├── 尺寸精度：直徑±0.1 mm，彎曲≤0.5 mm/m，Ra≤3.2 μm
    └── 追溯要求：熔煉爐號→鍛造批次→機加工批次→檢驗報告

步驟4：供應商資質預審
    ├── 必備資質：AS9100D或GJB 9001C、NADCAP（熱處理/NDT）
    ├── 材料認證：是否在主機廠合格供應商名錄（AVL）
    ├── 裝機案例：是否有TA15增材制造零件裝機/試飛經驗
    └── 檢測能力：是否具備500℃高溫拉伸、低倍/高倍組織全項檢測

步驟5：小樣試制與粉末驗證
    ├── 提供3批次小樣（每批≥50 kg制粉棒）
    ├── PREP/EIGA制粉后評估：球形度、粒徑分布、流動性、空心粉率
    ├── 3D打印試樣：室溫/高溫拉伸、疲勞、沖擊、金相組織
    └── 對比鍛件性能，評估各向異性（XY vs Z向）

步驟6：批次穩定性驗證
    ├── 連續3–5批次，每批次頭中尾取樣
    ├── 統計過程能力指數：Cpk≥1.33（關鍵特性）
    ├── 建立控制圖（X-R圖），監控成分和性能波動
    └── 通過主機廠二方審核，納入合格供應商名錄（AVL）

步驟7：簽訂質量協議與長期供貨協議
    ├── 明確質量責任、不合格品處理、變更控制程序
    ├── 建立批次追溯機制，保留10年以上質量記錄
    ├── 約定年度審核頻次（通常1次/年）
    └── 建立技術溝通機制，支持新材料/新工藝聯合開發

10.5 常見選購誤區與規避

結語

TA15制粉棒作為航空航天增材制造產業鏈最上游的戰略性基礎材料，其質量直接決定中高溫鈦合金3D打印零件的成敗。隨著我國新一代航空發動機、高超聲速飛行器、深空探測器和商業航天裝備的快速發展，TA15制粉棒正從"單一牌號配套"向"系列化、高性能化、智能化"方向演進。未來，通過成分優化、超細晶制備、復合材料化和數字孿生質量管控等技術的融合，TA15制粉棒將在更極端的服役環境中發揮關鍵作用，為我國空天裝備的自主可控和性能躍升提供堅實的材料支撐。選購TA15制粉棒時，必須建立以"應用場景→性能等級→工藝適配→供應商評估→批次驗證"為核心的全鏈條管控體系，確保每一根制粉棒都能追溯到熔煉爐號、每一項性能都滿足適航/軍品要求，真正實現"棒材即品質，粉末即生命"的航空級質量理念。
