激光沉積制造（LDM）Ti65鈦合金寬溫度范圍力學(xué)性能全景研究：剖析水平與豎直取樣方向的各向異性，揭示溫度升高致強(qiáng)度遞減、塑性遞增的規(guī)律，闡明室溫脆性/準(zhǔn)解理斷裂向高溫韌性斷裂轉(zhuǎn)變及α相球化的核心機(jī)制

Ti65鈦合金是一種近α型高溫鈦合金，名義成分為Ｔｉ-5.8Al-4.0Ｓｎ-3.5Zr-0.5Mo-0.4Ｓｉ-0.3Ｎｂ-2.0Ta-0.8Ｗ-0.06Ｃ，具有低密度、高比強(qiáng)度、耐高溫等優(yōu)異的綜合性能，被廣泛用于制造航空發(fā)動(dòng)機(jī)轉(zhuǎn)子、葉片及關(guān)鍵高溫結(jié)構(gòu)部件等[1-2]。傳統(tǒng)成形鈦合金的方法主要為鑄造／鍛造＋機(jī)械加工，存在成形精度有限、生產(chǎn)周期長(zhǎng)且制造成本高等問(wèn)題[3]，無(wú)法滿足發(fā)動(dòng)機(jī)整體葉盤(pán)尺寸增大和結(jié)構(gòu)復(fù)雜程度提高的要求。激光沉積制造（Ｌａｓｅｒ　Ｄｅｐｏｓｉｔｉｏｎ　Ｍａｎｕｆａｃｔｕｒｉｎｇ，LDM）技術(shù)是一種基于“數(shù)字化三維模型＋降維制造”的快速成形技術(shù)，能夠?qū)崿F(xiàn)具有復(fù)雜曲面特征零部件的一體化快速成形，具有生產(chǎn)周期短、材料利用率高等優(yōu)點(diǎn)，已被廣泛用于制造航空用鈦、鋁合金材質(zhì)的高溫零部件[4-5]。

目前，國(guó)內(nèi)學(xué)者對(duì)Ti65鈦合金的性能研究主要集中在板／棒材、鍛件等，僅有少量文獻(xiàn)對(duì)激光沉積Ti65鈦合金工藝參數(shù)進(jìn)行報(bào)道。ＹＵＥ等[6]研究了固溶處理后冷卻速率對(duì)Ti65棒材拉伸性能的影響，結(jié)果表明水淬組織的強(qiáng)度和塑性均優(yōu)于空冷組織，且隨著溫度的提高，水淬組織的強(qiáng)度和塑性均比空冷組織顯著提高。吳汐玥等[7]對(duì)不同熱處理制度下Ti65板材的織構(gòu)及力學(xué)性能進(jìn)行研究，結(jié)果表明影響板材力學(xué)性能各向異性的主要因素是織構(gòu)，室溫下板材內(nèi)的位錯(cuò)和亞結(jié)構(gòu)能夠提高板材的抗拉強(qiáng)度和屈服強(qiáng)度，而高溫條件下拉伸強(qiáng)度取決于織構(gòu)類(lèi)型及微觀組織。謝洪志等[8]對(duì)Ti65板材進(jìn)行740～840℃拉伸試驗(yàn)，結(jié)果表明溫度增加和應(yīng)變率降低能減小Ti65鈦合金變形抗力。ＨＥ等[1]研究了不同激光功率下LDM　Ti65合金的缺陷、微觀結(jié)構(gòu)和力學(xué)性能，結(jié)果表明高功率樣品具有優(yōu)良的內(nèi)部組織及力學(xué)性能。李曉丹等[９]研究了LDM　Ti65鈦合金沉積態(tài)與退火態(tài)試樣在不同截面的顯微組織及力學(xué)性能，結(jié)果表明退火后顯微組織由片層組織變?yōu)榫W(wǎng)籃組織，不同截面力學(xué)性能的各向異性被弱化。ＬＩ等[10]研究了LDM　Ti65合金在不同熱處理制度下樣品的微觀結(jié)構(gòu)和力學(xué)性能，結(jié)果表明沉積態(tài)組織為片層組織，退火后的微觀組織轉(zhuǎn)變?yōu)榫W(wǎng)籃組織，抗拉強(qiáng)度和塑性顯著提高。

隨著對(duì)航空發(fā)動(dòng)機(jī)等熱端構(gòu)件性能要求的提高，鈦合金多溫度下的拉伸性能開(kāi)始引起各國(guó)學(xué)者的關(guān)注。沈淑馨等[11]通過(guò)激光增材制造技術(shù)制備了三種典型的雙相鈦合金，對(duì)室溫及中溫條件下三種顯微組織鈦合金的力學(xué)性能進(jìn)行探究。ＰＡＧＨＡＮＤＥＨ等[12]對(duì)三種不同初始顯微組織的Ｔｉ-6Al-4Ｖ合金分別進(jìn)行了室溫、400、500及600℃下的拉伸試驗(yàn)，對(duì)不同顯微組織在不同溫度下的拉伸行為進(jìn)行描述。但是目前關(guān)于激光沉積Ti65鈦合金寬溫度范圍的力學(xué)性能尚未有學(xué)者對(duì)其進(jìn)行研究。基于此，本文采用激光沉積制造技術(shù)制備了Ti65鈦合金，對(duì)不同取向的標(biāo)準(zhǔn)試樣進(jìn)行室溫及高溫拉伸試驗(yàn)，并結(jié)合顯微組織、實(shí)驗(yàn)數(shù)據(jù)及斷口形貌，分析取樣方向?qū)κ覝丶案邷亓W(xué)性能的影響規(guī)律，為激光沉積Ti65鈦合金在寬溫度范圍內(nèi)的力學(xué)性能提供科學(xué)依據(jù)。

1、試驗(yàn)材料與方法

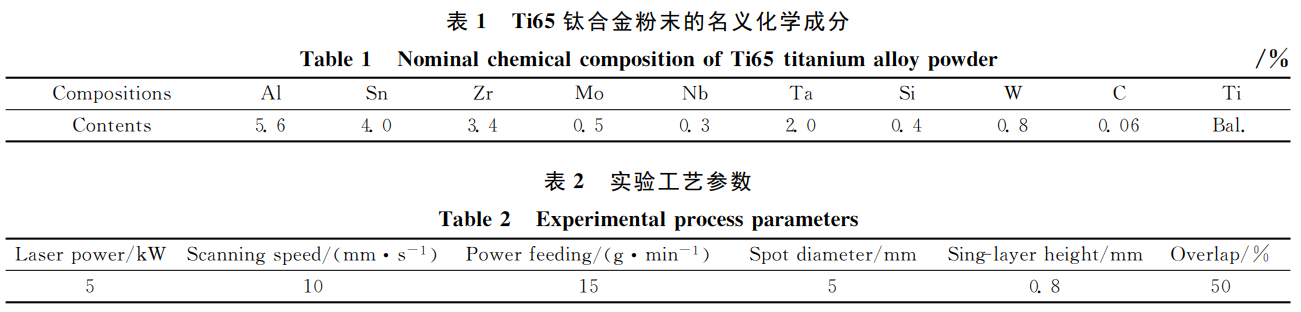

采用超聲氣霧化法制備的球狀Ti65粉末，粉末粒度為80～200μｍ，化學(xué)成分見(jiàn)表1。試驗(yàn)在ＹＬＳ-6000光纖激光器上進(jìn)行，工作模式為連續(xù)波，具體工藝參數(shù)見(jiàn)表2。為保證粉末良好的流動(dòng)性，試驗(yàn)前需對(duì)Ti65粉末進(jìn)行真空烘干處理。沉積制造過(guò)程中為防止Ti65樣品被氧化，采用純氬氣作為送粉與保護(hù)氣體，沉積路徑采用沿Ｘ軸方向呈之字形掃描，沉積過(guò)程示意圖見(jiàn)圖1。為消除殘余應(yīng)力對(duì)拉伸性能的影響，完成沉積后對(duì)Ti65鈦合金毛坯（長(zhǎng)×寬×高＝100ｍｍ×25ｍｍ×250ｍｍ）立即進(jìn)行９50℃去應(yīng)力退火，保溫2ｈ、空冷的熱處理。

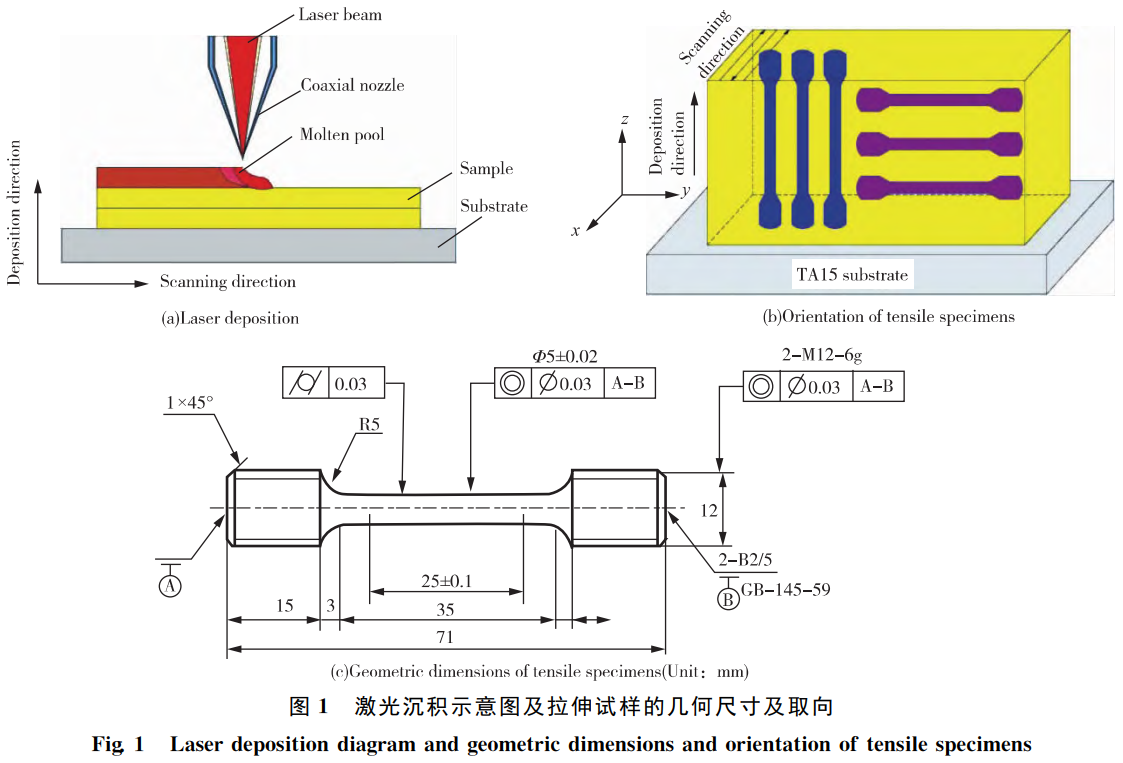

如圖1（ｂ）所示，金相組織樣本在毛坯中間位置截取，拉伸試驗(yàn)件分別沿平行（Ｚ）和垂直于（ＸＯＹ）沉積方向取樣，標(biāo)準(zhǔn)拉伸試樣尺寸見(jiàn)圖1（ｃ）。金相試樣用400～3　000目的水磨砂紙依次進(jìn)行研磨、拋光，用Ｋｒｏｌｌ（ＨＦ∶HNO3∶H2O＝1∶1∶50，體積百分?jǐn)?shù)）試劑進(jìn)行腐蝕。使用ＧＸ51ＯＬＹＭＰＵＳ光學(xué)顯微鏡（ＯＭ）和ΣＩＧＭＡ掃描電子顯微鏡（ＳＥＭ）對(duì)不同取向及試驗(yàn)溫度下的試樣進(jìn)行顯微組織、缺陷分布和斷口形貌觀察。室溫與高溫拉伸試驗(yàn)均在ＩＮＳＴＯＲＯＮ　5９82電子萬(wàn)能試驗(yàn)機(jī)上進(jìn)行，室溫拉伸時(shí)，試驗(yàn)應(yīng)變速率為屈服前1.75×10-4ｓ，屈服后1.75×10-3ｓ；高溫拉伸時(shí)，試驗(yàn)應(yīng)變速率為屈服前6.67×10-5ｓ，屈服后6.67×10-4ｓ。對(duì)于高溫拉伸試驗(yàn)，使用高溫試驗(yàn)箱將試樣分別加熱至500、650、700℃，保溫10ｍｉｎ后進(jìn)行拉伸測(cè)試。為減少試驗(yàn)誤差，每組拉伸試驗(yàn)測(cè)試三個(gè)平行試樣，結(jié)果取平均值。

2、結(jié)果與分析

2.1　顯微組織分析

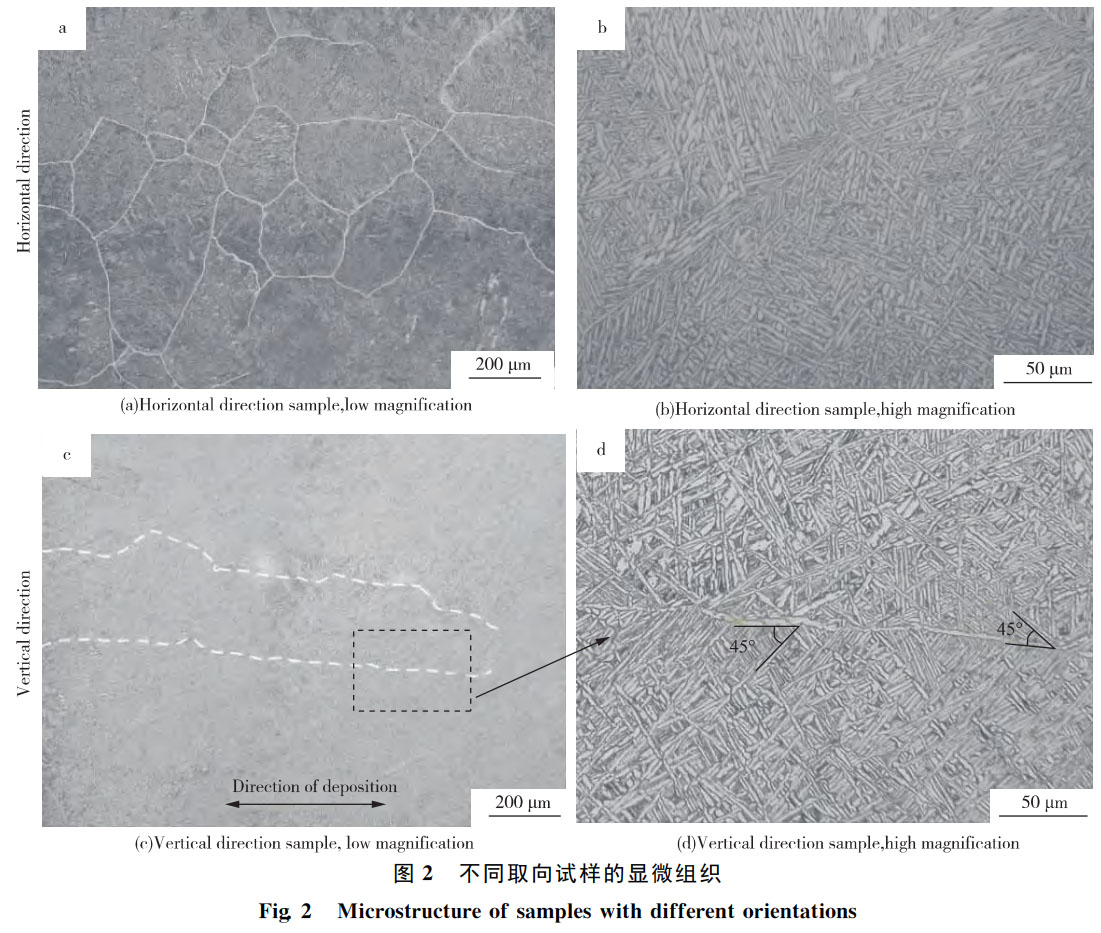

圖2為激光沉積Ti65合金不同取樣方向的顯微組織。從圖2（ａ）可見(jiàn)，ＸＯＹ平面分布著多個(gè)大小不同、形狀不規(guī)則的等軸晶，微觀組織為典型的網(wǎng)籃組織，晶粒內(nèi)部分布著大量交錯(cuò)排列的條狀α相和β轉(zhuǎn)變相，部分片層α相呈細(xì)長(zhǎng)狀，晶界處分布著位向相同、相互平行的片層α相，如圖2（ｂ）所示。通過(guò)Ｉｍａｇｅ　Ｊ軟件定量分析條狀α相的尺寸可知，晶內(nèi)α相寬度均在2.25μｍ左右，長(zhǎng)度大部分集中在10～2９μｍ，部分長(zhǎng)度達(dá)到45～52μｍ，晶界α相寬度為1.78μｍ左右，長(zhǎng)度為10～21μｍ。同時(shí)可以發(fā)現(xiàn)細(xì)長(zhǎng)的α相間分布著短棒狀的α相，這是因?yàn)樵诩す獬练e過(guò)程中α相會(huì)在晶內(nèi)或晶界形核長(zhǎng)大，當(dāng)不同生長(zhǎng)方向的α相互相接觸后就會(huì)停止生長(zhǎng)，導(dǎo)致生長(zhǎng)速度較快的α相呈長(zhǎng)條狀，而生長(zhǎng)速度緩慢的α相呈短棒狀。從圖2（ｃ）可以看出，ＹＯＺ（Ｚ向）截面的宏觀組織為具有明顯生長(zhǎng)方向的粗大β柱狀晶，柱狀晶寬度為100～210μｍ，柱狀晶長(zhǎng)軸與沉積方向夾角約為15°。這是由于激光沉積過(guò)程中，熔池產(chǎn)生的熱量會(huì)從溫度梯度較高的熔池底部向著基材方向輸出，隨著沉積層數(shù)的不斷增加，形成穿越多個(gè)沉積層的粗大的β柱狀晶。從微觀上可以看到原始β柱狀晶內(nèi)分布著大量片層狀α相，方向與β晶粒的晶界呈±45°角分布，如圖2（ｄ）所示，對(duì)片層狀α相的尺寸進(jìn)行定量分析后，得出其平均長(zhǎng)度為1.3μｍ，長(zhǎng)度范圍為10～30μｍ，長(zhǎng)寬比約為14。

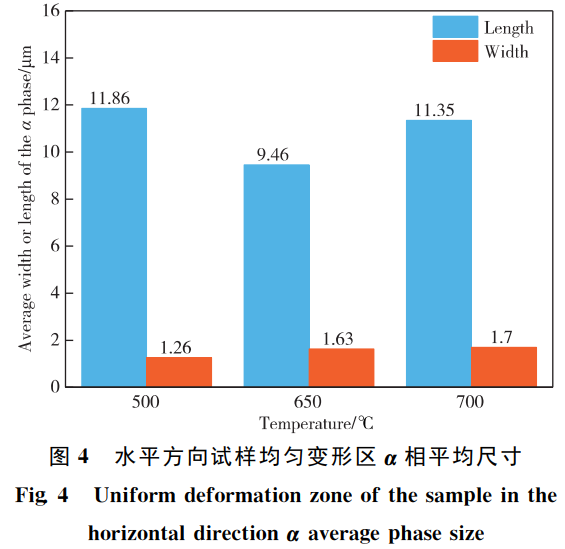

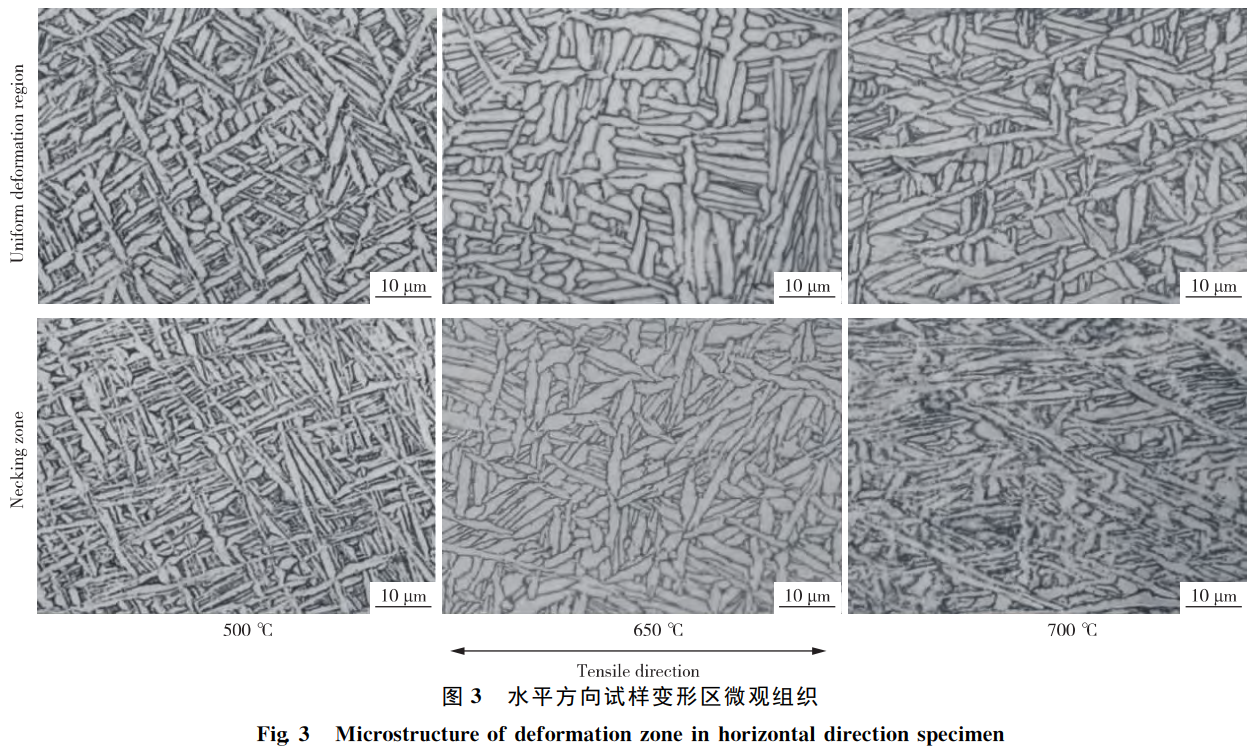

圖3為水平拉伸試樣在高溫條件下均勻變形區(qū)和頸縮區(qū)的顯微組織。通過(guò)定量測(cè)量均勻變形區(qū)α相的尺寸（圖4）可知，隨著變形溫度的升高，條狀α相逐漸變短變粗，且發(fā)生球化現(xiàn)象，700℃時(shí)由于高溫軟化效應(yīng)，導(dǎo)致片層狀α相在拉應(yīng)力的作用下發(fā)生細(xì)化，塑性增強(qiáng)。頸縮區(qū)相對(duì)于均勻變形區(qū)，α相變形較大，且隨著變形溫度的升高，α相變形逐漸加劇。

2.2　拉伸性能分析

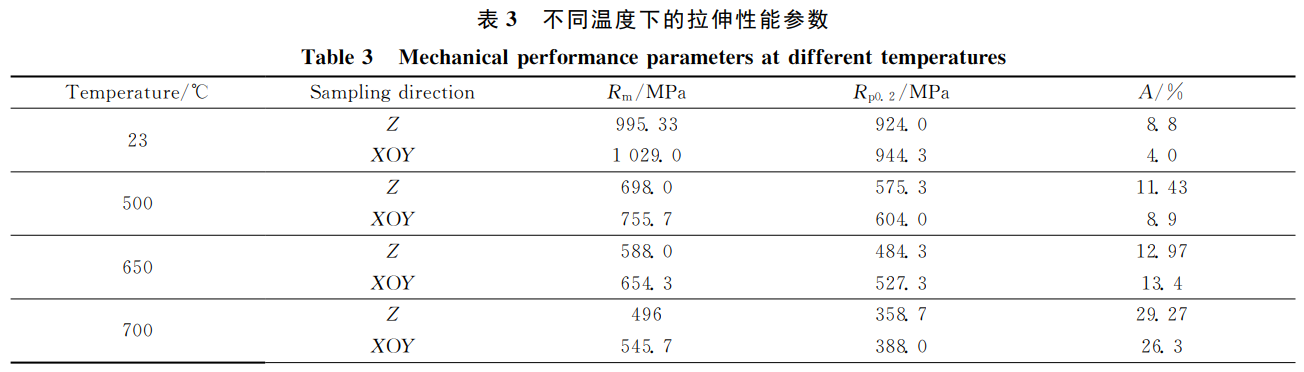

為了探究取樣方向?qū)DM　Ti65鈦合金拉伸性能的影響，分別沿著水平方向和豎直方向取標(biāo)準(zhǔn)圓棒試樣進(jìn)行室溫及高溫拉伸試驗(yàn)，拉伸性能參數(shù)見(jiàn)表3。

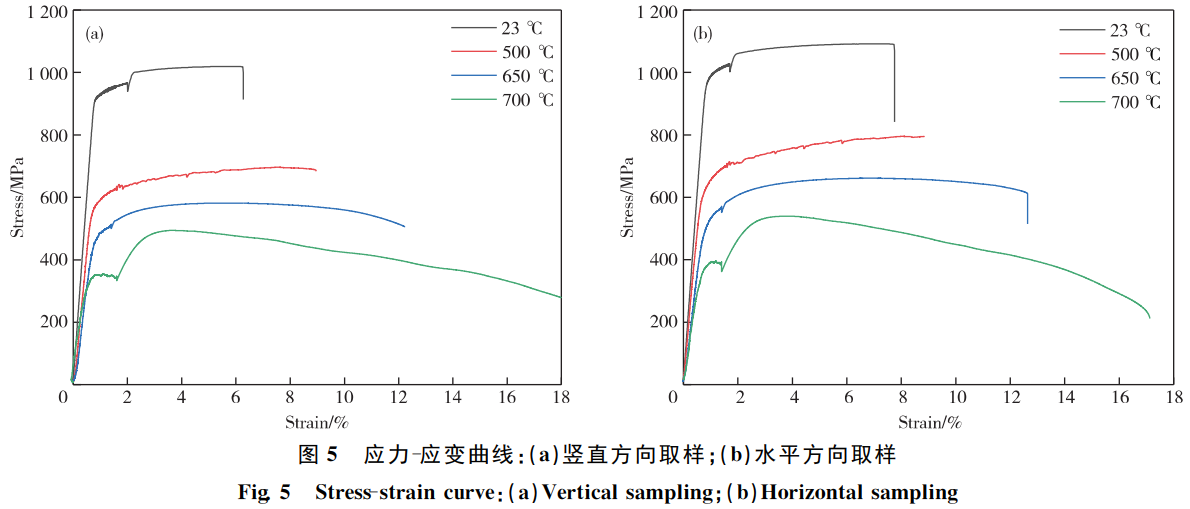

圖5為不同取向拉伸試樣在不同溫度下的工程應(yīng)力-應(yīng)變曲線。由圖5可知，在所有溫度下的初始屈服階段，應(yīng)力均快速增大至屈服點(diǎn)。但隨著溫度升高，這些曲線的屈服應(yīng)力逐漸變小，可知其對(duì)溫度有較強(qiáng)的敏感性。在相對(duì)較低的溫度下（低于650℃），出現(xiàn)了明顯的硬化現(xiàn)象，而當(dāng)溫度到達(dá)700℃時(shí)，初始變形階段在到達(dá)屈服點(diǎn)后呈現(xiàn)快速下降趨勢(shì)，表現(xiàn)出明顯的高溫軟化效應(yīng)。

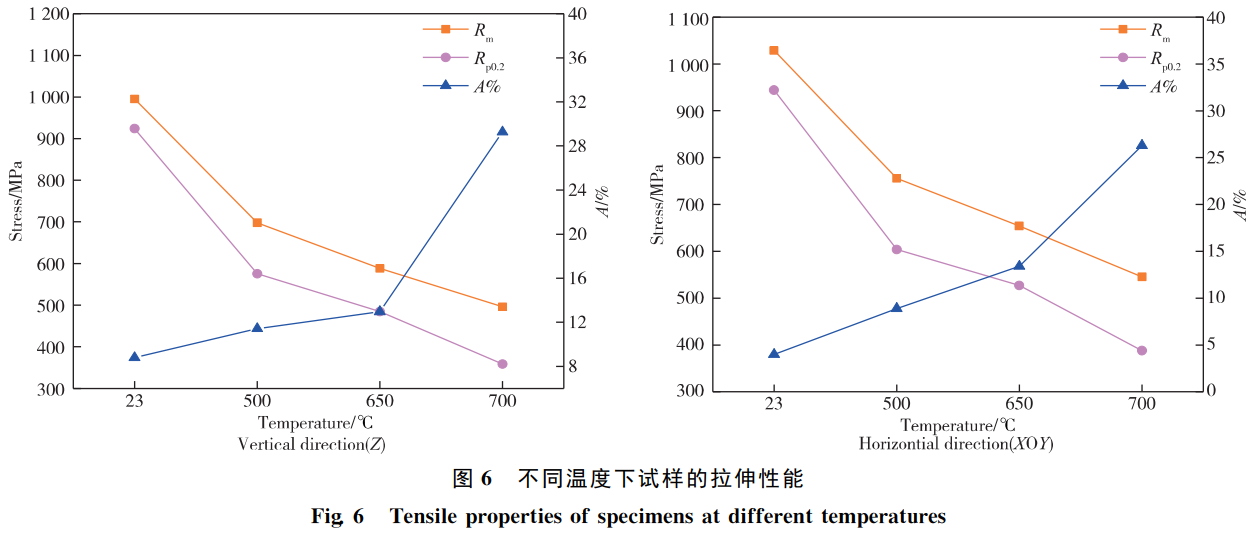

圖6為沿不同方向取樣的Ti65合金試樣的拉伸性能隨環(huán)境溫度的變化。隨著溫度由室溫上升到700℃，豎直方向取樣拉伸試樣屈服強(qiáng)度由９24ＭＰａ降到357.8ＭＰａ，抗拉強(qiáng)度由９９5.33ＭＰａ降到4９6ＭＰａ，而延伸率則由8.8％升高至2９.27％。與室溫時(shí)相比，650℃的屈服強(qiáng)度及抗拉強(qiáng)度分別下降47.73％、40.９2％，延伸率提高47.38％，這表明豎直方向試樣的屈服強(qiáng)度和延伸率對(duì)服役溫度較為敏感。水平方向試樣拉伸性能的變化趨勢(shì)與豎直方向試樣相似，屈服強(qiáng)度從室溫的９44.3ＭＰａ降低至700℃時(shí)的388ＭＰａ，抗拉強(qiáng)度從室溫的1　02９ＭＰａ降低至700℃時(shí)的545.7ＭＰａ，延伸率度從室溫的4％升高至700℃時(shí)的26.3％。與室溫相比，650℃時(shí)屈服強(qiáng)度及抗拉強(qiáng)度分別下降44.16％、36.41％，延伸率提高2.34倍。總體來(lái)說(shuō)，隨著試驗(yàn)溫度的升高，拉伸試樣屈服強(qiáng)度和抗拉強(qiáng)度呈現(xiàn)逐漸遞減的趨勢(shì)，而延伸率逐漸升高，因?yàn)楦邷厥乖觿?dòng)能增加，降低晶界和相界面對(duì)位錯(cuò)運(yùn)動(dòng)的阻礙能力，促使強(qiáng)度降低；同時(shí)高溫軟化效應(yīng)導(dǎo)致變形抗力減小，塑性增加。

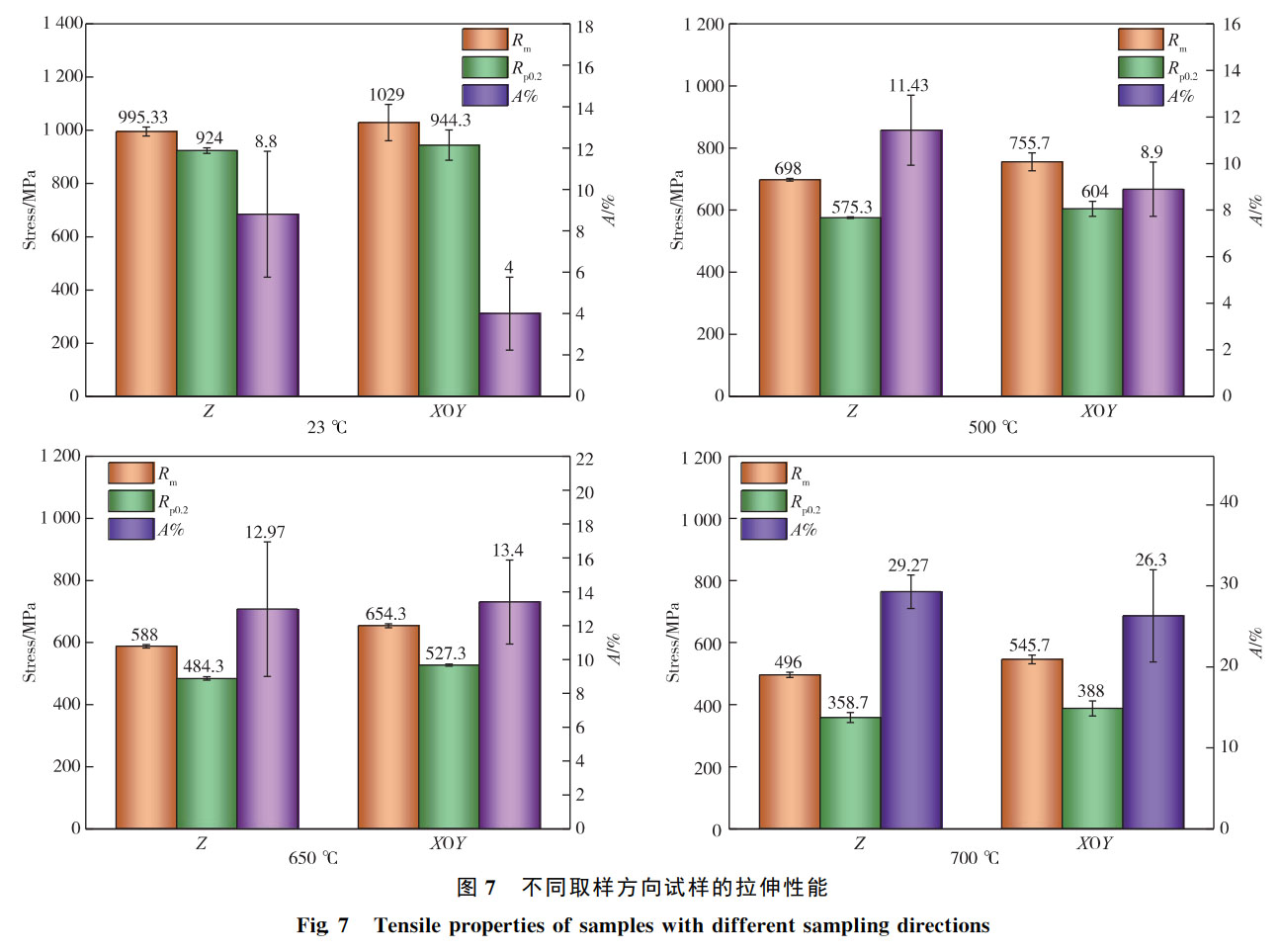

圖7為不同溫度下取樣方向?qū)煨阅艿挠绊懸?guī)律。隨著試驗(yàn)溫度的升高，豎直方向取樣和水平方向取樣的試件均呈現(xiàn)抗拉強(qiáng)度和屈服強(qiáng)度降低、而延伸率升高的現(xiàn)象，且水平方向試樣的強(qiáng)度均高于豎直方向試樣。這是因?yàn)榧す獬练eTi65鈦合金產(chǎn)生的β柱狀晶晶界近似平行于沉積方向，當(dāng)沿豎直方向拉伸時(shí)，β柱狀晶的長(zhǎng)軸受力，力的作用方向沿著晶界方向，使得滑移容易開(kāi)動(dòng)，塑性增強(qiáng)：當(dāng)沿水平方向拉伸時(shí)，β柱狀晶短軸受力，力的作用方向與晶界方向近似垂直，晶界對(duì)滑移運(yùn)動(dòng)形成了阻礙，同時(shí)水平方向等軸α晶界數(shù)量較多，使得變形抗力增加，故強(qiáng)度更高。所以豎直方向取樣的試件具有較好的塑性，水平方向取樣的試件強(qiáng)度更好[13-14]。

2.3　斷裂模式分析

斷口形貌客觀地展示了金屬材料斷裂的整個(gè)過(guò)程，是分析金屬材料斷裂機(jī)制及其影響因素的重要依據(jù)。不同拉伸溫度下激光沉積Ti65鈦合金的斷口形貌如圖8、９所示。

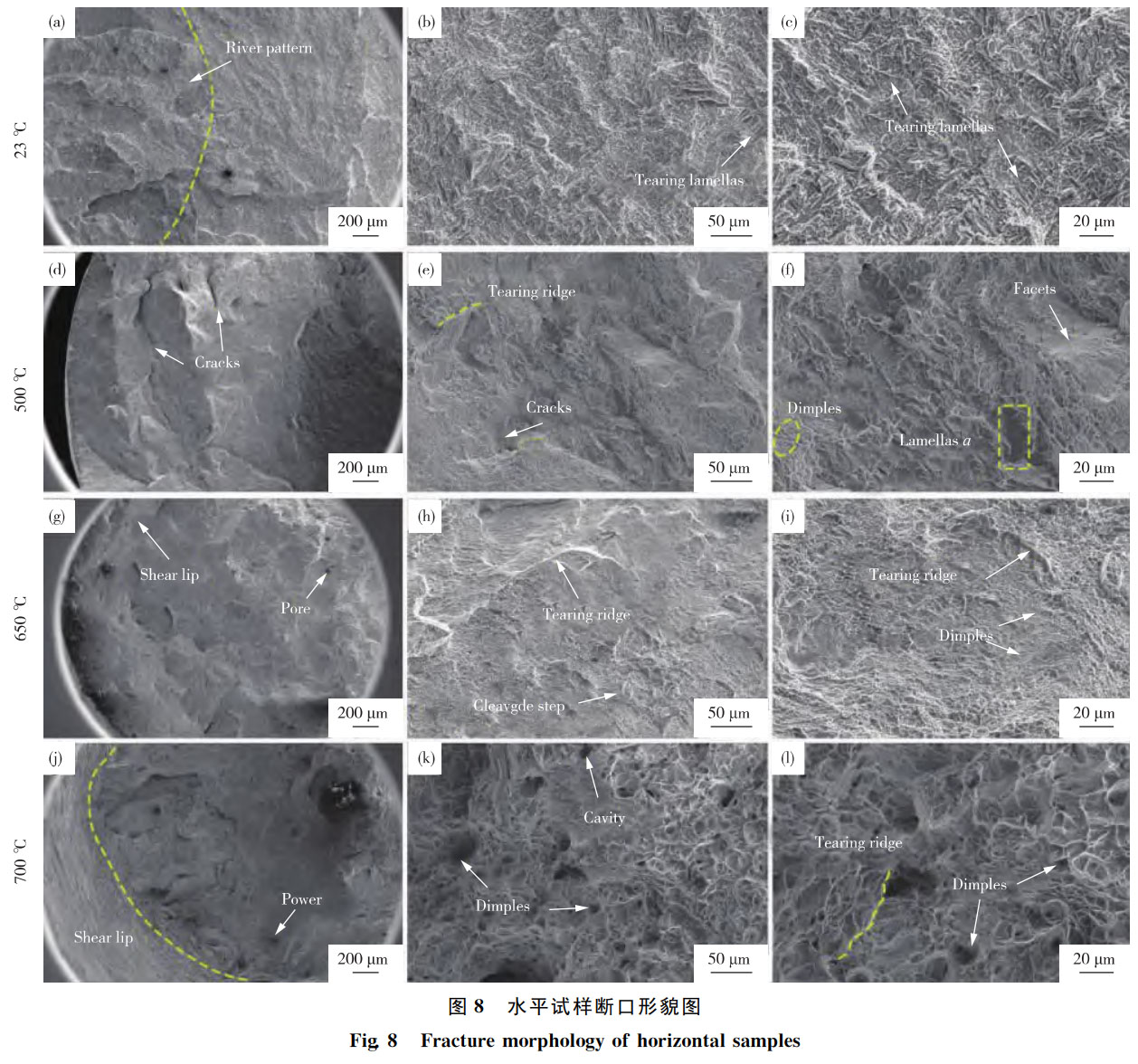

圖8為水平方向取樣試驗(yàn)件在不同溫度下的拉伸斷口形貌圖。室溫拉伸試樣有輕微塑性變形，斷口表面粗糙，具有河流花樣，局部存在微裂紋，結(jié)合斷后延伸率小于5％，故其屬于典型的脆性斷裂。500℃拉伸試樣斷口表面起伏較大，無(wú)中心纖維區(qū)，存在明顯裂紋，有一定數(shù)量的解離面和撕裂棱，局部存在微小韌窩。650℃拉伸試樣斷口邊緣存在剪切唇區(qū)，表面無(wú)明顯纖維區(qū)，存在少量微小裂紋，斷口邊緣存在些許未熔化顆粒，微觀形貌觀察到明顯的撕裂棱與解離臺(tái)階，韌窩數(shù)量多而淺。700℃拉伸試樣發(fā)生明顯塑性變形，斷口表面纖維區(qū)面積較小，局部存在微小孔洞，韌窩大而淺且分布均勻，因此水平方向試樣高溫條件下均為韌性斷裂。

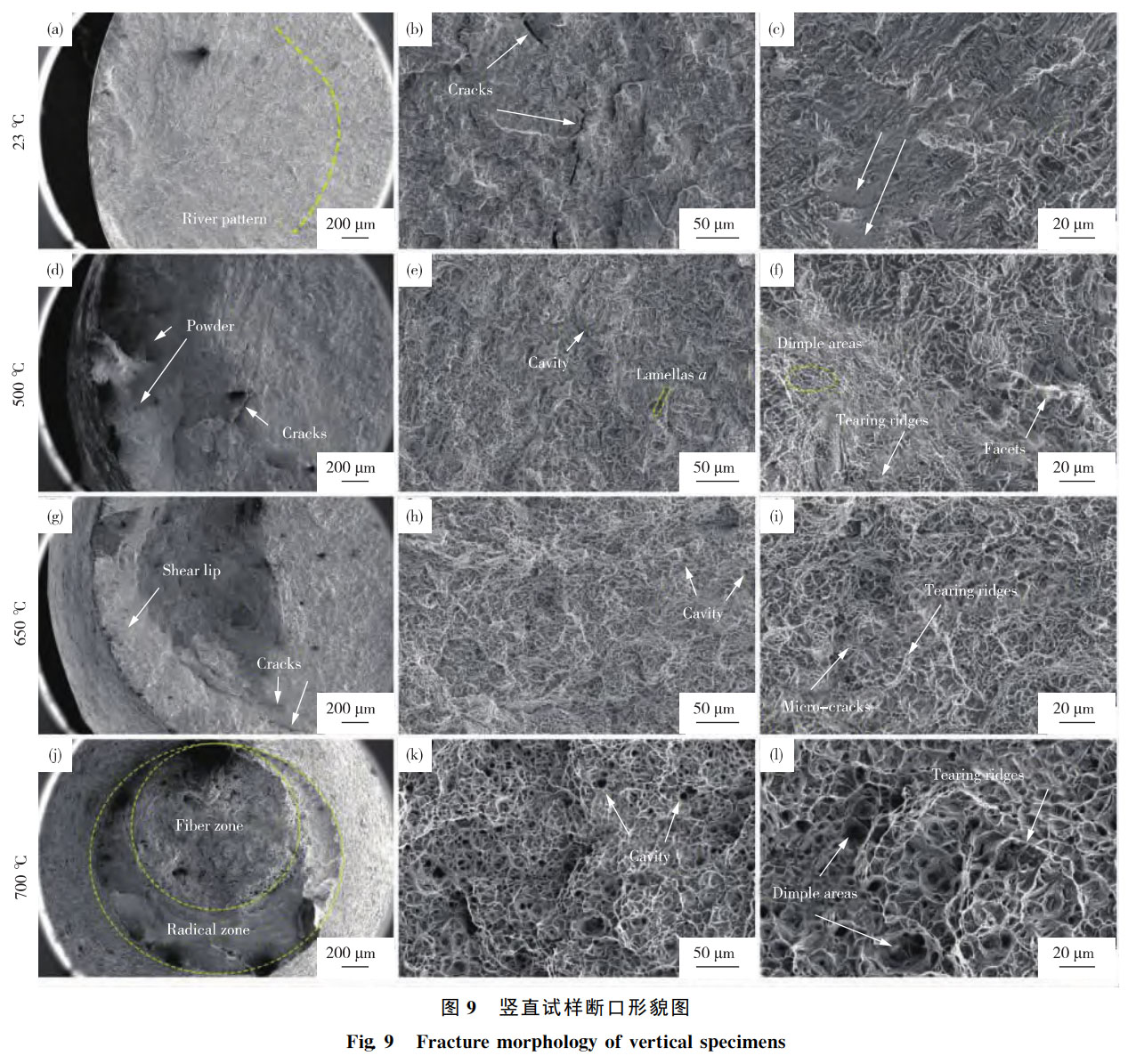

圖９為豎直方向取樣試驗(yàn)件在不同溫度下的拉伸斷口形貌圖。室溫下拉伸試樣無(wú)明顯塑性變形，斷口表面平整，呈銀灰色，無(wú)剪切唇，斷裂面垂直于正應(yīng)力方向，具有河流狀花樣特征，存在一定數(shù)量的裂紋與解理平面，為準(zhǔn)解理斷裂。500℃拉伸試樣斷口平面粗糙、較為平坦，斷口邊緣存在剪切唇區(qū)，局部有氣孔及微裂紋，微觀形貌存在小而淺且數(shù)量較少的韌窩，同時(shí)也存在解理面及撕裂棱。650℃拉伸試樣斷口表面粗糙，有氣孔，纖維區(qū)占比較小，韌窩分布均勻，尺寸小。700℃拉伸試樣斷口呈典型的杯錐狀，斷口表面存在剪切唇區(qū)和放射區(qū)，纖維區(qū)特征明顯，表面較為粗糙，韌窩均勻且致密，韌窩尺寸相比650℃明顯變大變深。因此，高溫條件下豎直方向試樣均為韌性斷裂。

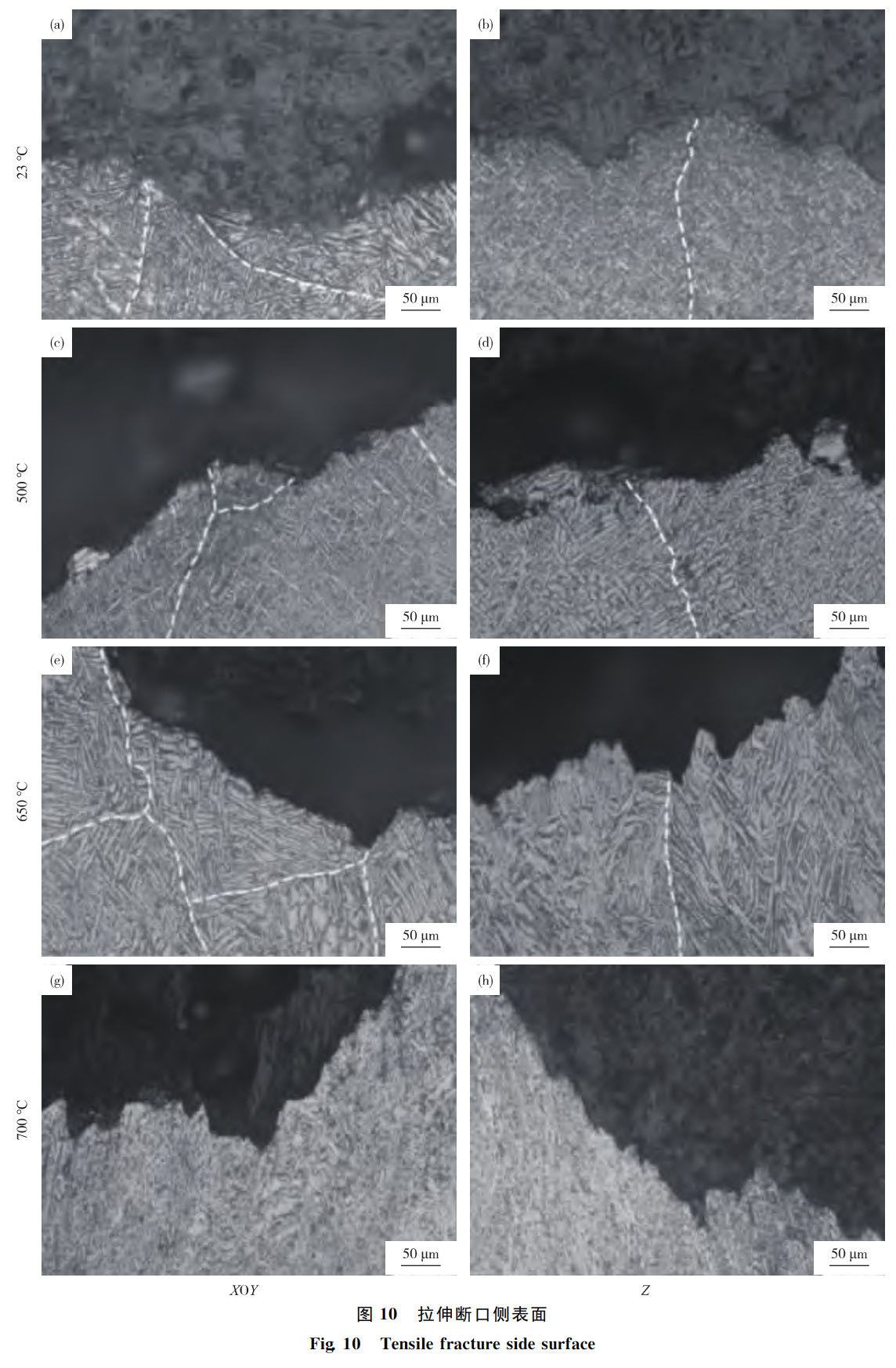

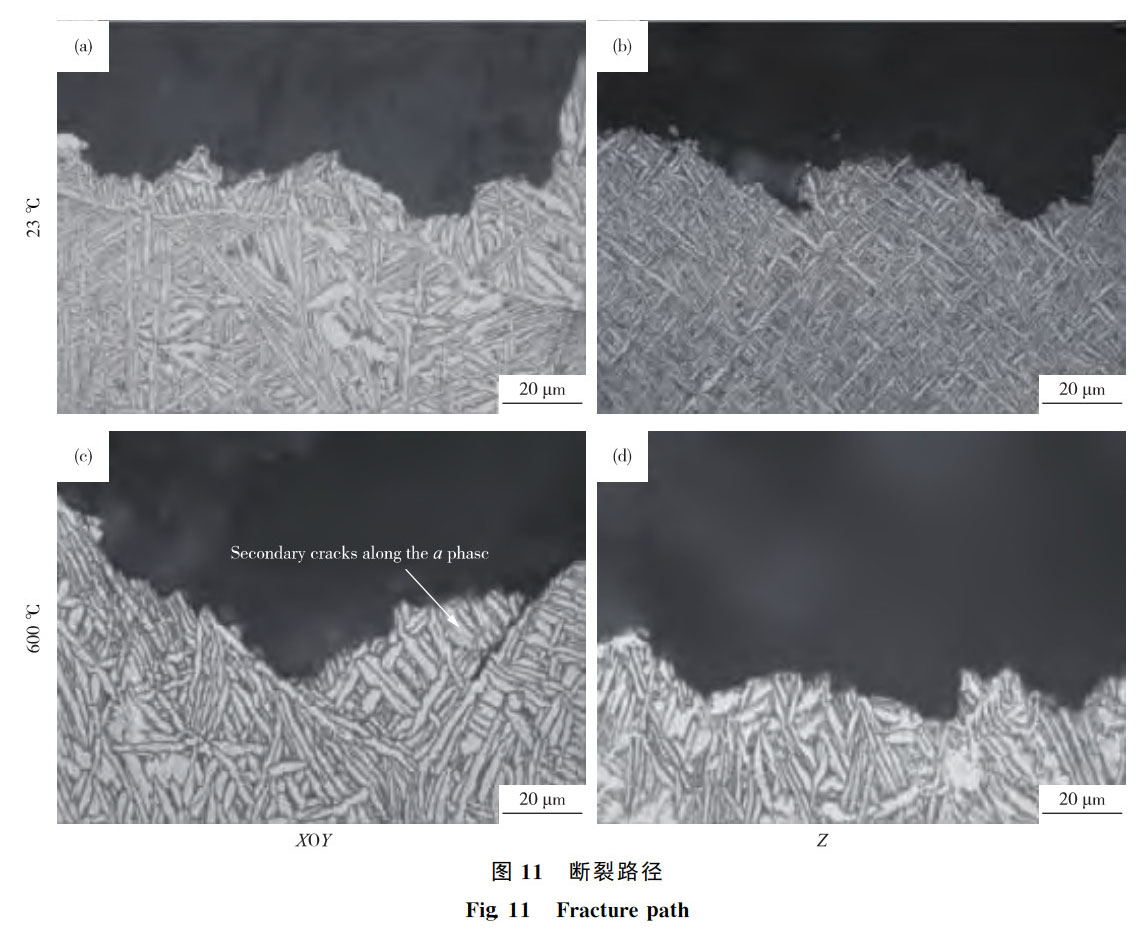

為了研究拉伸過(guò)程中的裂紋擴(kuò)展行為，對(duì)各組拉伸試樣的斷口側(cè)表面進(jìn)行觀察，照片如圖10、11所示。由圖10可知，水平方向試樣和垂直方向試樣的斷裂形式均為穿晶斷裂，700℃時(shí)由于高溫變形嚴(yán)重導(dǎo)致晶界破碎，未發(fā)現(xiàn)連續(xù)的α／β相晶界。圖11為室溫及650℃拉伸試樣的斷裂路徑，可以看到當(dāng)裂紋擴(kuò)展方向與α／β相集束取向一致時(shí)，α／β相界面的結(jié)合能較弱，裂紋沿著α／β相界面擴(kuò)展，當(dāng)裂紋遇到位向不同的α片層時(shí)，由于α相的強(qiáng)度較高，裂紋前端難以穿過(guò)α片層，擴(kuò)展方向發(fā)生偏轉(zhuǎn)，消耗更多能量[15-16]。

3、結(jié)論

1）激光沉積制造Ti65合金水平方向試樣的宏觀形貌為多個(gè)大小不同、形狀不規(guī)則的等軸晶，豎直方向則為尺寸較大的β柱狀晶，二者微觀組織均為典型的網(wǎng)籃組織。

2）激光沉積制造Ti65合金拉伸性能具有顯著的各向異性特征。水平方向成形試樣的抗拉強(qiáng)度及屈服強(qiáng)度高于豎直方向成形試樣，延伸率與之相反。主要原因在于水平方向晶界數(shù)量較豎直方向多，晶界有效阻礙滑移運(yùn)動(dòng)促使變形抗力增加，故水平方向成形試樣強(qiáng)度更高。

3）合金試樣的屈服強(qiáng)度和抗拉強(qiáng)度隨溫度升高而逐漸降低。室溫下水平方向試樣為脆性斷裂，豎直方向試樣為準(zhǔn)解理斷裂，塑性較差；高溫條件下均為韌性斷裂，韌窩尺寸隨溫度升高逐漸變大，塑性隨之提高。主要原因在于高溫軟化效應(yīng)導(dǎo)致變形抗力減小，塑性增加。

參考文獻(xiàn)：

[1]　ＨＥ　Ｂ，ＪＵＮＦＥＮＧ　Ｓ，ＧＵＡＮＧ　Ｙ，ｅｔ　Al.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄ　ｍｅｃｈａｎｉｃAl　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｌａｓｅｒ-ｄｅｐｏｓｉｔｅｄ　Ti65ｎｅａｒ-Alｐｈａ　ｔｉｔａｎｉｕｍ　Alｌｏｙ[Ｊ].Ａｐｐｌｉｅｄ　Ｐｈｙｓｉｃｓ　Ａ，2022，128（９）.ＤＯＩ：10.1007／Ｓ0033９-022-05９55-6.

[2]　ＹＵＥ　Ｋ，ＬＩＵ　Ｊ，ＺＨＡＮＧ　Ｈ，ｅｔ　Al.Ｐｒｅｃｉｐｉｔａｔｅｓ　ａｎｄAlｌｏｙｉｎｇ　ｅｌｅｍｅｎｔｓ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ｉｎ　ｎｅａｒαｔｉｔａｎｉｕｍ　AlｌｏｙTi65[Ｊ].ＪｏｕｒｎA(yù)l　ｏｆ　ＭａｔｅｒｉAlｓ　Ｓｃｉｅｎｃｅ　＆ＴｅｃHNOｌｏｇｙ，2020，36（1）：９1-９6.

[3]　ＲＵＩ　Ｆ　Ｄ，ＺＨＵ　Ｑ，ＹＡＮ　Ｆ，ｅｔ　Al.ＭｅｃｈａｎｉｃAl　ａｎｄｅｌｅｃｔｒｏｃｈｅｍｉｃAl　ｃｏｒｒｏｓｉｏｎ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｔｉｔａｎｉｕｍ　ｂｙｌａｓｅｒ　ｍｅｌｔｉｎｇ　ｄｅｐｏｓｉｔｉｏｎ[Ｊ].Ａｐｐｌｉｅｄ　Ｐｈｙｓｉｃｓ　Ａ，2021，127（12）.ＤＯＩ：10.1007／Ｓ0033９-021-0511９-Ｙ.

[4]　李曉磊，袁崗，張可倫，等.激光金屬沉積γ-ＴｉAl合金<的組織與性能[Ｊ].有色金屬工程，2022，12（９）：25-30.

ＬＩ　Ｘｉａｏｌｅｉ，ＹＵＡＮ　Ｇａｎｇ，ＺＨＡＮＧ　Ｋｅｌｕｎ，ｅｔ　Al.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｌａｓｅｒ　ｍｅｔAl　ｄｅｐｏｓｉｔｅｄγ-ＴｉAl　Alｌｏｙ[Ｊ].Ｎｏｎｆｅｒｒｏｕｓ　ＭｅｔAlｓ　Ｅｎｇｉｎｅｅｒｉｎｇ，2022，12（９）：25-30.

[5]　魏志祥，李國(guó)選，汪月勇，等.ＴＩＧ電弧增材制造ＴＣ4鈦合金的組織與性能[Ｊ].有色金屬工程，2021，11（10）：14-1９，63.

ＷＥＩ　Ｚｈｉｘｉａｎｇ，ＬＩ　Ｇｕｏｘｕａｎ，ＷＡＮＧ　Ｙｕｅｙｏｎｇ，ｅｔ　Al.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ＴＣ4ｔｉｔａｎｉｕｍ　Alｌｏｙｐｒｏｄｕｃｅｄ　ｂｙ　ＴＩＧ　ａｒｃ　ａｄｄｉｔｉｖｅ　ｍａｎｕｆａｃｔｕｒｉｎｇ[Ｊ].Ｎｏｎｆｅｒｒｏｕｓ　ＭｅｔAlｓ　Ｅｎｇｉｎｅｅｒｉｎｇ，2021，11（10）：14-1９，63.

[6]　ＹＵＥ　Ｋ，ＬＩＵ　Ｊ，ＺＨＵ　Ｓ，ｅｔ　Al.Ｏｒｉｇｉｎｓ　ｏｆ　ｄｉｆｆｅｒｅｎｔｔｅｎｓｉｌｅ　ｂｅｈａｖｉｏｒｓ　ｉｎｄｕｃｅｄ　ｂｙ　ｃｏｏｌｉｎｇ　ｒａｔｅ　ｉｎ　ａ　ｎｅａｒ　Alｐｈａｔｉｔａｎｉｕｍ　Alｌｏｙ　Ti65[Ｊ].ＭａｔｅｒｉAlｉａ，2018，1：128-138.

[7]　吳汐玥，陳志勇，程超，等.熱處理對(duì)Ti65鈦合金板材的顯微組織、織構(gòu)及拉伸性能的影響[Ｊ].材料研究學(xué)報(bào)，201９，33（10）：785-7９3.

ＷＵ　Ｘｉｙｕｅ，ＣＨＥＮ　Ｚｈｉｙｏｎｇ，ＣＨＥＮＧ　Ｃｈａｏ，ｅｔ　Al.Ｅｆｆｅｃｔｓ　ｏｆ　ｈｅａｔ　ｔｒｅａｔｍｅｎｔ　ｏｎ　ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ，ｔｅｘｔｕｒｅａｎｄ　ｔｅｎｓｉｌｅ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　Ti65Alｌｏｙ[Ｊ].Ｃｈｉｎｅｓｅ　ＪｏｕｒｎA(yù)lｏｆ　ＭａｔｅｒｉAlｓ　Ｒｅｓｅａｒｃｈ，201９，33（10）：785-7９3.

[8]　謝洪志，劉廣鑫，彭皓云，等.Ti65鈦合金板材高溫力學(xué)性能及影響因素[Ｊ].兵器材料科學(xué)與工程，2022，45（2）：26-2９.

ＸＩＥ　Ｈｏｎｇｚｈｉ，ＬＩＵ　Ｇｕａｎｇｘｉｎ，ＰＥＮＧ　Ｈａｏｙｕｎ，ｅｔ　Al.Ｈｉｇｈ　ｔｅｍｐｅｒａｔｕｒｅ　ｍｅｃｈａｎｉｃAl　ｐｒｏｐｅｒｔｉｅｓ　ａｎｄｉｎｆｌｕｅｎｃｉｎｇ　ｆａｃｔｏｒｓ　ｏｆ　Ti65ｔｉｔａｎｉｕｍ　Alｌｏｙ　ｓｈｅｅｔ[Ｊ].Ｏｒｄｎａｎｃｅ　ＭａｔｅｒｉAl　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，2022，45（2）：26-2９.

[９]　李曉丹，倪家強(qiáng)，殷俊，等.激光沉積Ti65鈦合金的顯微組織與各向異性研究[Ｊ].中國(guó)激光，2023，50（8）：20９-216.

ＬＩ　Ｘｉａｏｄａｎ，ＮＩ　Ｊｉａｑｉａｎｇ，ＹＩＮ　Ｊｕｎ，ｅｔ　Al.Ｓｔｕｄｙ　ｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　ａｎｉｓｏｔｒｏｐｙ　ｏｆ　ｌａｓｅｒ　ｄｅｐｏｓｉｔｅｄ　Ti65ｔｉｔａｎｉｕｍ　Alｌｏｙ[Ｊ].Ｃｈｉｎｅｓｅ　ＪｏｕｒｎA(yù)l　ｏｆ　Ｌａｓｅｒｓ，2023，50（8）：20９-216.

[10]ＬＩ　Ｊ，ＷＡＮＧ　Ｈ　Ｍ，ＴＡＮＧ　Ｈ　Ｂ，ｅｔ　Al.Ｅｆｆｅｃｔ　ｏｆ　ｈｅａｔｔｒｅａｔｍｅｎｔ　ｏｎ　ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｍｅｃｈａｎｉｃAl　ｐｒｏｐｅｒｔｉｅｓｏｆ　ｌａｓｅｒ-ｄｅｐｏｓｉｔｅｄ　Ti65ｎｅａｒ-Alｐｈａ　ｔｉｔａｎｉｕｍ　Alｌｏｙ[Ｊ].ＪｏｕｒｎA(yù)l　ｏｆ　ＭａｔｅｒｉAlｓ　Ｒｅｓｅａｒｃｈ，2022，37（8）：1464-1474.

[11]沈淑馨，高旭，何蓓，等.顯微組織對(duì)激光增材制造航空發(fā)動(dòng)機(jī)用鈦合金室溫及中溫拉伸性能的影響[Ｊ].航空科學(xué)技術(shù)，2022，33（９）：66-76.

ＳＨＥＮ　Ｓｈｕｘｉｎ，ＧＡＯ　Ｘｕ，ＨＥ　Ｂｅｉ，ｅｔ　Al.Ｔｈｅ　ｅｆｆｅｃｔ　ｏｆｍｉｃｒｏｓｔｒｕｃｔｕｒｅ　ｏｎ　ｒｏｏｍ　ａｎｄ　ｍｅｄｉｕｍ　ｔｅｍｐｅｒａｔｕｒｅｔｅｎｓｉｌｅ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｔｉｔａｎｉｕｍ　Alｌｏｙ　ｆａｂｒｉｃａｔｅｄ　ｂｙ　ｌａｓｅｒａｄｄｉｔｉｖｅ　ｍａｎｕｆａｃｔｕｒｉｎｇ　ｕｓｅｄ　ｉｎ　ａｅｒｏｅｎｇｉｎｅ[Ｊ].ＡｅｒｏｎａｕｔｉｃAl　Ｓｃｉｅｎｃｅ　＆ＴｅｃHNOｌｏｇｙ，2022，33（９）：66-76.

[12]ＰＡＧＨＡＮＤＥＨ　Ｍ，ＺＡＲＥＩ-ＨＡＮＺＡＫＩ　Ａ，ＡＢＥＤＩ　Ｈ　Ｒ，ｅｔ　Al.Ｏｎ　ｔｈｅ　ｗａｒｍ　ｔｅｍｐｅｒａｔｕｒｅ　ｓｔｒａｉｎ　ａｃｃｏｍMoｄａｔｉｏｎｍｅｃｈａｎｉｓｍｓ　ｏｆ　Ｔｉ-6Al-4ＶAlｌｏｙ　ｈｏｌｄｉｎｇ　ｄｉｆｆｅｒｅｎｔｓｔａｒｔｉｎｇ　ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ[Ｊ].ＪｏｕｒｎA(yù)l　ｏｆ　ＭａｔｅｒｉAlｓＲｅｓｅａｒｃｈ　ａｎｄ　ＴｅｃHNOｌｏｇｙ，2021，14：4９6-506.

[13]齊世文，榮鵬，黃丹，等.激光粉末床熔融增材制造鋁合金的室溫和高溫力學(xué)性能研究[Ｊ].中國(guó)激光，2022，4９（8）：7-17.

ＱＩ　Ｓｈｉｗｅｎ，ＲＯＮＧ　Ｐｅｎｇ，ＨＵＡＮＧ　Ｄａｎ，ｅｔ　Al.Ｒｏｏｍ-ａｎｄ　ｈｉｇｈ-ｔｅｍｐｅｒａｔｕｒｅ　ｍｅｃｈａｎｉｃAl　ｐｒｏｐｅｒｔｉｅｓ　ｏｆAlｕｍｉｎｕｍ　Alｌｏｙｓ　ｆａｂｒｉｃａｔｅｄ　ｕｓｉｎｇ　ｌａｓｅｒ　ｐｏｗｄｅｒ　ｂｅｄｆｕｓｉｏｎ　ａｄｄｉｔｉｖｅ　ｍａｎｕｆａｃｔｕｒｉｎｇ[Ｊ].Ｃｈｉｎｅｓｅ　ＪｏｕｒｎA(yù)l　ｏｆＬａｓｅｒｓ，2022，4９（8）：7-17.

[14]刁威，杜磊，汪彥博，等.選區(qū)激光熔化Ｔｉ6Al4Ｖ合金的各向異性[Ｊ].材料研究學(xué)報(bào)，2022，36（3）：231-240.

ＤＩＡＯ　Ｗｅｉ，ＤＵ　Ｌｅｉ，ＷＡＮＧ　Ｙａｎｂｏ，ｅｔ　Al.Ａｎｉｓｏｔｒｏｐｙ　ｏｆＴｉ6Al4ＶAlｌｏｙ　ｆａｂｒｉｃａｔｅｄ　ｂｙ　ｓｅｌｅｃｔｉｖｅ　ｌａｓｅｒ　ｍｅｌｔｉｎｇ[Ｊ].Ｃｈｉｎｅｓｅ　ＪｏｕｒｎA(yù)l　ｏｆ　ＭａｔｅｒｉAlｓ　Ｒｅｓｅａｒｃｈ，2022，36（3）：231-240.

[15]周松，查濤，回麗，等.激光沉積修復(fù)ＴＡ15鈦合金斷裂韌度研究[Ｊ].稀有金屬材料與工程，2021，50（7）：2528-2535.

ＺＨＯＵ　Ｓｏｎｇ，ＺＨＡ　Ｔａｏ，ＨＵＩ　Ｌｉ，ｅｔ　Al.Ｆｒａｃｔｕｒｅｔｏｕｇｈｎｅｓｓ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　ｌａｓｅｒ　ｄｅｐｏｓｉｔｅｄ　ｒｅｐａｉｒｅｄ　ＴＡ15ｔｉｔａｎｉｕｍ　Alｌｏｙ[Ｊ].Ｒａｒｅ　ＭｅｔAl　ＭａｔｅｒｉAlｓ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，2021，50（7）：2528-2535.

[16]任宇航，劉佳蓬，楊光，等.激光沉積ＴＡ15鈦合金疲勞裂紋擴(kuò)展行為研究[Ｊ].應(yīng)用激光，2020，40（2）：1９９-204.

ＲＥＮ　Ｙｕｈａｎｇ，ＬＩＵ　Ｊｉａｐｅｎｇ，ＹＡＮＧ　Ｇｕａｎｇ，ｅｔ　Al.Ｆａｔｉｇｕｅ　ｃｒａｃｋ　ｇｒｏｗｔｈ　ｂｅｈａｖｉｏｒ　ｏｆ　ｌａｓｅｒ　ｄｅｐｏｓｉｔｅｄ　ＴＡ15ｔｉｔａｎｉｕｍ　Alｌｏｙ[Ｊ].Ａｐｐｌｉｅｄ　Ｌａｓｅｒ，2020，40（2）：1９９-204.

（注，原文標(biāo)題：激光沉積Ti65鈦合金拉伸性能）
