面向海洋環境的Ti80鈦合金增材制造工藝對比與選型：CMT-WAAM工藝抗拉強度略高但組織與力學性能各向異性明顯、孔缺陷較大；LCMT-WAAM工藝通過復合熱源優化，為船舶焊接結構件、深潛器耐壓殼體等不同需求場景提供精準工藝選型依據

引言

近年來，海洋經濟建設發展成為推動高質量發展的重要部分，海洋產業體系不斷完善，涵蓋海洋漁業、港口物流、海洋制造裝備等多個領域[1-2]，而鈦合金以其材料輕質、比強度高及優異的耐腐蝕性能，被譽為“新型海洋金屬材料”[3]，在海洋經濟建設發展中發揮重要作用。Ti80合金是我國自主研制的近a鈦合金，其成分為Ti-6Al-3Nb-2Zr-1Mo，國標TA31，因其優異的性能，可用于高壓容器、深潛器的耐壓殼體、船舶焊接結構件等[4]。電弧熔絲增材制造(WAAM)是金屬增材制造的方式之一，以電弧為熱源，金屬絲為原料，在自動化和數字化技術的幫助下，已被應用于各種工業領域[5-8]。WAAM的優點包括高沉積速率、高材料利用率、短生產周期等。較高的沉積速率可以提高生產效率，高效的材料利用率可以有效降低生產成本[9]。然而，在WAAM制造過程中，較快的冷卻速度會導致不均勻組織形態的生成，材料的各向異性明顯[10]，在不同方向上的力學性能存在差異。黃健康等[11]在研究鈦合金電弧增材制造工藝中指出，由于增材過程中的冷卻速率過快，鈦合金組織中易出現馬氏體、針狀α相、魏氏體相等。同時，電弧增材制造鈦合金構件的殘余應力大，表面粗糙度高，尺寸精度低也是限制鈦合金材料廣泛應用的重要因素。為此，研究人員采取了多場能復合電弧增材(如激光-電弧復合增材(LAHAM)[12]、超聲-電弧復合增材(UAHAM)[13]以及磁場-電弧復合增材(MAHAM)[14])等方法來優化WAAM工藝的不足，使組織更加均勻，晶粒更細化，有效降低了材料力學性能的各向異性。

本研究以Ti80合金為研究對象，采用CMT-WAAM和 LCMT-WAAM兩種工藝制備鈦合金試樣，對比研究兩種不同工藝下Ti80合金微觀組織形態、孔缺陷分布、力學性能的各向異性以及拉伸斷裂機理，以期為Ti80合金在船舶重工業領域的發展提供理論支持。

1、試驗材料及方法

1.1試驗材料

原料采用?1.2mm的Ti80絲材，采用CMT-WAAM工藝與LCMT-WAAM工藝進行鈦合金熔絲增材，其化學成分見表1，以Ti80鈦合金板材為成形基板，基板尺寸為200mm120mm6mm。

表1 Ti80合金化學成分

Tab.1 Chemical composition of Ti80 alloy%

1.2試驗方法

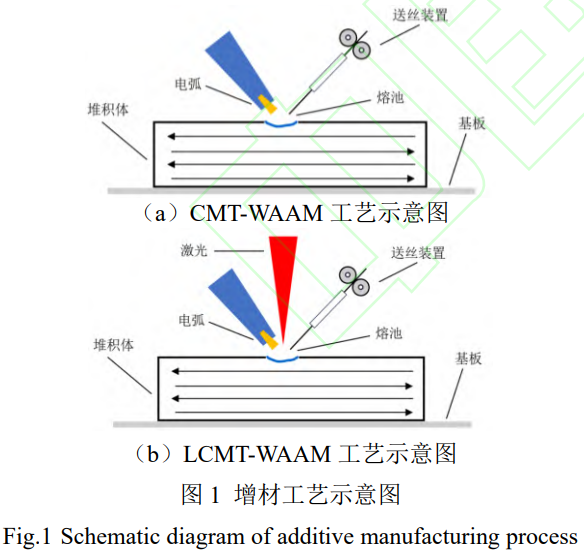

本試驗中增材制造設備包括激光器、電源、送絲系統及CMT電弧增材制造系統，其中激光器采用IPG 10kw光纖激光器，焊接電源采用Fronius CMT焊機，機器人系統為KUKA六軸機器人。圖1為CMT-WAAM工藝和 LCMT-WAAM工藝增材路徑示意圖。CMT-WAAM工藝中電流為110A，電弧電壓為14V，送絲速度為1000mm/min;LCMT-WAAM工藝中電流為85A，電壓為14V，送絲速度800 mm/min，激光功率為1500W。

采用CMT-WAAM工藝和LCMT-WAAM工藝制備Ti80合金堆積體，用電火花線切割切出Ti80合金試驗試樣，選用砂紙對試樣表面進行打磨、拋光。采用金相顯微鏡(MS900BD)對Ti80鈦合金微觀組織進行觀測，采用顯微CT儀(SKYSCAN1272)對試樣進行掃描，觀測兩種工藝下Ti80合金的孔缺陷分布情況，采用萬能拉伸機(CMT5205)對拉伸試樣進行力學性能試驗,采用掃描電鏡(ApreoS HiVac)對試樣斷口形貌進行分析。

1.3取樣方式

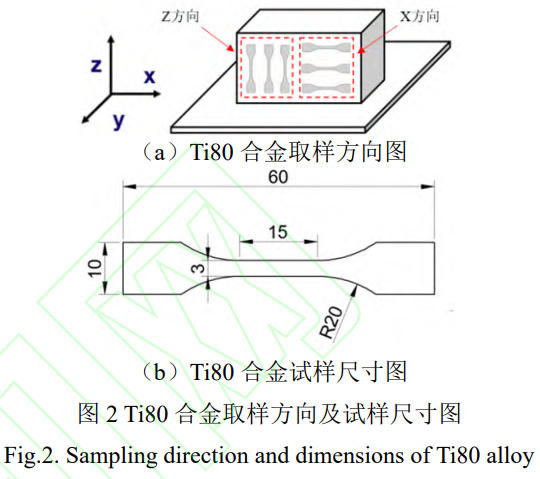

在兩種工藝制備的Ti80合金中，沿平行于沉積方向(X方向)和垂直于沉積方向(Z方向)各取3個試樣，取樣示意圖及試樣尺寸見圖2。對12個試樣進行編號，見表2。

表2室溫拉伸試樣編號

Tab.2 Specimen identification for room-temperature tensile tests

2、試驗結果與分析

2.1微觀組織

圖3為CMT-WAAM工藝Ti80合金微觀組織。CMT-WAAM工藝Ti80合金X方向的微觀組織由等軸狀初始α相、β相和針狀馬氏體α相組成，見圖3a;在熱循環的影響下，初始α相轉變?yōu)棣孪啵跏鸡料嗟谋壤统叽缍紲p小，從而形成了初始α相、少量針狀α相和β相的混合物[15];CMT-WAAM工藝Ti80合金Z方向的顯微組織由針狀α相、α'相和少量β相組成，見圖3b。在增材過程中，初始α相和針狀α相轉變?yōu)棣孪啵陔S后的快速冷卻過程中部分β相通過無擴散轉變?yōu)獒槧?α ′相,而隨著冷卻速率降低,其余大部分β相通過擴散轉變?yōu)獒槧瞀料郲16]。CMT-WAAM工藝使用電弧作為熱源時能量輸入高,會導致熔池的熱流方向單一,熱量主要沿沉積方向傳導，鈦合金的成形過程中，晶粒的生長方向和熱流方向一致，在Z方向上形成大量柱狀晶，而層間熱循環不足以有效打斷柱狀晶連續生長，導致強織構形成[17]，從而造成X和Z方向的微觀組織差異較大。同時，由于熱傳導路徑不同，X方向熱量更容易散向周圍空氣，而Z方向上冷卻速率較慢[18]，進一步加劇了微觀組織組織的各向異性。

圖4為LCMT-WAAM工藝Ti80合金微觀組織圖。可以看出，顯微組織均呈現為網籃組織，且晶粒粗大，由長條狀α相和針狀馬氏體α'相組成。LCMT-WAAM工藝制備的Ti80合金在X和Z方向上的組織特征和尺寸更加接近，這是由于在激光和電弧的雙熱源作用下，改變了熔池溫度場和流動場的分布，激光的高能量密度與快速冷卻效應促使晶體在多方向上成核，打破了單一方向柱狀晶的連續生長趨勢[19]。在復合熱源的作用下，熔池經歷更為復雜的熱循環過程，局部重熔與再凝固過程發生更加頻繁，促進了等軸晶的形成進而削弱了織構強度，LCMT-WAAM工藝有效改善微觀組織的各向異性[20]。

2.2孔缺陷分析

圖5為兩種工藝制備的Ti80合金的Micro-CT圖，左邊陰影圖片為Ti80合金試樣合金橫截面掃描圖，將所有截面掃描圖進行重構得到鈦合金試樣局部的三維重構圖。圖5a可以看出，在CMT-WAAM工藝試樣中存在較大的孔缺陷，三維重構圖中發現孔缺陷在試樣的中部位置，由于CMT-WAAM工藝中單一熱源的作用，熔池溫度分布不均勻，容易產生局部過熱或冷卻過快的區域，導致氣體未及時逸出而形成孔缺陷[21];圖5b可以看出，LCMT-WAAM工藝在激光和電弧雙熱源的作用下，熔池溫度更高且更均勻，局部溫度梯度減小，熔池對流和攪拌效應加強，促進熔池內氣體有效排出，因而材料中的孔缺陷體積減小[22]。鈦合金材料中較大的孔缺陷會破壞材料的連續性，使有效承載面積減小，在受力時容易在孔缺陷處產生應力集中,導致材料的力學強度下降,同時在受到?jīng)_擊或振動時,裂紋更容易在孔周圍萌生和擴展，使鈦合金的韌性降低，抵抗斷裂的能力減弱。

2.3力學性能分析

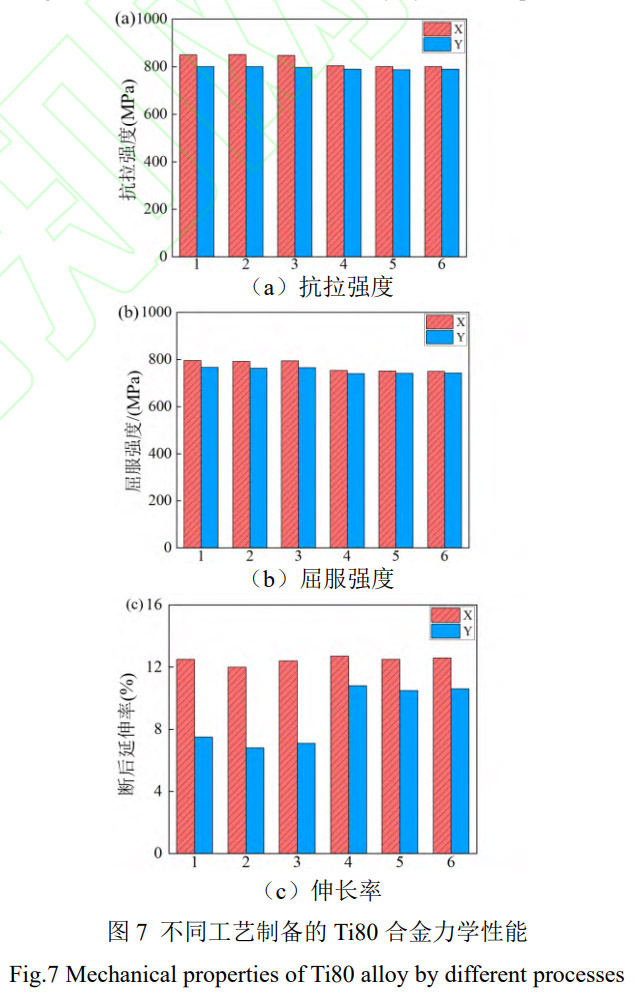

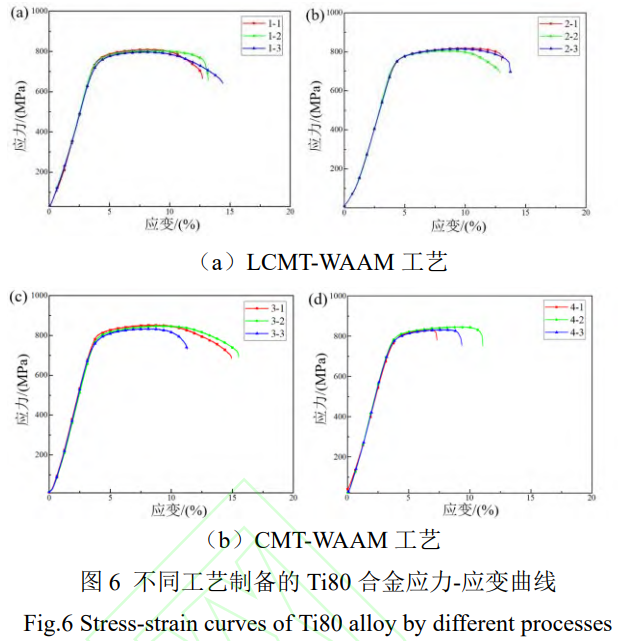

圖6和圖7分別為LCMT-WAAM工藝、CMT-WAAM工藝制備的 Ti80合金在 X和 Z方向的應力-應變曲線及力學性能數據。可以看出，CMT-WAAM工藝制備的 Ti80合金在抗拉強度和屈服強度均略高于 LCMT-WAAM工藝,伸長率相近,但CMT-WAAM工藝 Ti80合金力學性能的各向異性大,會導致材料的安全性降低，疲勞功能下降。采用下式對兩種工藝制備 Ti80合金的各向異性值進行計算:

式中, σ_x為 X方向強度; σ_z為 Z方向強度; ε為各向異性值。兩種工藝制備的Ti80合金各向異性值見表3。可以看出,采用 LCMT-WAAM工藝制備的 Ti80合金在抗拉強度、屈服強度和伸長率的各向異性均低于CMT-WAAM工藝，分別降低了5.0%、2.5%和26.3%,有效降低了Ti 80合金力學性能的各向異性。在激光和電弧的復合熱源下，引起了更強的熔池流動與對流攪拌，抑制了單一方向柱狀晶的生長 [23],削弱了鈦合金的織構強度,使鈦合金在 X和 Z方向上的組織更均勻，進而使兩個方向上的力學性能更加接近，鈦合金材料力學性能的各向異性降低。

表3 Ti80合金力學性能

Tab.3 Mechanical properties of Ti80 alloy

2.4斷口形貌分析

圖8通過掃描電鏡(SEM)觀察了兩種不同工藝下試樣的斷口形貌圖。可以發現，兩組試樣都有明顯的韌窩和明亮的白色撕裂棱，呈現出典型的微孔聚集型韌性斷裂的微觀特征，即在外部載荷力的作用下，微孔洞形核、長大、聚集，最終相互連接，導致試樣斷裂。同時，在試樣中發現了微裂紋，這些微裂紋是由拉伸過程引發的二次裂紋，微裂紋的萌生和擴展會加速拉伸試樣的失效，但它也會吸收部分拉伸能量并提高塑性[24]。LCMT-WAAM工藝的復合熱源在成形過程中顯著改善了熔池的熱流場和凝固條件，延緩材料微裂紋的萌生與擴展，使試樣在拉伸過程中能承受更大的塑性變形，從而形成更深且密集的韌窩，這表明LCMT-WAAM工藝制備的Ti80合金具有更好的塑性變形能力，這與室溫拉伸試驗結果相符。

3、結論

(1)采用CMT-WAAM工藝制備Ti80合金，在微觀組織上的各向異性明顯，在X方向上組織由等軸狀初始α相、β相和針狀馬氏體α相組成，Z方向上組織由針狀α相、α'相和少量β相組成，而采用LCMT-WAAM工藝制備的Ti80各向異性有效降低，由長條狀α相和針狀馬氏體α'相組成。

(2)采用CMT-WAAM工藝Ti80合金材料中存在體積較大的孔缺陷，孔缺陷會破壞材料的連續性，LCMT-WAAM工藝Ti80合金材料孔缺陷體積減小，降低了UTS/YS/EI的各向異性并改善均勻性，而強度略有降低。

(3)采用CMT-WAAM工藝Ti80合金微觀組織的各向異性造成力學性能的各向異性顯著，力學性能的各向異性值均偏高，而LCMT-WAAM工藝Ti80合金的各向異性值有效降低。

(4)兩種工藝制備的Ti80合金的斷裂方式均為韌性斷裂，LCMT-WAAM工藝Ti80合金韌窩深且密集，塑性變形能力更強。

參考文獻

[1]孫澤文，劉華初.以新質生產力推進海洋經濟高質量發展:理論意蘊與實踐路徑[J].湖南社會科學,2025(1):50-57.

[2]張濱，田達，宋竹滿，等.深潛器耐壓殼用鈦合金保載疲勞服役可靠性研究進展[J].金屬學報,2023,59(6):713-726.

[3]霍國敬，戰春鳴，梁園華，等.淺析鈦合金在海洋工程中的應用[J].真空,2025,62(1):78-85.

[4]常輝，董月成，淡振華，等.我國海洋工程用鈦合金現狀和發展趨勢[J].中國材料進展，2020,39(Z1):585-590，557-558.

[5]MURR L E, GAYTAN S, CEYLAN A, et al.Characterization of titanium aluminide alloy components fabricated by additive manufacturing using electron beam melting[J]. Acta Materialia,2010,58(5):1 887-1 894.

LI R, XIONG J, LEI Y. Investigation on thermal stress evolution induced by wire and arc additive manufacturing for circular thin-walled parts[J].Journal of Manufacturing Processes, 2019, 40:59-67.

GU J, DING J, WILLIAMS S W, et al. The strengthening effect of inter-layer cold working and post-deposition heat treatment on the additively manufactured Al-6.3Cu alloy[J].Materials Science and Engineering, 2016, A651:18-26.

WILLIAMS S W, MARTINA F, ADDISON A C,et al. Wire+ arc additive manufacturing[J].Materials science and technology, 2016, 32(7):641-647.

LIN Z, SONG K, YU X. A review on wire and arc additive manufacturing of titanium alloy[J].Journal of Manufacturing Processes, 2021, 70:24-45.

[10]YU B, WANG P, LIU Y, et al. Anisotropic characterization of wire-arc additive manufacturing Ti-5Al-2Sn-2Zr-4Mo-4Cr alloy:Influence of texture and microstructure[J].Materials Science and Engineering, 2025, A927:148020.

[11]黃健康，吳昊盛，于曉全，等.鈦合金電弧增材制造工藝及微觀組織調控的研究現狀[J].材料導報,2023,37(14):101-106.

[12]CHEN Y, FU J, ZHOU L, et al. Effect of heat treatment on microstructure and mechanical properties of titanium alloy fabricated by laser-arc hybrid additive manufacturing[J]. Coatings,2024,14(5):614.

[13]YANG Y, JIN X, LIU C, et al. Residual stress,mechanical properties, and grain morphology of Ti-6Al-4V alloy produced by ultrasonic impact treatment assisted wire and arc additive manufacturing[J]. Metals, 2018,8(11):934.

[14]KANG K, LIU Y,REN H,et al. A novel magnetic field assisted powder arc additive manufacturing for Ti60 titanium alloy: Method, microstructure and mechanical properties[J]. Additive Manufacturing,2024,83:104065.

[15]DINGLF,ZHANGYP,ZENGZB,et al.Effects of dwell time and peak stress on low cycle fatigue deformation of Ti6321 alloy and its mechanism[J]. Materials Science and Engineering, 2025,A940:148 584.

[16]LIU D, LEE B, BABKIN A, et al. Research progress of arc additive manufacture technology[J]. Materials,2021,14:1415.

[17]WAINWRIGHT J, WILLIAMS S, DING J.Refinement of Ti-6Al-4V prior-β grain structure in the as-deposited condition via process control during wire-direct energy deposition[J]. Additive Manufacturing,2023,74:103712.

[18]OU W, KNAPP G, MUKHERJEE T, et al. An improved heat transfer and fluid flow model of wire-arc additive manufacturing[J]. International Journal of Heat and Mass Transfer, 2021, 167:120835.

[19]WANG L, SHI B, CAI X, et al. Microstructure distribution characteristics of LMD-WAAM hybrid manufacturing Ti-6Al-4V alloy[J]. Optics& Laser Technology,2023,165:109567.

[20]CHEN Z, LIANG Y, LI C, et al. Hybrid fabrication of cold metal transfer additive manufacturing and laser metal deposition for Ti-6Al-4V: the microstructure and dynamic/static mechanical properties[J].Materials,2024,17(8):1862.

[21]HARIBASKAR R, KUMAR T S.Defects in metal additive manufacturing: Formation,process parameters, postprocessing, challenges,economic aspects, and future research directions[J]. 3D Printing and Additive Manufacturing,2024,11(4):1629-1655.

[22] CAI C, HE Y, XIE J, et al. Porosity suppression mechanism analysis in narrow-gap oscillating laser-MIG hybrid welding of aluminum alloys based on keyhole stability and molten pool flow behavior[J]. Journal of Materials Research and Technology,2024,32:502-518.

[23]FU Y, DEMIR A G, GUO N. Additive manufacturing of Ti-6Al-4V alloy by micro-laser metal wire deposition with pulsed wave emission:processability and microstructure formation[J].The International Journal of Advanced Manufacturing Technology,2023,126(5):2693-2711.

[24]WCISLIK W, LIPIEC S. Void-induced ductile fracture of metals: experimental observations[J].Materials,2022,15(18):6 473.

（注，原文標題：CMT_LCMT電弧熔絲增材Ti80合金力學性能研究）
