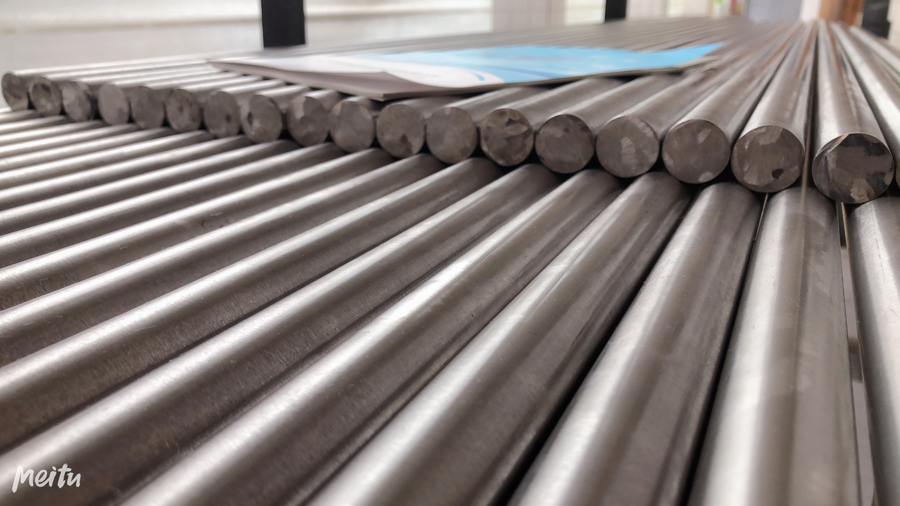

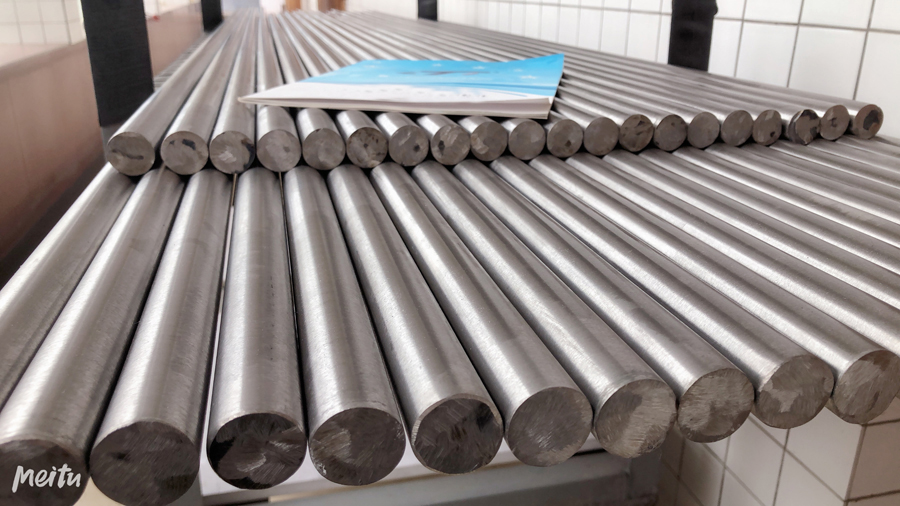

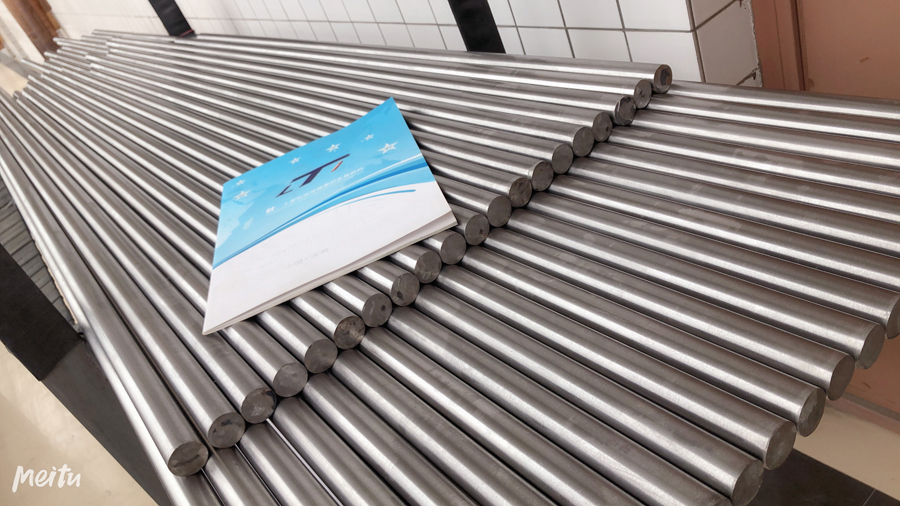

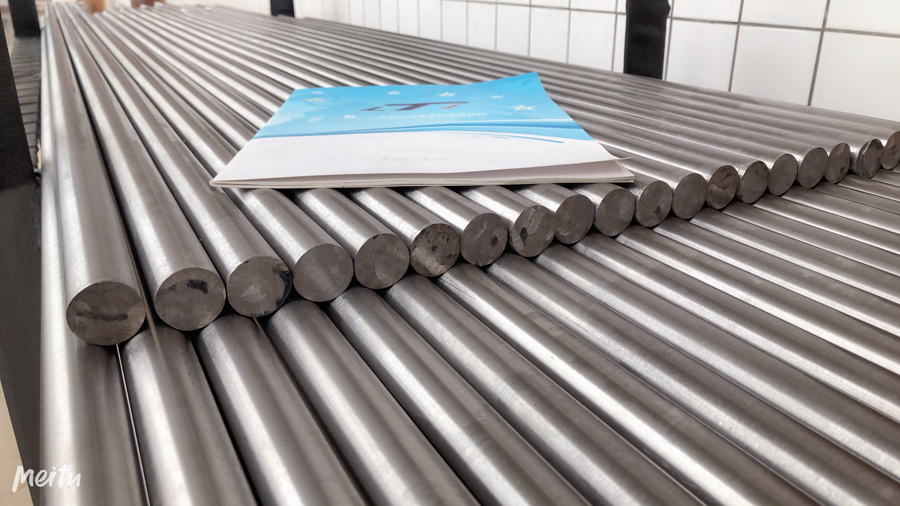

增材制造TC4鈦合金棒

詳細描述

一、增材制造TC4鈦合金棒簡介

材料成分：TC4（Ti-6Al-4V），α+β型鈦合金，通過激光粉末床熔融（SLM）、電子束熔化（EBM）等增材制造技術成型。

核心優勢：

復雜結構輕量化：制造傳統工藝無法實現的拓?fù)鋬?yōu)化、空心、點陣結構，減重30%-50%。

快速響應：無需模具，適合小批量定制化生產，交付周期縮短60%以上。

材料利用率高：粉末回收率≥95%，遠高于鍛造工藝（損耗30%-50%）。

二、性能與特點

1、力學性能（SLM工藝后熱處理）

2、特殊性能

各向異性：水平方向（XY面）強度比垂直方向（Z軸）高10%-15%。

表面質量：原始打印表面粗糙度Ra 10-30 μm，需噴砂或拋光（后處理至Ra≤1.6 μm）。

耐疲勞性：高頻疲勞壽命（10?次循環）約為鍛造件的80%-90%。

三、執行標準

1、國際標準

ASTM F2924：增材制造用Ti-6Al-4V粉末規范（粒度15-45 μm，氧含量≤0.13%）。

AMS 4999A：航空航天激光粉末床熔融（SLM）鈦合金件標準（需HIP致密化）。

ISO/ASTM 52921：增材制造零件機械性能測試標準。

2、國內標準

GB/T 38978-2020：增材制造用鈦及鈦合金粉末（TC4牌號）。

HB 8442-2020：航空用增材制造鈦合金零件技術條件（軍工標準）。

四、應用領域

航空航天：

發動機：空心渦輪葉片、燃油噴嘴（減重30%+傳熱優化）。

衛星支架：拓?fù)鋬?yōu)化結構（剛度提升+減重）。

醫療領域：

骨科植入物：多孔髖臼杯（孔隙率60%-80%促進骨長入）。

手術導板：患者定制化設計（縮短手術時間）。

工業裝備：

模具隨形水路：冷卻效率提升50%，縮短注塑周期。

熱交換器：復雜流道設計（傳熱效率+20%）。

五、制造工藝

1、關鍵工藝流程

粉末制備：

氣霧化法（GA）：球形粉末（流動性好，適合SLM）。

等離子旋轉電極法（PREP）：高純度低氧粉末（用于EBM）。

3D打?。?/p>

SLM：激光功率200-400 W，層厚20-50 μm，氬氣保護。

EBM：真空環境，預熱700-800℃，適合大尺寸件。

后處理：

熱等靜壓（HIP）：1000℃/100 MPa/2h，消除孔隙（致密度≥99.9%）。

熱處理：退火（800℃/2h）或時效（500℃/4h）優化性能。

表面精整：噴砂、電解拋光、CNC精加工。

2、工藝難點

孔隙控制：需優化激光能量密度（50-100 J/mm3）避免未熔合或氣孔。

殘余應力：支撐結構設計+基板預熱（EBM優于SLM）。

六、與其他制造工藝的對比

七、采購方法與注意事項

1、采購要點

供應商資質：

需具備AS9100（航空）或ISO 13485（醫療）認證，軍工項目需NADCAP增材制造認證。

查看成功案例（如航空發動機零件量產經驗）。

技術要求：

粉末參數：氧含量≤0.13%，粒度15-45 μm（D50≈30 μm）。

打印參數：能量密度≥60 J/mm3，層厚≤50 μm。

檢測報告：CT掃描（孔隙率≤0.5%）、金相（α相尺寸≤10 μm）。

2、注意事項

成本控制：

增材制造TC4棒材成本約2000-5000元/kg（含粉末+打印+后處理），批量可降本30%。

避免過度設計支撐結構，減少粉末浪費。

質量風險：

要求供應商提供Z軸力學性能數據，避免各向異性導致失效。

嚴格驗收疲勞性能（10?次循環強度≥400 MPa）。

供應鏈管理：

確保粉末批次一致性（優選AP&C、中航邁特等品牌）。

簽訂長期協議鎖定價格（海綿鈦價格波動影響大）。

增材制造TC4鈦合金棒通過設計自由度+近凈成型優勢，成為航空航天、醫療等高端領域的顛覆性技術。其力學性能接近鍛造水平，且能實現傳統工藝無法加工的復雜結構（如空心葉片、多孔植入物）。盡管成本較高，但在小批量定制、快速迭代場景中綜合效益顯著。采購時需重點關注粉末質量、工藝認證及后處理能力，并結合應用場景優化設計（如降低Z軸負載）。未來，隨著多激光大尺寸設備和低成本粉末技術發展，增材制造TC4有望在汽車、能源等領域大規模應用。
