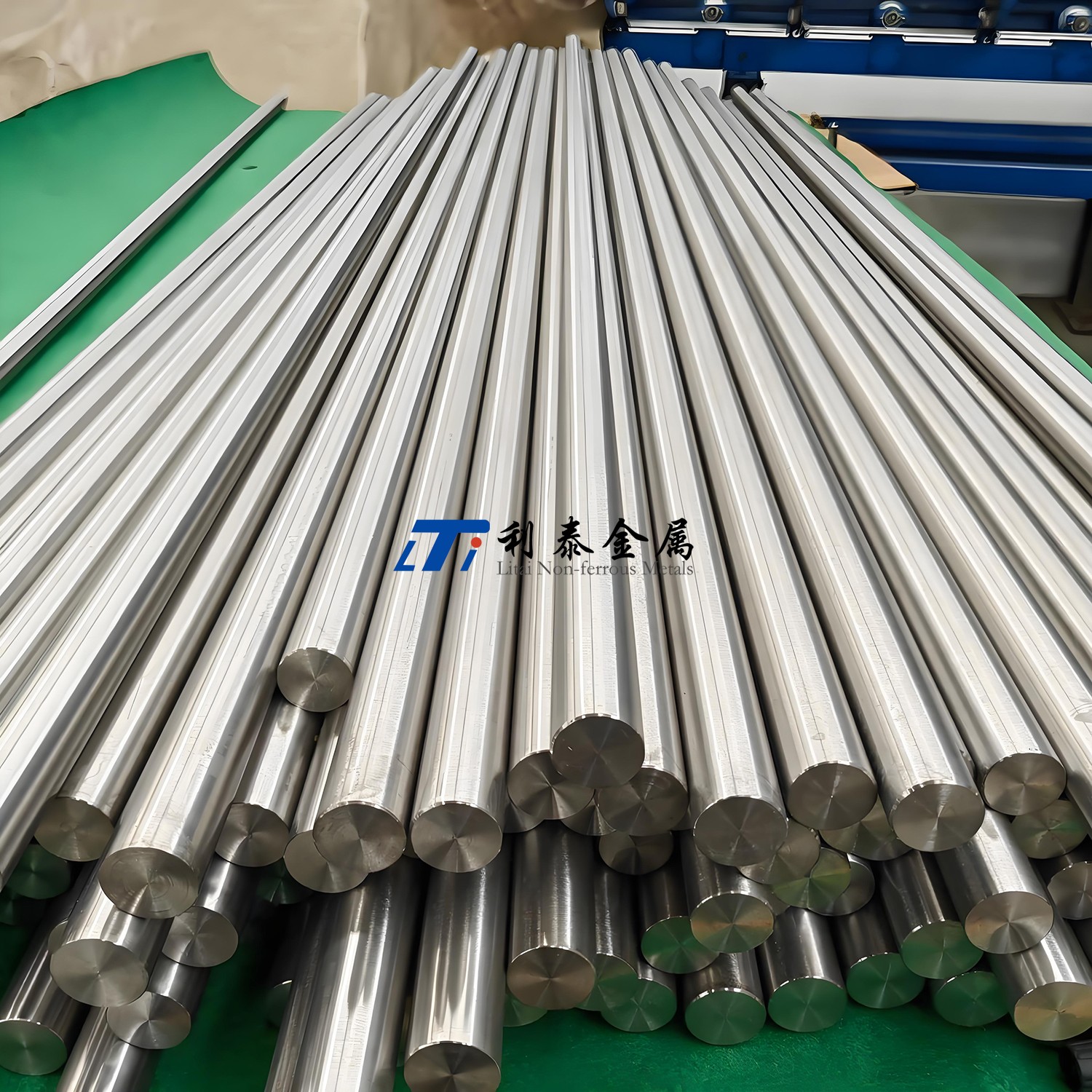

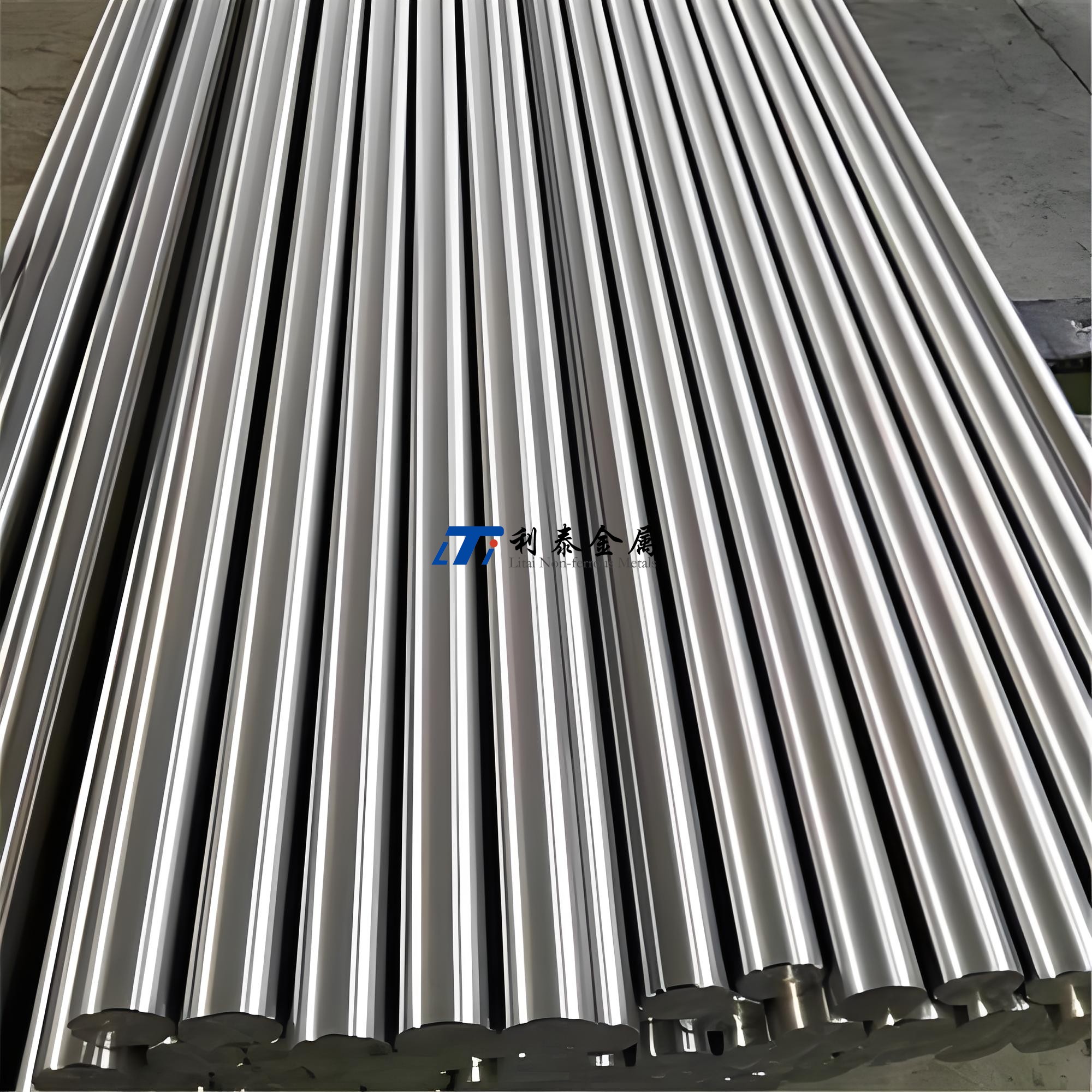

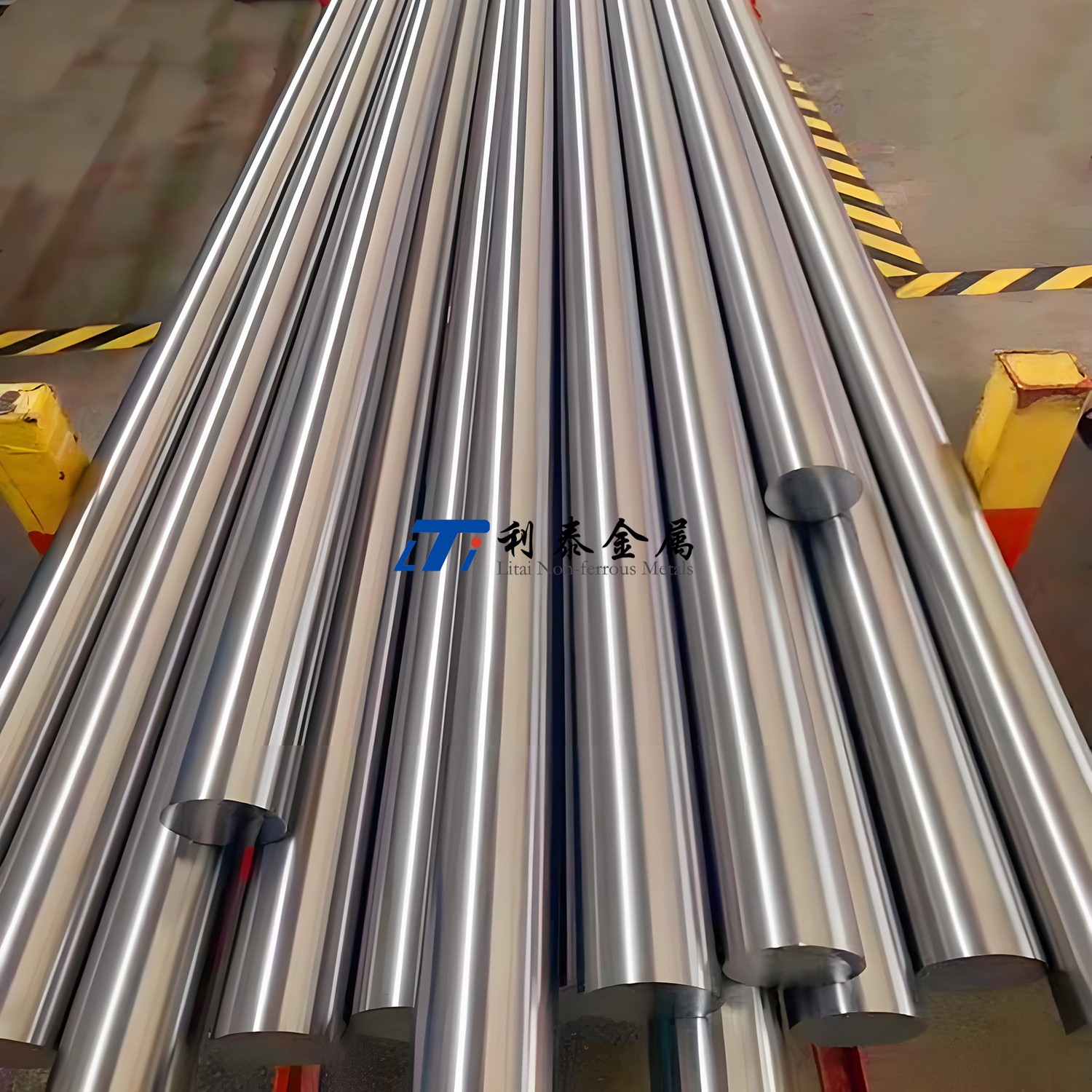

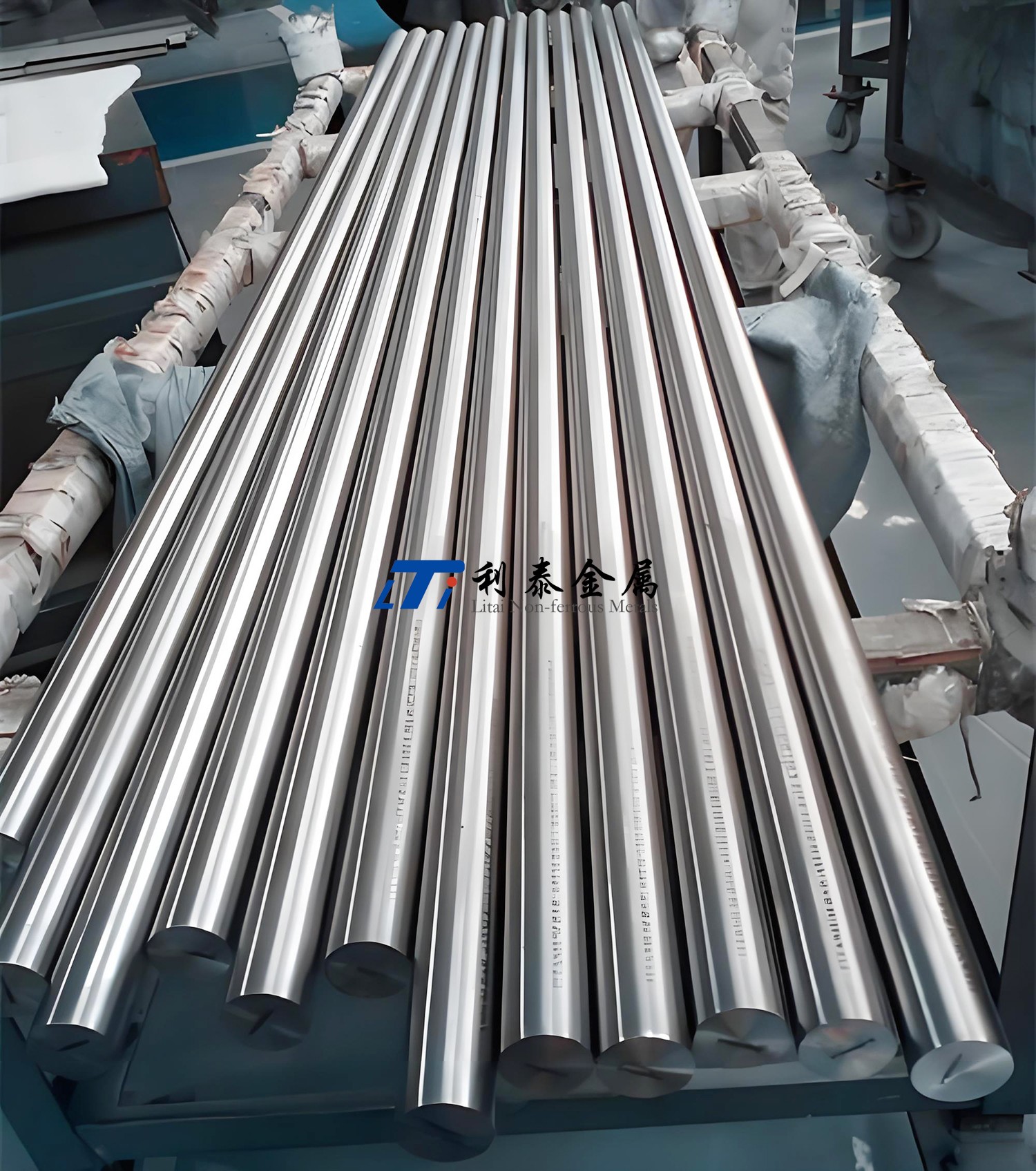

航空航天用Ti180鈦合金棒

詳細描述

概述

Ti180（Ti-6Al-3Sn-4Zr-2Mo-0.5Si）為我國自主研發的α+β型高溫高強鈦合金，相變點980–1000℃，密度約4.5g/cm3，固溶時效態抗拉強度1100–1250MPa、屈服強度1000–1150MPa，550℃高溫強度保持率≥70%，兼具高斷裂韌性、優異抗蠕變與耐蝕性，強度較TC4提升20%+、疲勞性能提升15%–30%，是航空航天高溫承力件、輕量化結構件的核心材料，同時在海洋工程、高端裝備與能源、醫療器械等領域有重要應用。

一、定義

航空航天用Ti180鈦合金棒，指采用三次VAR真空自耗電弧熔煉+β區開坯+α+β區精鍛+固溶時效（STA）工藝制備，直徑Φ6–300mm、長度2–6m，組織均勻（晶粒ASTM5–8級）、雜質嚴控（O≤0.10%、H≤0.008%），滿足航空航天高溫、高強、抗疲勞、高韌性要求的鈦合金棒材，是航空發動機與機身主承力結構的核心坯料。

二、材質

（一）化學成分（質量分?jǐn)?shù)，%）

（二）材質特性

合金類型：α+β雙相鈦合金，Al穩定α相、Sn/Zr強化高溫性能、Mo細化晶粒并提升抗蠕變、Si增強耐熱與抗疲勞。

純凈度：航空級采用三次VAR熔煉，真空度≤10?3Pa，無偏析、夾雜、氣孔，低間隙元素（O、H、N）控制嚴苛，避免高溫脆化與氫致開裂。

組織狀態：固溶時效態為初生α相（約20%）+針狀次生α相+β相基體，強韌平衡，抗疲勞與抗蠕變性能最優。

三、性能特點

（一）力學性能（固溶時效態，航空級）

（二）物理性能

密度：4.5g/cm3，比鋼輕40%、比鎳基合金輕30%，輕量化顯著。

熔點：1600–1650℃，長期使用溫度550℃，短時可耐受600℃。

熱導率：16W/(m?K)，低熱導，減少高溫部件熱傳導。

熱膨脹系數：8.6×10??/℃，與鋼接近，熱匹配性好，降低熱應力。

無磁性：不干擾航空電子設備，適合精密儀器與導航部件。

（三）工藝與使用性能

高溫穩定性：550℃長期服役無明顯軟化，抗蠕變、抗氧化。

耐腐蝕性：耐海水、鹽霧、濕熱環境，抗氯離子腐蝕，優于TC4。

加工性：可鍛、可車削、可磨削，熱處理強化效果顯著。

焊接性：焊接系數≥0.9，焊縫強度接近基體，適合復雜結構焊接。

四、執行標準

（一）國標

GB/T2965-2018：鈦及鈦合金棒材（通用尺寸、公差、性能要求）。

GB/T38917-2020：航空高溫鈦合金棒（高溫性能、純凈度、探傷專項要求）。

GB/T3620.1-2016：鈦及鈦合金牌號和化學成分。

GB/T3620.2-2016：鈦及鈦合金加工產品化學成分允許偏差。

（二）軍標

GJB2218A：航空鈦合金棒材（軍工級，嚴格探傷、力學性能與批次穩定性）。

GJB2744A：航空鈦合金鍛件（棒材鍛造成形后驗收標準）。

（三）航標/企標

HB7716：航空鈦合金棒材表面質量與尺寸精度。

YS/T1519-2022：臺階軸鍛件（棒材深加工專項標準）。

AMS4979：航空級高溫鈦合金棒（國際航空供應鏈通用）。

五、加工工藝

（一）核心工藝路線

海綿鈦+合金元素→配料→三次VAR真空自耗電弧熔煉→鑄錠→β區開坯→α+β區多向精鍛→棒材粗加工→固溶時效熱處理→精加工→探傷→檢驗→成品

（二）關鍵工序

熔煉：三次VAR，真空度≤10?3Pa，鑄錠直徑Φ200–500mm，消除成分偏析與夾雜，嚴控間隙元素。

鍛造

β區開坯：1050–1100℃，破碎鑄態組織，打通塑性。

α+β區精鍛：790–850℃，多向鐓拔，單火次變形量40%–70%，晶粒細化至ASTM5–8級，平衡強度與韌性。

熱處理（STA，航空級核心）

固溶：780–820℃×1–2h，水淬，保留20%初生α相，獲得過飽和β固溶體。

時效：480–520℃×6–10h，空冷，析出納米針狀次生α相，強度達峰值，韌性不顯著下降。

機加工：車削（Ra≤3.2μm）、研磨（Ra≤0.8μm），尺寸公差±0.1–±0.5mm，表面無裂紋、劃痕、氧化皮。

六、關鍵技術

低間隙元素控制技術：O≤0.08%、H≤0.005%、N≤0.03%，避免高溫脆化與氫致開裂，提升高溫韌性。

雙相區鍛造組織調控技術：精準控制鍛造溫度與變形量，細化晶粒、優化α/β相比例，平衡強韌性與抗疲勞性。

固溶時效強韌化匹配技術：精準控溫控時，調控次生α相尺寸與分布，實現1100MPa+強度與8%+延伸率的協同。

高純凈度熔煉技術：三次VAR真空熔煉，去除雜質與氣體，降低夾雜率，提升疲勞壽命與可靠性。

全流程探傷檢測技術：100%UT超聲波探傷（Φ≥50mm，Φ0.8mm平底孔當量）、PT滲透探傷，每批次拉伸、沖擊、疲勞、金相檢測，確保零缺陷。

七、加工流程

配料：高純度海綿鈦（≥99.7%）+Al-Sn-Zr-Mo-Si中間合金，精準稱重配比。

熔煉：三次VAR真空自耗電弧熔煉，鑄錠冷卻后車削去皮，去除表面缺陷。

開坯：鑄錠加熱至1050–1100℃，β區鍛造開坯，制成方坯或圓坯。

精鍛：坯料加熱至790–850℃，α+β區多向鍛造，逐火次變形，逐步細化晶粒，達到目標直徑。

粗加工：棒材車削去除氧化皮與表面缺陷，保證尺寸均勻。

熱處理：固溶+時效處理，提升強度與韌性，穩定組織。

精加工：研磨或精車，控制表面粗糙度與尺寸精度，滿足航空裝配要求。

探傷：UT+PT無損檢測，排查內部夾雜、裂紋與表面缺陷。

性能檢測：每批次取樣，測試?yán)臁_擊、疲勞、金相、硬度，合格后入庫。

包裝：真空包裝，防潮防氧化，標注批號、規格、狀態、標準號。

八、具體應用領域（航空航天重點）

（一）航空發動機部件

高壓壓氣機盤：Φ100–500mm棒材鍛造成餅坯，加工成盤件，550℃高溫、高轉速、交變載荷，Ti180替代鎳基合金，減重30%+，抗蠕變、抗疲勞。

整體葉盤：棒材鍛造成整體坯料，數控加工葉片，高壓壓氣機核心部件，高溫、高振動，Ti180強度與韌性平衡，避免葉片斷裂。

機匣：棒材鍛造成環坯，加工成筒形機匣，包容壓氣機葉片，500–550℃高溫、高壓，Ti180輕量化、抗變形、耐溫。

燃燒室襯套：小規格棒材加工成襯套，550–600℃高溫燃?xì)鉀_刷，Ti180抗氧化、抗熱震、長壽命。

（二）機身主承力結構

起落架支柱：Φ100–200mm棒材加工成軸類，承受起降沖擊與重載，Ti180高強、高韌性、抗疲勞，減重20%+。

機翼接頭：中規格棒材鍛造成異形件，連接機翼與機身，高應力、交變載荷，Ti180斷裂韌性高，抗裂紋擴展。

主承力框梁：大規格棒材鍛造成梁坯，機身核心承力骨架，承受彎曲、扭轉、沖擊，Ti180比強度高，輕量化與高強度兼顧。

發動機掛架：棒材加工成承力支架，懸掛發動機，高溫、振動、重載，Ti180耐熱、抗疲勞、可靠性高。

（三）航天裝備

火箭發動機推力室：棒材加工成推力室構件，500–550℃高溫燃?xì)狻⒏邏海琓i180替代鋼，減重40%，抗高溫、抗振動。

衛星結構件：中小規格棒材加工成支架、框架，太空高低溫（-196℃~500℃）、真空、輻射環境，Ti180無磁性、尺寸穩定、耐極端溫度。

導彈舵面：棒材鍛造成舵軸與支撐結構，高速飛行、高溫、高過載，Ti180高強、輕量化、抗熱變形。

九、與其他領域用Ti180鈦合金棒的對比

（一）核心差異對比表

（二）關鍵差異說明

航空航天用：極致追求高溫性能、抗疲勞、高韌性、高純凈，工藝最嚴、檢測最全、成本最高，是Ti180的最高端應用。

海洋工程用：優先耐海水腐蝕、抗氫脆、長壽命，強度要求略低，退火態為主，成本適中。

高端裝備與能源用：平衡耐溫、耐壓、抗蠕變，兼顧成本，熱處理狀態靈活，工業級應用為主。

醫療器械用：核心生物相容性、低毒性、高純度，間隙元素控制最嚴，細晶易加工，塑性好，避免排異反應。

十、未來發展新領域（方向）

航空發動機熱端部件深化應用：向600℃級高溫升級，優化成分與工藝，提升抗氧化與抗蠕變，替代更多鎳基合金，進一步減重。

高超音速飛行器結構件：適配500–600℃氣動加熱、高過載、強振動環境，用于舵面、機身承力框、發動機進氣道，輕量化與耐高溫協同。

新能源裝備：氫能儲運高壓容器（高壓儲氫、抗氫脆）、光伏高純鈦靶材坯料（替代傳統鈦材，提升純度與性能）、儲能設備輕量化結構件。

深海高端裝備：4000米級深潛器主承力結構、深海采礦設備關鍵部件、海底高壓連接器，利用高強、耐蝕、高韌性，提升深海裝備可靠性。

3D打印專用坯料：開發Ti180超細棒材（Φ1–5mm）作為3D打印耗材坯料，適配航空復雜構件一體化打印，縮短流程、降低成本、提升設計自由度。

軍工輕量化裝備：輕型坦克、裝甲車承力部件、艦載機起落架與結構件、無人機主承力框架，利用高比強度，實現裝備減重與性能提升。
