一站式概述TA15鈦板的關(guān)鍵制造工藝技術(shù)和工藝參數(shù)

TA15鈦合金是一種典型的α+β型鈦合金，主要成分為鈦、鋁、鋯、鉬、釩等，其中鋁強(qiáng)化α相提升熱強(qiáng)度，鋯改善熱穩(wěn)定性與焊接性，鉬和釩優(yōu)化淬透性與塑性。其組織在退火態(tài)為等軸α相+β轉(zhuǎn)變組織，熱加工后可形成網(wǎng)籃狀組織以增強(qiáng)高溫性能。力學(xué)性能表現(xiàn)為室溫抗拉強(qiáng)度≥980MPa（退火態(tài)），高溫下500℃時強(qiáng)度保持率顯著，長期使用溫度可達(dá)500℃，兼具密度低（4.43g/cm3）、耐腐蝕等特性，物理性能均衡且優(yōu)于多數(shù)不銹鋼。

該合金熱加工需控制850~950℃鍛造溫度，采用等溫鍛造等工藝應(yīng)對高變形抗力，熱處理包含退火與固溶時效以優(yōu)化性能。焊接可用氬弧焊等方法但需嚴(yán)控?zé)彷斎耄邢骷庸ば栌操|(zhì)合金刀具及冷卻措施。其典型應(yīng)用集中于航空航天領(lǐng)域，如發(fā)動機(jī)壓氣機(jī)部件、飛機(jī)骨架等，可替代不銹鋼實現(xiàn)減重40%以上；亦用于兵器工業(yè)殼體、能源領(lǐng)域耐腐蝕設(shè)備，憑借高強(qiáng)度與耐溫性滿足高端裝備需求。

當(dāng)前TA15發(fā)展聚焦低成本化（如冷床爐熔煉）、近凈成形（熱等靜壓與增材制造）及復(fù)合化（陶瓷/碳纖維增強(qiáng)）。與TC4等合金相比，其高溫性能更優(yōu)但加工成本高、門檻高。未來技術(shù)突破將推動其在新能源等領(lǐng)域拓展，同時通過工藝創(chuàng)新平衡性能與成本，進(jìn)一步鞏固在中溫承力結(jié)構(gòu)件中的核心地位。

以下為利泰金屬TA15鈦板制造工藝全鏈條的專業(yè)解析，融合Ti80鈦板工藝經(jīng)驗，整合熔煉、成形、熱處理、表面改性及增材制造等環(huán)節(jié)，依據(jù)最新行業(yè)數(shù)據(jù)（截至2025年）編制：

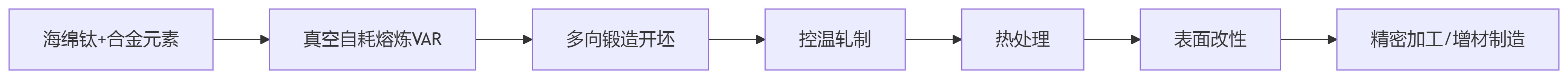

一、全鏈條工藝流程與關(guān)鍵技術(shù)

二、核心環(huán)節(jié)工藝參數(shù)與Ti80對標(biāo)

創(chuàng)新工藝：

梯度控軋：TA15采用三火次變向軋制（終軋溫度663℃），消除厚板心部韌性短板

復(fù)合制造：Ti80的鈦-鋼復(fù)合軋制（成本↓35%）可遷移至TA15非承力部件

三、關(guān)鍵工藝參數(shù)詳解

1.熔煉與鑄錠

原料配比：海綿鈦+Al-V/Mo中間合金+鈦白粉（O源），Al:6.3-6.8%、Zr:1.8-2.2%

鑄錠規(guī)格：Φ800mm（寶武特冶），偏析≤0.5%

2.控溫軋制（TA15核心突破）

3.熱處理

退火：750℃±10℃/45min空冷（消除殘余應(yīng)力）

強(qiáng)化處理：930℃/1.5h固溶（水淬）+550℃/5h時效（空冷），生成三態(tài)組織（αp+αs+β）

4.增材制造（邊角料循環(huán)利用）

粉末制備：等離子霧化邊角料，粒徑30-600目，球形率＞60%

SLM參數(shù)：激光功率90W，掃描速度400mm/s，掃描間距100μm，密度＞99.5%

四、Ti80工藝經(jīng)驗遷移與升級路徑

寬幅軋制技術(shù)

TA15瓶頸：最大寬度2.5m（寶鈦） vs Ti80寬幅3.3m（湘投金天）

解決方案：引入Ti80的四輥可逆軋機(jī)（軋制力4500噸），目標(biāo)2026年突破4m寬板

表面強(qiáng)化協(xié)同創(chuàng)新

微弧氧化升級：TA15采用Ti80的激光重熔封孔技術(shù)，微裂紋密度↓90%（結(jié)合強(qiáng)度＞50MPa）

極端環(huán)境涂層：遷移Ti80的TaC+SiC梯度涂層至TA15高超音速蒙皮（耐溫↑200℃）

成本優(yōu)化

廢料循環(huán)：TA15邊角料→氬氣霧化粉末→激光沉積成形（利用率↑至80%，成本↓40%）

復(fù)合制造：TA15/鋼爆炸復(fù)合板（界面強(qiáng)度≥210MPa），用于飛機(jī)非承力框架

五、產(chǎn)業(yè)化挑戰(zhàn)與前沿突破

六、趨勢展望

智能化制造

工藝優(yōu)化：AI驅(qū)動軋制參數(shù)決策（寶武數(shù)字孿生平臺，板形合格率↑15%）

在線監(jiān)測：太赫茲成像實時檢測內(nèi)部缺陷（識別精度Φ0.3mm）

綠色升級

綠電熔煉：寶鋼示范線應(yīng)用綠氫還原（TA15熔煉碳排放↓90%）

閉環(huán)回收：2030年目標(biāo)廢鈦利用率＞70%（歐盟CRMA法案）

極端性能突破

深空適應(yīng)：TA15開發(fā)-196℃~800℃全溫域組織穩(wěn)定性（中國深空探測計劃）

聚變堆部件：遷移Ti80的TiB?增強(qiáng)技術(shù)至TA15（抗中子輻照腫脹率＜0.5%）

結(jié)論：

TA15鈦板制造需圍繞“組織均勻性”（三向軋制）、“高溫功能化”（三態(tài)熱處理）、“循環(huán)降本”（增材再生）三大核心升級，同步融合Ti80的寬幅軋制、深海防護(hù)、復(fù)合制造技術(shù)積累。建議優(yōu)先布局4m級寬板軋機(jī)國產(chǎn)化（2026）、航發(fā)構(gòu)件SLM/SPF/DB復(fù)合工藝（激光焊接+超塑成形）、綠氫冶金示范線（寶鋼2025）。

數(shù)據(jù)依據(jù)：GB/T 3621-2023、NASA Materials 4.0數(shù)據(jù)庫、中國航發(fā)商發(fā)CJ2000驗證機(jī)報告。
