面向航空航天復(fù)雜構(gòu)件的SLM成形TA15鈦合金組織性能各向異性與工藝可控性研究——通過優(yōu)化工藝實(shí)現(xiàn)近全致密成形，對比水平/垂直方向顯微組織與力學(xué)性能差異，為近α鈦合金增材制造工程化應(yīng)用提供數(shù)據(jù)支撐

引言

TA15 合金為我國自主研發(fā)的一種名義成分為 Ti-6.5Al-2Zr-1Mo-1V 的近 α 型鈦合金，具有良好的熱強(qiáng)性、可焊性和工藝塑性，能在 500℃下長時(shí)間高溫工作，常用作發(fā)動(dòng)機(jī)的各種葉片、機(jī)匣，飛機(jī)上的各種鈑金件、梁、焊接承力框等，是航空航天領(lǐng)域重要的結(jié)構(gòu)材料之一。目前，航空航天結(jié)構(gòu)件朝著輕量化、復(fù)雜化、結(jié)構(gòu)功能一體化方向發(fā)展，現(xiàn)有的鈦合金復(fù)雜構(gòu)件制造技術(shù)逐漸難以滿足其應(yīng)用需求。

激光選區(qū)熔化成形工藝 (Selective laser melting，簡稱 SLM) 是一種以預(yù)置鋪粉、分層制造、疊加成形原理進(jìn)行 “增材” 式三維加工的高端數(shù)字化制造技術(shù)。它突破了現(xiàn)有制造技術(shù)對構(gòu)件形狀的限制，能夠?qū)崿F(xiàn) “功能 - 結(jié)構(gòu) - 制造” 的一體化，成為解決復(fù)雜精密金屬構(gòu)件制造難題的方法之一。近年來，國內(nèi)外關(guān)于 SLM 技術(shù)成形鈦合金的報(bào)道日益增多，成形材料如 α+β 型合金 (Ti6Al4V) 與 β 型合金 (Ti-Nb) 在降低孔隙率、改善成形精度、調(diào)控殘余應(yīng)力和組織與力學(xué)性能等方面取得了顯著進(jìn)展，而對于近 α 型鈦合金的 SLM 成形的研究則主要集中在熱處理制度、疲勞裂紋萌生機(jī)制及表面形貌和摩擦學(xué)行為研究方面。另外，力學(xué)性能的各向異性是 SLM 成形件的一個(gè)普遍特征，以往的研究已在多種材料體系中證實(shí)了這一點(diǎn)，如 α+β 型 Ti6Al4V 鈦合金、Ti6Al7Nb 鈦合金、S136 模具鋼等，但對于 SLM 成形近 α 鈦合金的顯微組織各向異性特征及其對力學(xué)性能的影響仍缺乏系統(tǒng)研究。由于 SLM 工藝中快速熔化與高度定向的凝固行為易引發(fā)組織方向性，而近 α 鈦合金本身的晶體結(jié)構(gòu)又與 α+β 型、β 型鈦合金不同，這使得成形件在不同成形方向上的組織演化和力學(xué)性能可能存在顯著差異。因此，研究 TA15 鈦合金 SLM 成形件的各向組織演化規(guī)律及其對力學(xué)性能差異的影響，對于拓展近 α 鈦合金的增材制造應(yīng)用具有重要意義。

本工作選取 TA15 鈦合金為實(shí)驗(yàn)材料，采用 SLM 設(shè)備開展沿水平 (垂直于構(gòu)建方向) 和垂直方向 (平行于構(gòu)建方向) 上成形的 TA15 合金組織與性能差異的研究。首先探索 SLM 成形 TA15 合金的優(yōu)化工藝窗口，分別沿水平、垂直方向成形致密的 TA15 試樣；采用光學(xué)顯微鏡 (OM)、掃描電子顯微鏡 (SEM) 和電子背散射衍射儀 (EBSD) 表征并探究不同方向上成形的 TA15 試樣微觀組織各向異性特征；然后通過拉伸測試研究 SLM 成形 TA15 合金的各向異性宏觀力學(xué)性能，對拉伸斷口形貌進(jìn)行顯微組織觀察并分析其產(chǎn)生各向異性的原因。最后研究不同工藝參數(shù)下 SLM 成形的 TA15 合金顯微硬度的各向異性特征。通過研究各向異性顯微組織特征、力學(xué)性能及其形成機(jī)制，為 TA15 合金的 SLM 成形提供依據(jù)與技術(shù)支撐。

1、 試驗(yàn)材料及方法

1.1 試驗(yàn)材料

本試驗(yàn)所采用的粉末原料為西安歐中材料科技有限公司制備的等離子旋轉(zhuǎn)電極霧化 TA15 球形粉末。利用 X 射線熒光探針對粉末的化學(xué)成分進(jìn)行了測試，其化學(xué)成分滿足國家規(guī)定的 TA15 合金牌號成分標(biāo)準(zhǔn)，如表 1 所示。

表 1 TA15 合金粉末主要化學(xué)成分 (Wt. %)

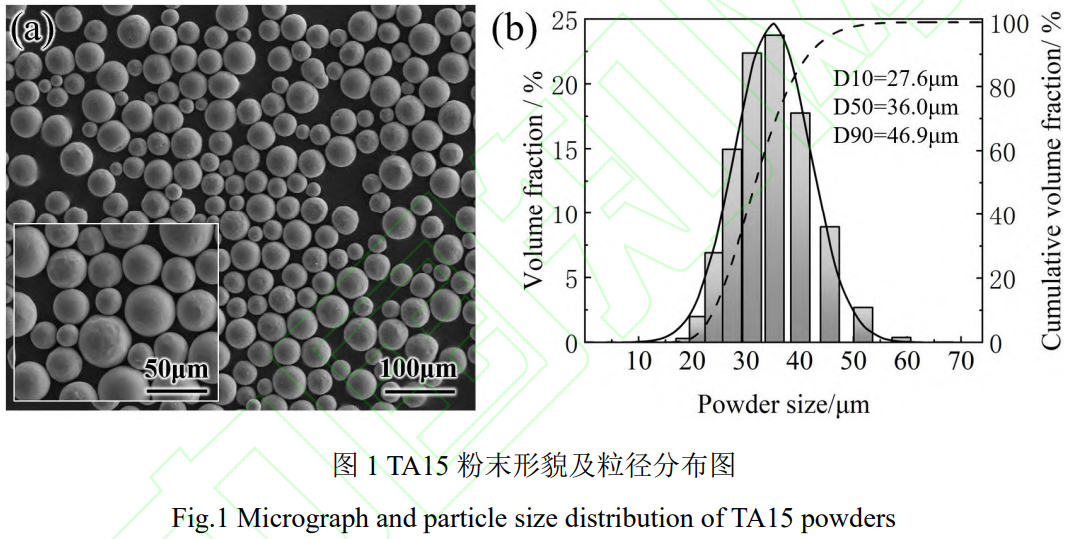

采用 Mastersizer 3000 型激光粒度儀對粉末粒徑進(jìn)行表征。測試結(jié)果表明，粉末的 D10、D50 和 D90 分別為 27.6 μm、36.0 μm 和 46.9 μm，粉末的粒徑在 16.4 - 66.9 μm 之間呈現(xiàn)近似正態(tài)分布；從形貌上看，粉末的球形度較高，粉末表面光滑平整，無衛(wèi)星粉，相鄰粉末之間無相互粘連的現(xiàn)象，粉末粒徑分布較為均勻，能滿足 SLM 成形的鋪粉要求。

1.2 試樣制備

選用上海探真激光技術(shù)有限公司研制的 Techgine TS120 型 SLM 裝備進(jìn)行 TA15 成形實(shí)驗(yàn)，選用鍛造 TA15 板材作為成形基板，成形前進(jìn)行表面噴砂并用無水乙醇清洗。所有實(shí)驗(yàn)均在保護(hù)氣氛中進(jìn)行，并將氧含量控制在 200 ppm 以下。

表 2 TA15 合金的 SLM 成形試驗(yàn)工藝參數(shù)

為了優(yōu)化 TA15 合金的 SLM 成形工藝參數(shù)，采用表 2 所列的工藝參數(shù)范圍進(jìn)行實(shí)驗(yàn)，其中相鄰兩層間的相位角為 90°。通過制備尺寸為 8×8×8 mm3 的立方體試樣用于工藝參數(shù)的優(yōu)化、物相和顯微組織分析。采用優(yōu)化后的工藝參數(shù)根據(jù)圖 2 (a) 所示的尺寸成形了 TA15 拉伸試樣。

1.3 表征與測試方法

采用 X′Pert PRO 型 X 射線衍射儀對成形的塊體試樣進(jìn)行物相組成分析，掃描步長為 0.02°。采用標(biāo)準(zhǔn)金相法對 TA15 試樣進(jìn)行研磨和拋光，并用 Kroll 腐蝕劑 (HF: HNO?: H?O=2: 8: 90) 進(jìn)行腐蝕，然后采用 EPIPHOT-300 金相顯微鏡和 Zeiss G300 環(huán)境掃描電子顯微鏡 (SEM) 觀察成形試樣的顯微組織和斷口形貌。對磨拋后的金相試樣進(jìn)行電解拋光，電解液配比為甲醇：高氯酸 = 9: 1，電解參數(shù)為工作電壓 20 V，~1.3 A 恒電流，工作溫度 0 °C 左右，時(shí)長 60 s。使用 JSM6460 型掃描電子顯微鏡對電解拋光的試樣進(jìn)行電子背散射衍射 (EBSD) 分析試樣的晶粒取向、晶粒尺寸和極圖。掃描面積約為 300×300 μm2，掃描步長為 0.5 μm，織構(gòu)強(qiáng)度由極圖 (Pole figures, PF) 中最大均勻密度 (d) 的倍數(shù)表示。

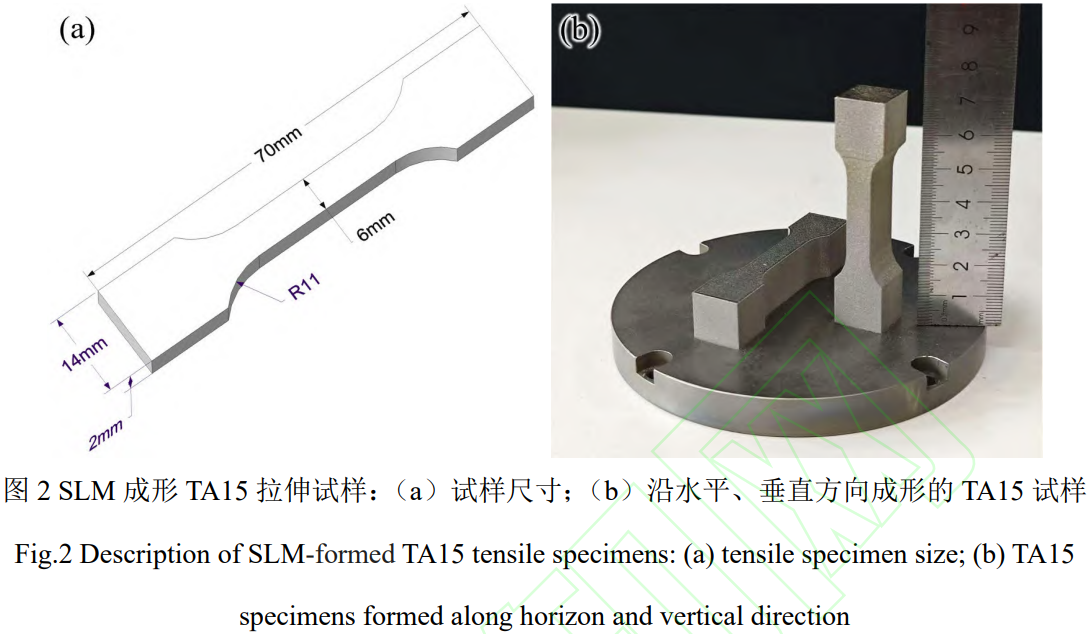

加工完成的拉伸試樣在 Zwick/roell 萬能材料試驗(yàn)機(jī)上進(jìn)行室溫拉伸性能測試，夾持標(biāo)距 25 mm 引伸計(jì)，拉伸速率控制為 1 mm/min，每組參數(shù)下測試五個(gè)試樣并求取平均值作為該參數(shù)下的拉伸性能值。拉伸測試后，使用 SEM 觀察拉伸試樣的斷口形貌。采用 DHV-1000Z 型顯微硬度測試金相試樣，保證相鄰測試點(diǎn)間距離大于 2 mm，測試載荷為 1.96 N，保壓時(shí)間 20 s。

2、試驗(yàn)結(jié)果及分析

2.1 工藝參數(shù)優(yōu)化

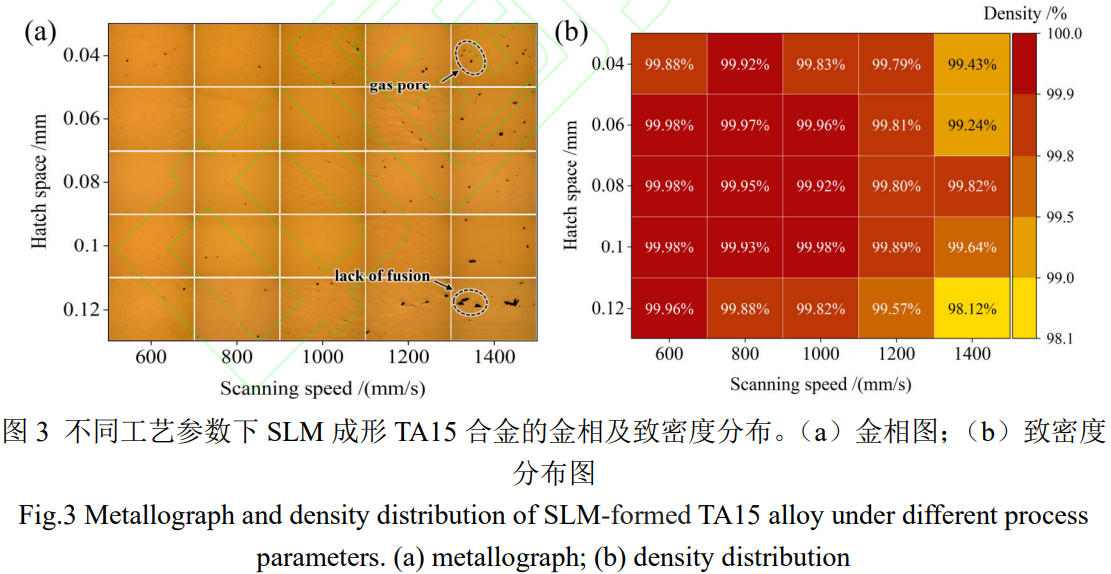

圖 3 展示了不同參數(shù)組合下 SLM 成形 TA15 合金的金相及致密度分布圖。從金相照片中可以觀察到，當(dāng)掃描速度過高或者掃描間距過大、過小時(shí)，試樣內(nèi)部出現(xiàn)了明顯增多的孔隙缺陷。致密度分布圖定量地驗(yàn)證了這一趨勢：在掃描速度較低、掃描間距適中的區(qū)域，合金的致密度普遍高于 99.9%，最高可達(dá) 99.98%；同一掃描間距下，隨著掃描速度的增加，致密度呈現(xiàn)出下降趨勢；掃描速度低于 1200 mm/s 時(shí)，同一掃描速度下致密度相差較小。更高的掃描速度 (1400 mm/s) 導(dǎo)致致密度波動(dòng)較大，過小或過大的掃描間距下致密度變低，最低至 98.12%。原因在于：激光功率一定時(shí)，過高的掃描速度容易導(dǎo)致熔池不穩(wěn)定，熔道尺寸不規(guī)則；過小掃描間距使相鄰熔道搭接過多而相互干擾增加了氣孔等缺陷；而過大的掃描間距使相鄰熔道之間搭接不良，從而形成未熔合孔隙。因此可以確定較優(yōu)的 SLM 成形 TA15 的工藝窗口：激光掃描速度 600~1000 mm/s，掃描間距 0.06~0.1 mm，激光功率 200 W，鋪粉層厚 0.02 mm。在此工藝窗口范圍內(nèi)成形的實(shí)體均無明顯的氣孔等缺陷。

根據(jù)上述工藝窗口的優(yōu)化結(jié)果，為確保試樣具有最高的致密化水平，后續(xù)顯微組織和拉伸性能試驗(yàn)均采用以下的工藝參數(shù)制備試樣：激光功率 200 W，掃描速度 600 mm/s，掃描間距 0.1 mm，鋪粉層厚 0.02 mm，相位角變化 90°。

2.2 物相及成分

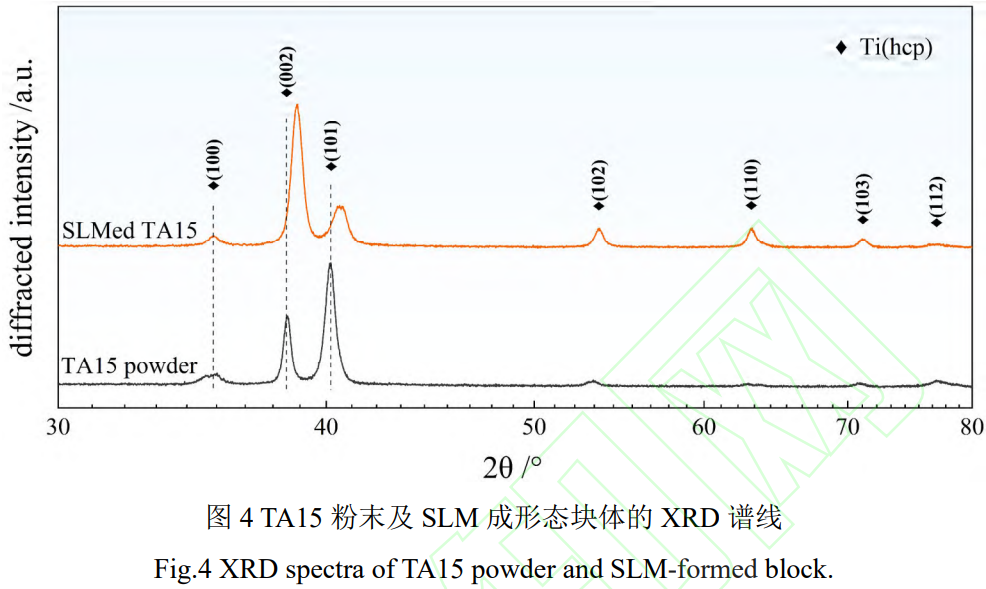

圖 4 給出了 TA15 粉末以及 SLM 成形 TA15 塊體的 XRD 衍射圖譜，圖中 TA15 原始粉末與 SLM 成形后塊體的衍射峰位置非常接近，均表現(xiàn)出鈦合金密排六方晶體結(jié)構(gòu) (hcp) 的特征，這表明絕大部分的初生 β 相在冷卻過程中已通過固態(tài)相變分解。

對比圖 4 兩條譜線發(fā)現(xiàn)，相對于虛線所標(biāo)的原始粉末衍射峰，SLM 試樣的衍射峰向高角度方向發(fā)生了輕微偏移。雖然 α 和 α' 均為 hcp 結(jié)構(gòu)，其衍射譜線相近，但 α' 相晶格內(nèi)存在的較大內(nèi)應(yīng)力與畸變使其峰位偏移，結(jié)合 SLM 工藝極高的冷卻速度，可以確定 SLM 成形 TA15 合金的相組成為非平衡馬氏體 α'。其原因在于，SLM 的快速凝固過程引發(fā)了溶質(zhì)捕獲效應(yīng)，使得原子半徑小于 Ti 的溶質(zhì)原子 (Al、V 和 Mo) 被強(qiáng)制固溶在 HCP 晶格中，形成過飽和置換固溶體，這導(dǎo)致晶格常數(shù)的收縮和晶面間距 (d) 的減小。根據(jù)布拉格衍射定律可以推出，晶面間距減小導(dǎo)致其衍射角 θ 增大，即表現(xiàn)為 XRD 譜線上衍射峰的向右偏移。

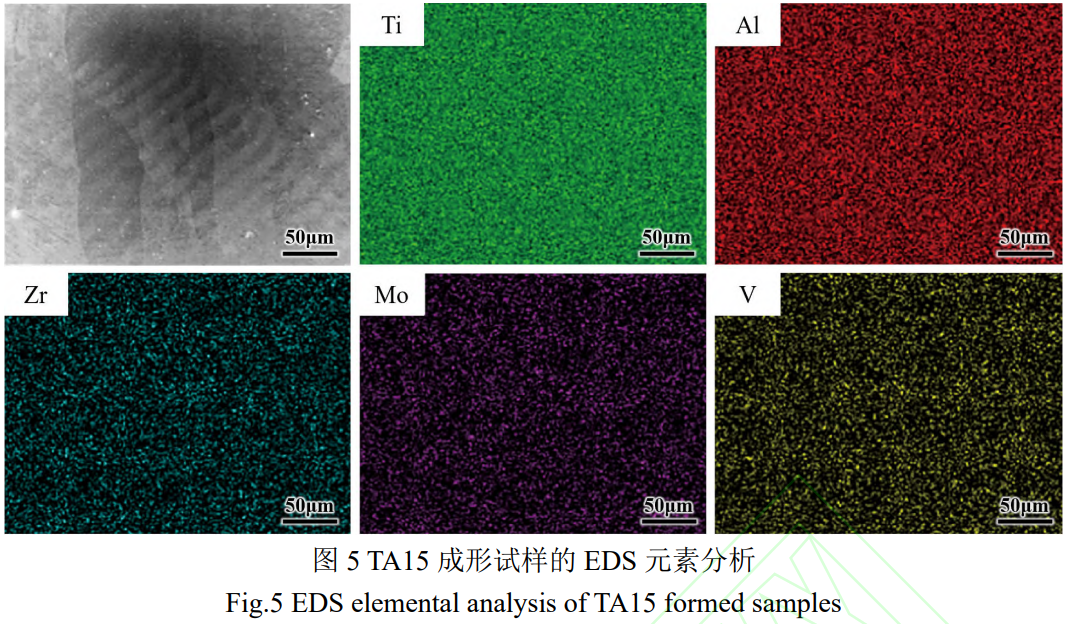

圖 5 給出了 SLM 成形 TA15 合金試樣的 EDS 面掃描結(jié)果，試樣中的 Ti、Al、V、Zr、Mo 等合金元素分布均勻，未觀察到明顯的微觀偏析。這是由于初始原料粉末成分均勻性良好，在 SLM 工藝極短的熔化 - 凝固周期中，熔池內(nèi)的元素來不及發(fā)生顯著擴(kuò)散就被快速凝固，因此最終成形的固態(tài)組織保留了原始的均勻成分分布。

2.3 顯微組織

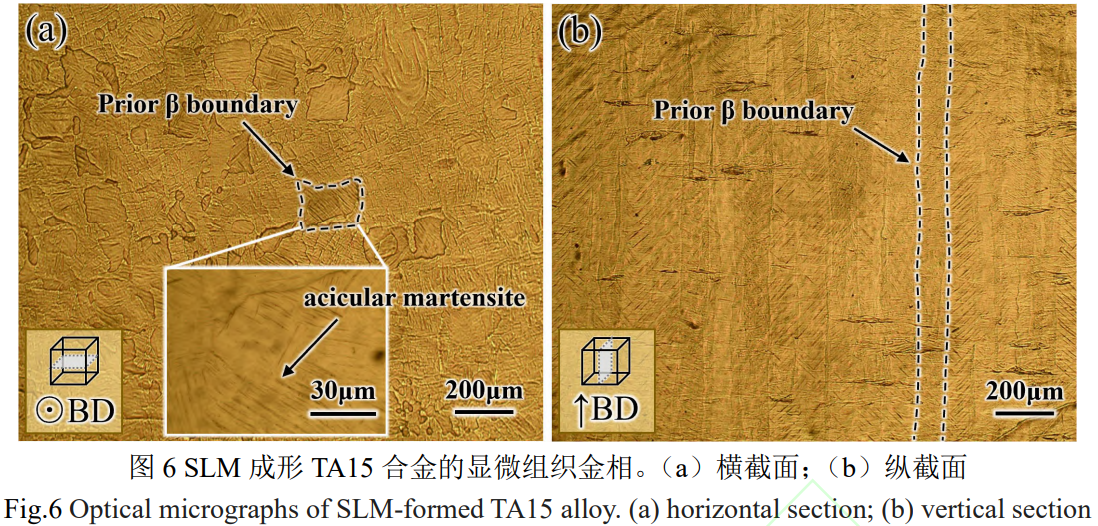

圖 6 給出了 SLM 成形 TA15 合金的顯微組織圖。從橫截面中可以看到近等軸狀的初生 β 晶粒截面，而縱截面中可以觀察到大量沿構(gòu)建方向生長的柱狀初生 β 晶粒，這些柱狀晶粒的寬度大約在 100 μm 左右，長度幾乎可以貫穿整個(gè)試樣高度，遠(yuǎn)超加工層厚。其形成歸因于 SLM 工藝中顯著的定向凝固特性。在逐層熔化過程中，新沉積層的晶粒會(huì)以已凝固層部分重熔的晶粒為形核襯底，沿著最大熱流相反方向外延生長，最終形成貫穿多個(gè)熔化層的粗大柱狀晶。橫截面中的初生 β 晶粒放大圖中可以觀察到其內(nèi)部由許多細(xì)小的針狀組織構(gòu)成，這是由于 SLM 成形過程屬于快速熔化快速凝固，其自上而下超高的溫度梯度 (10? K/m) 以及快速的冷卻速率 (103-10? K/s)，促使初生柱狀晶組織通過固態(tài)相變 β→α' 轉(zhuǎn)化為針狀組織，而這種針狀組織即為 Al、V 和 Mo 等元素來不及擴(kuò)散而形成的具有晶格畸變的置換固溶體，即針狀馬氏體 α'。

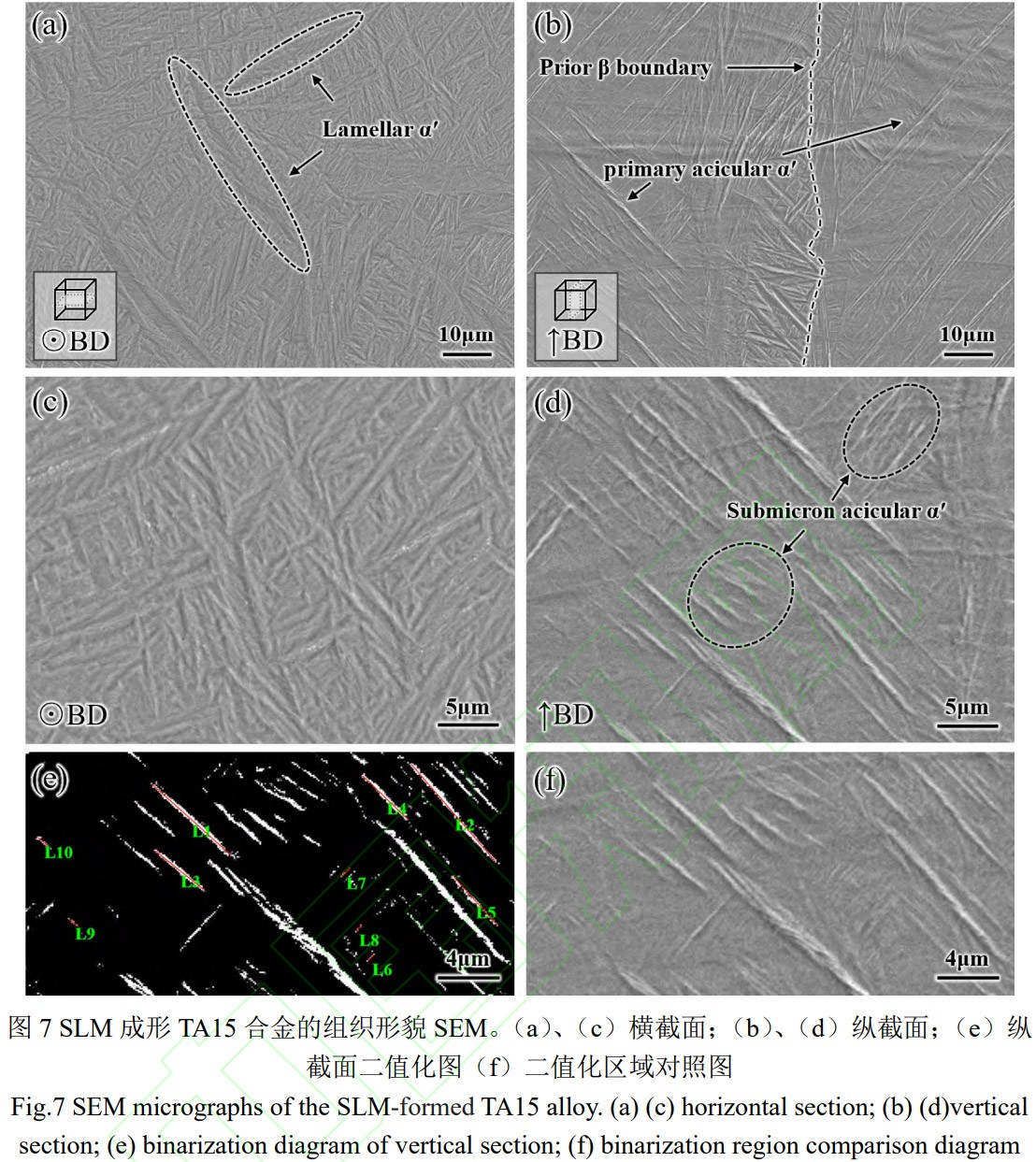

圖 7 是通過掃描電子顯微鏡觀察的 SLM 成形 TA15 合金的顯微照片。高倍下，無論是橫截面還是縱截面，TA15 合金均呈現(xiàn)出由不同取向的針狀 α' 馬氏體構(gòu)成的典型網(wǎng)籃 (basket-weave) 組織，并呈現(xiàn)出顯著的多級分級特征：初級 α' 馬氏體的尺寸最大，長度可達(dá)上百微米；尺寸更細(xì)小的亞級 (二級、三級、四級)α' 馬氏體沿初級 α' 馬氏體的垂直或水平方向析出。由于三、四級馬氏體尺寸細(xì)小且特征難以直接觀測，故采用圖像處理技術(shù)增強(qiáng)微觀組織的高頻分量，獲得特征突出的二值化圖像以進(jìn)行定量統(tǒng)計(jì)。結(jié)果顯示，三級 α' 馬氏體晶粒長徑在 4.49 μm~8.82 μm；四級 α' 馬氏體晶粒長徑降低至數(shù)百納米級別，分布在 629 nm~868 nm 范圍。各層級馬氏體之間近似呈垂直或平行關(guān)系，這種多級、正交的取向關(guān)系是形成網(wǎng)籃結(jié)構(gòu)的主要因素，復(fù)雜的分級結(jié)構(gòu)是 SLM 工藝逐層沉積所帶來的原位、多次熱循環(huán) (cyclic reheating) 的結(jié)果。由精細(xì)、高密度且交錯(cuò)排列的多級馬氏體構(gòu)成的網(wǎng)籃組織有效地阻礙了位錯(cuò)運(yùn)動(dòng)，使得 SLM 成形 TA15 合金具有高強(qiáng)度與高硬度的特性。

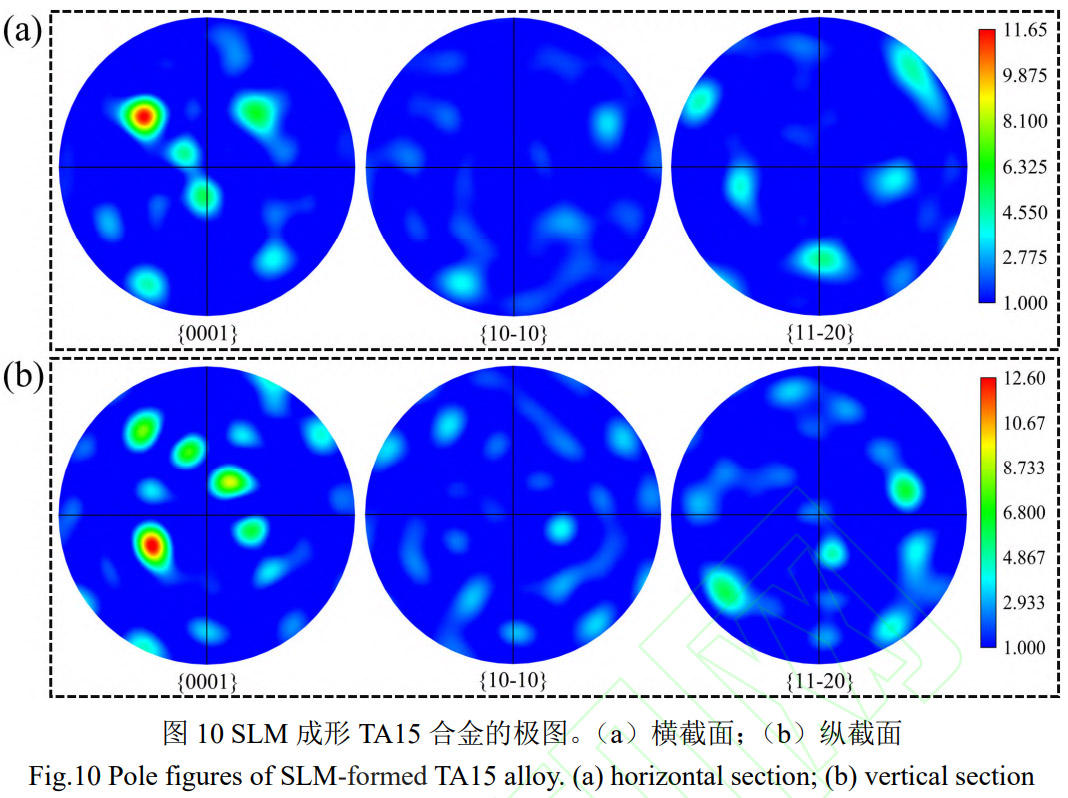

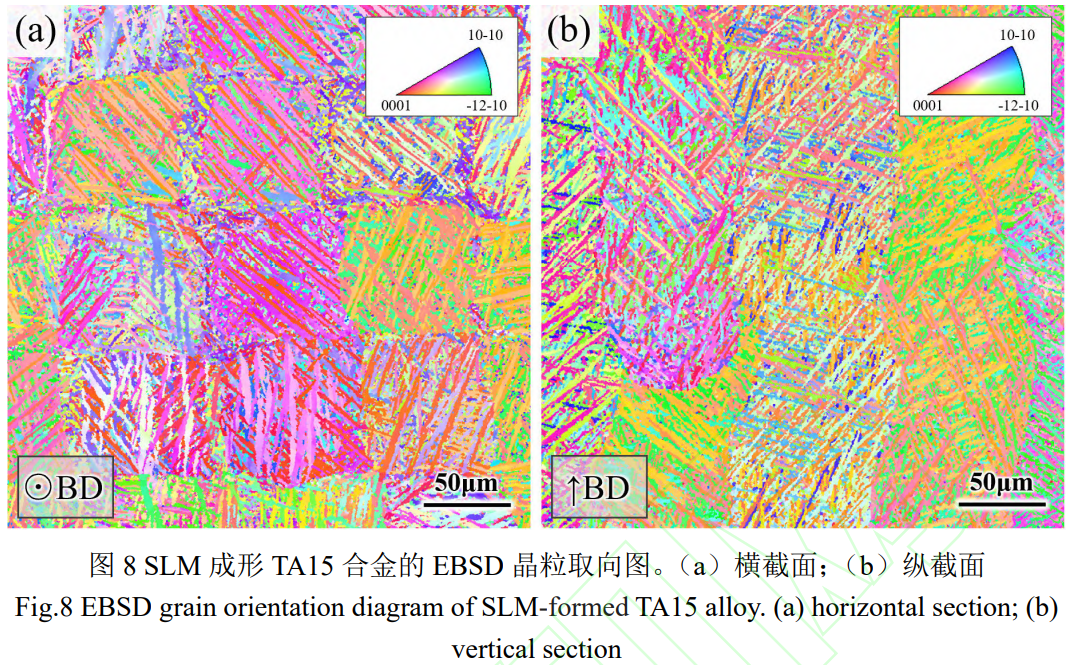

圖 8 展示了 SLM 成形 TA15 合金的晶粒取向圖。通過 EBSD 分析可以進(jìn)一步觀察到初生 β 晶粒的微觀形貌，橫截面上呈現(xiàn)出近等軸的棋盤格狀，而縱截面則為沿構(gòu)建方向拉長的柱狀晶，在這些初生 β 晶粒內(nèi)部填充著由細(xì)密針狀 α' 馬氏體構(gòu)成的交錯(cuò)組織，與圖 5 和圖 6 的顯微組織完全對應(yīng)。從晶粒取向圖的晶體顏色分布可以觀察到，橫截面和縱截面分別以 <0001>(品紅色) 和 < 1?21?0>(黃綠色) 取向?yàn)橹鳎瑫r(shí)包含多種其他顏色的晶粒取向。這種在同一初生 β 晶粒內(nèi)形成多種 α' 取向的現(xiàn)象，其根源在于 β(BCC)→α'(HCP) 相變遵循經(jīng)典的伯格斯取向關(guān)系 (Burgers Orientation Relationship, BOR)。任意兩種不同取向的 α' 馬氏體之間形成的晶界大多為大角度晶界 (HAGBs)，其理論取向差主要集中在 10.53°、60°、60.83°、63.26° 和 90° 五種特征角度，形成概率分別為 18.2%、36.4%、18.2%、18.2% 和 9%，其中 62° 附近的 HAGBs 占比高達(dá) 72.8%。

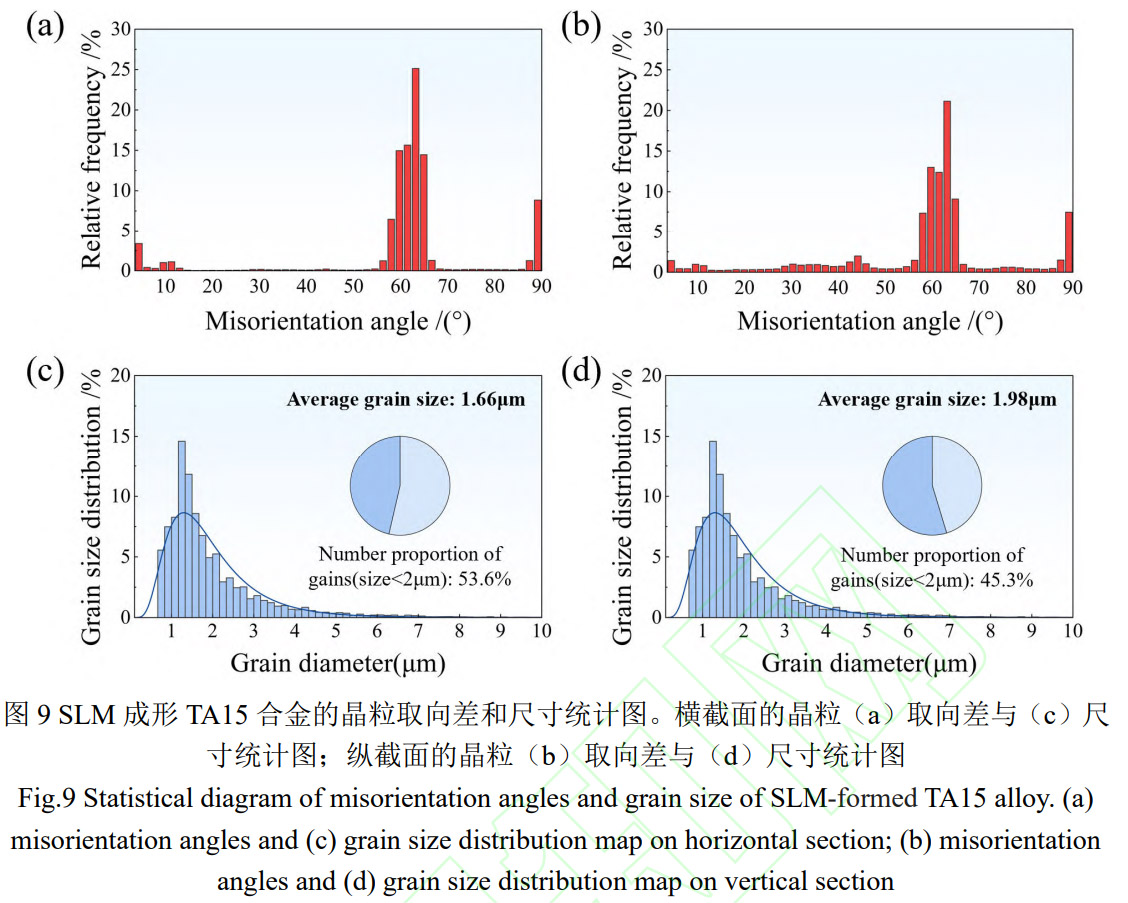

然而根據(jù)實(shí)際取向差分布統(tǒng)計(jì)顯示，橫、縱截面在 62° 附近的 HAGBs 占比顯著低于理論值，分別為 55.6% 和 46.5%。盡管其他特征角度的分布趨勢與理論相符，但概率均有所降低。這種理論與實(shí)際的偏差是由于 SLM 極端的非平衡快速凝固條件使得部分 β→α 相變偏離了理想的伯格斯關(guān)系，從而促進(jìn)了其它非理論取向的形成。理想的網(wǎng)籃組織嚴(yán)格遵循伯格斯關(guān)系，具有較強(qiáng)的幾何互鎖效應(yīng)，而非理論取向削弱了這種幾何互鎖，當(dāng)一個(gè)區(qū)域發(fā)生滑移時(shí)，應(yīng)力可以更有效地傳遞給取向各異的相鄰晶粒，從而激活更多種類的滑移系來共同承載塑性變形，避免應(yīng)變過度集中，從而表現(xiàn)出宏觀塑性提升。

從 SLM 成形 TA15 合金晶粒尺寸統(tǒng)計(jì)圖可以看到，橫截面的平均晶粒尺寸 (1.66 μm) 相較于縱截面 (1.98 μm) 減小了 16.2%，且橫截面的細(xì)晶 (<2 μm) 占比 (53.6%) 相對縱截面 (45.3%) 更高，其晶粒更為細(xì)小，而其細(xì)小的晶粒能夠阻礙位錯(cuò)運(yùn)動(dòng)，依據(jù)霍爾 - 佩奇 (Hall-Petch) 關(guān)系，這表示沿水平成形的試樣可能具有更高的拉伸強(qiáng)度。圖 10 為 SLM 成形 TA15 合金的極圖，其中橫截面 {0001} 取向相較明顯，最大織構(gòu)強(qiáng)度為 11.65，但三個(gè)特征晶面的投影均相對分散，沒有明顯的織構(gòu)；縱截面與橫截面類似，{0001} 取向相對顯著但投影不集中，最大織構(gòu)強(qiáng)度為 12.6，{112?0} 和 {101?0} 晶面投影分布隨機(jī)。兩個(gè)截面的晶面族在等高坐標(biāo)系上均呈彌散投影分布，雖然兩個(gè)方向上未體現(xiàn)出強(qiáng)的織構(gòu)表現(xiàn)，但存在擇優(yōu)取向差異。

2.4 力學(xué)性能

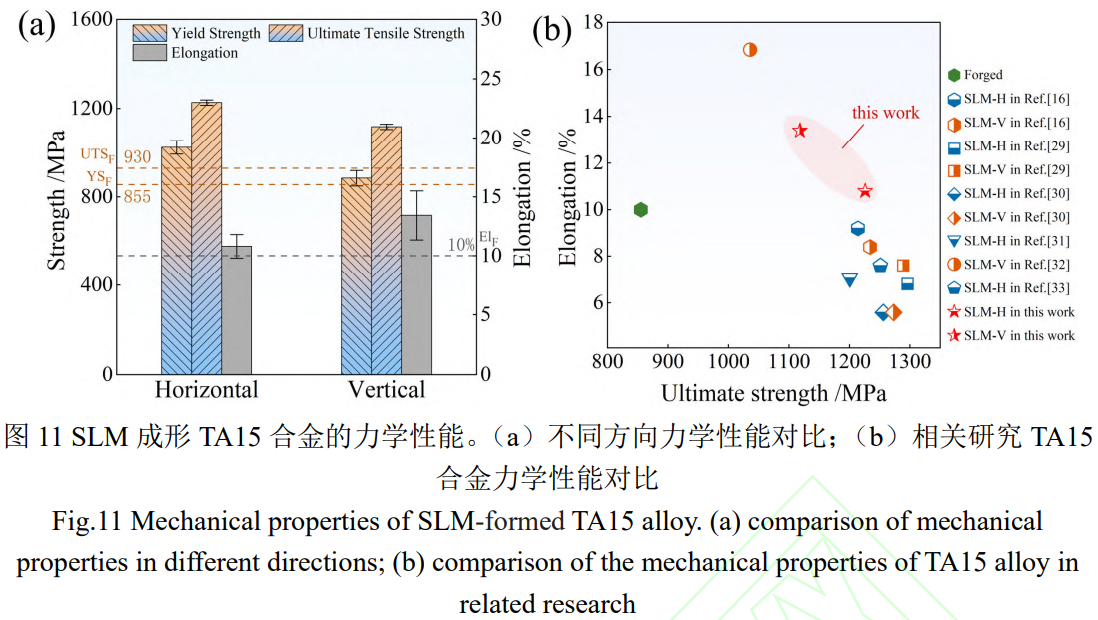

SLM 成形 TA15 合金的力學(xué)性能如圖 11 (a)。從圖中可見，對于沿水平方向成形的試樣，屈服強(qiáng)度和極限抗拉強(qiáng)度分別可達(dá) 1025 MPa 和 1226 MPa，延伸率為 10.8%；對于沿垂直方向成形的試樣，其屈服強(qiáng)度和極限抗拉強(qiáng)度分別為 885 MPa 和 1118 MPa，低于沿水平方向成形的拉伸試樣，但延伸率 (13.4%) 更高。兩個(gè)方向成形的 TA15 合金的力學(xué)性能都優(yōu)于退火態(tài)鍛件標(biāo)準(zhǔn)。SLM 成形 TA15 合金的顯微組織中 α' 針狀馬氏體具有高強(qiáng)度低韌性特點(diǎn)，在 TA15 合金的成形過程中，溶質(zhì)原子 Al 的固溶強(qiáng)化效應(yīng)，以及晶粒細(xì)小的過飽和固溶體的細(xì)晶強(qiáng)化作用，是 SLM 成形態(tài) TA15 合金力學(xué)性能達(dá)到并超過鍛件水平的主要原因。

圖 11 (b) 比較了本研究 SLM 成形 TA15 合金試樣、鍛件試樣和已報(bào)道的其他 SLM 成形 TA15 合金試樣的力學(xué)性能?？梢园l(fā)現(xiàn) SLM 成形 TA15 合金的拉伸性能均優(yōu)于鍛件加工的 TA15 合金，另外其他已報(bào)道的研究表明 SLM 成形 TA15 合金各向異性程度較弱，而本研究通過工藝參數(shù)優(yōu)化實(shí)現(xiàn) SLM 成形 TA15 合金各向異性特征的可控調(diào)節(jié)，如在特定方向上獲得高強(qiáng)度或者高塑性，也能在兼顧較高強(qiáng)度的同時(shí)獲得高塑性，從而實(shí)現(xiàn)綜合性能的最優(yōu)匹配。

通過差值比 DR (difference ratio) 來表征 TA15 合金沿水平和垂直平面成形試樣的各向異性力學(xué)性能。DRUTS、DRYS 和 DREL 分別表示 TA15 合金極限抗拉強(qiáng)度、屈服強(qiáng)度以及延伸率的差值比。DRUTS、DRYS 可以由式 (1) 進(jìn)行計(jì)算：

DREL 由式 (2) 進(jìn)行計(jì)算。

其中 TH 和 TV 分別表示沿水平和垂直方向成形試樣的強(qiáng)度，ElH 和 ElV 分別表示沿水平和垂直方向成形試樣的延伸率，差值越大表示其各向異性強(qiáng)度越強(qiáng)。計(jì)算得到的 DRYS，DRUTS 和 DREL 值分別為 15.82%、9.66% 和 24.07%，TA15 合金的力學(xué)性能的差值比基本大于 10%，表明 SLM 成形 TA15 鈦合金力學(xué)性能表現(xiàn)出各向異性，這與微觀組織的分析結(jié)論相符。

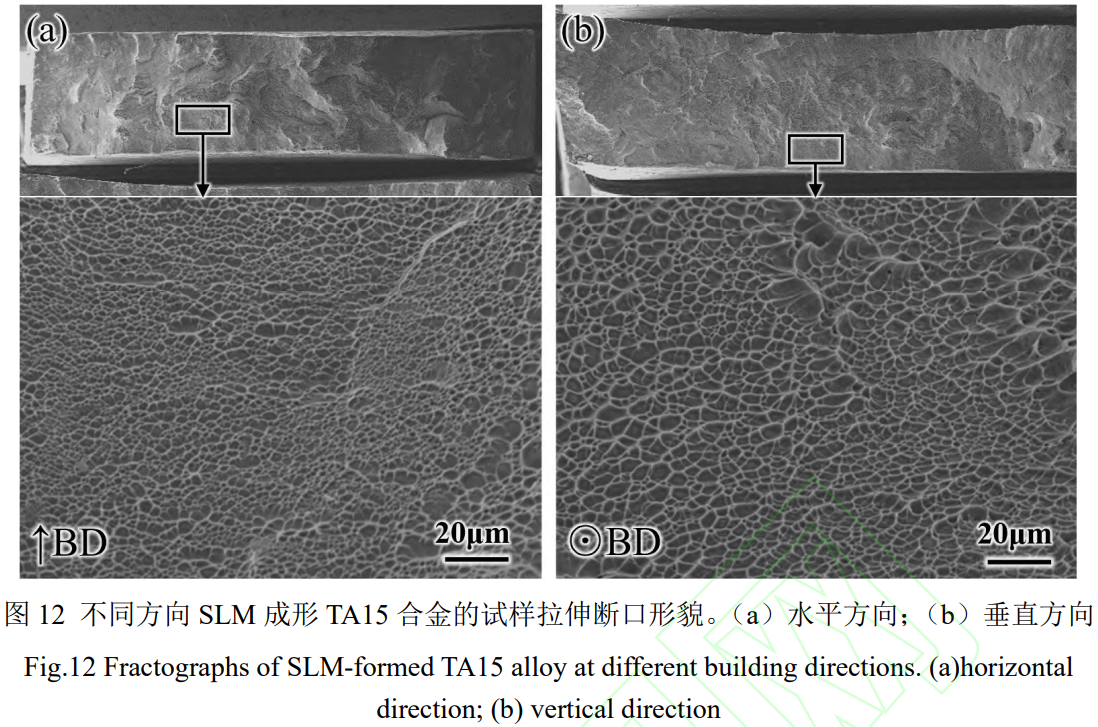

為進(jìn)一步研究不同方向 SLM 成形 TA15 合金拉伸性能的差異機(jī)制，對兩個(gè)方向成形試樣的拉伸試樣斷口進(jìn)行了掃描電子顯微鏡 (SEM) 觀察，結(jié)果如圖 12 所示。兩個(gè)方向上的試樣斷口總體均表現(xiàn)出典型的韌窩結(jié)構(gòu)，韌窩的形狀均呈現(xiàn)出近等軸的杯狀或碗狀特征，斷裂方式主要為微孔聚合型韌性斷裂。此外，可以觀察到沿水平方向成形的試樣斷口的韌窩尺寸整體略小于垂直方向，意味著在斷裂過程中，沿水平平面成形的試樣微孔在較小的塑性變形下就開始聚合和斷裂，其能量吸收較少，局部延展性相對垂直方向的試樣較低，這與力學(xué)性能的測試結(jié)果結(jié)論一致。

表 3 SLM 成形致密度大于 99.9% 的 TA15 合金試樣的工藝參數(shù)

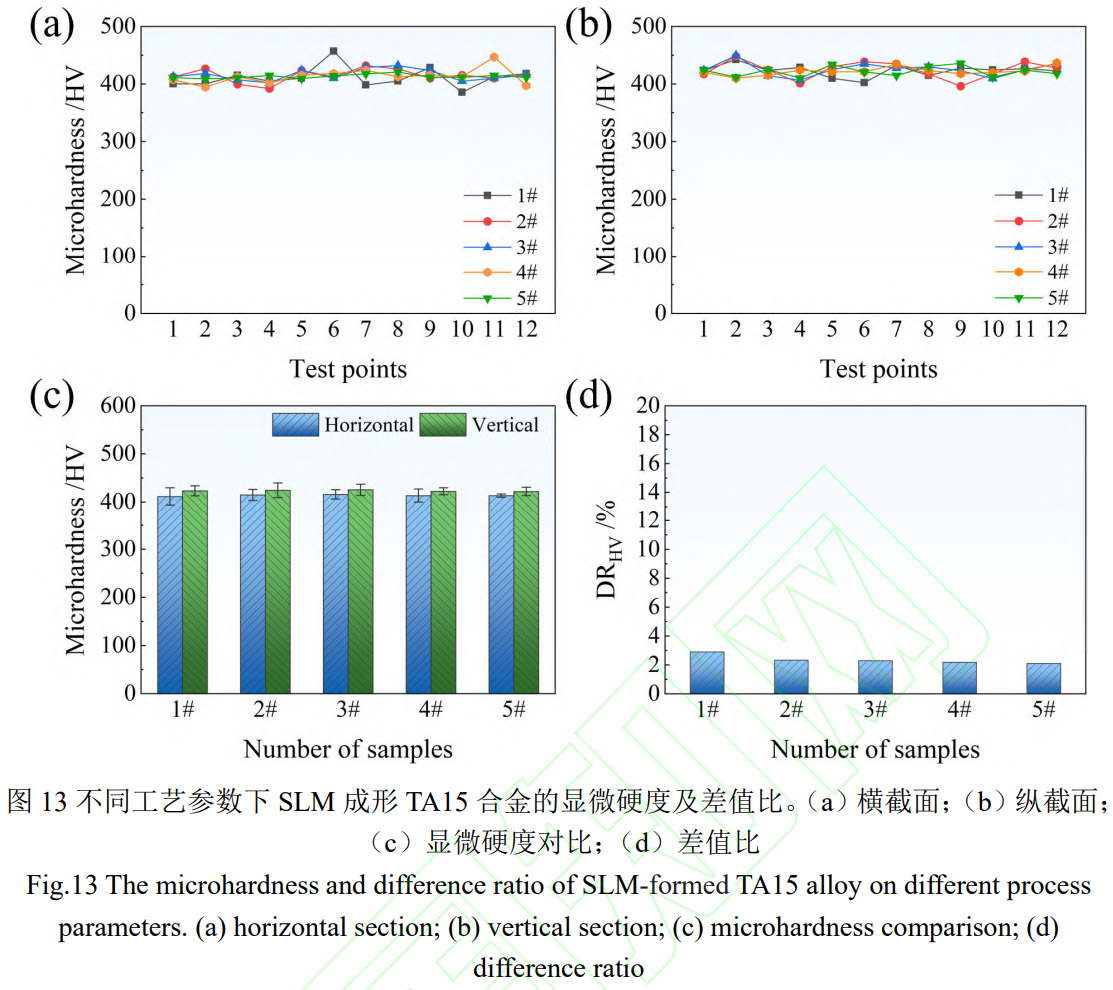

為評估 TA15 合金顯微硬度，采用了表 3 的五組工藝參數(shù)成形了系列 TA15 合金試樣，并測試了橫截面和縱截面的顯微硬度，同時(shí)采用公式 (1) 計(jì)算了硬度差值比 DRHV，結(jié)果如圖 13 所示。從圖 13 (a)、(b) 可觀察到，不同試樣的同一方向截面其顯微硬度基本相同，說明致密度成形的條件下，TA15 合金的顯微硬度基本不受工藝參數(shù)影響。進(jìn)一步對比發(fā)現(xiàn)，不同試樣的橫截面 (413 HV) 平均顯微硬度都略低于縱截面 (423 HV)，但其 DRHV 值均不超過 3%，因此可認(rèn)為 SLM 成形 TA15 合金的顯微硬度近乎各項(xiàng)同性。

3、結(jié)論

本文通過優(yōu)化 SLM 成形 TA15 合金的工藝參數(shù)，并成形了水平和垂直方向的試樣，并對成形態(tài) TA15 合金的微觀晶粒形貌及取向、拉伸性能和顯微硬度等進(jìn)行了研究，討論了微觀組織與力學(xué)性能之間的聯(lián)系，得到如下結(jié)論：

SLM 成形過程中近似自上而下的溫度梯度使 TA15 合金的顯微組織由典型的 β 柱狀結(jié)構(gòu)及其內(nèi)部的針狀馬氏體 α' 構(gòu)成，并且馬氏體 α' 晶粒長度從數(shù)百納米到上百微米，具有明顯的分級特征，彼此交錯(cuò)排列形成籃網(wǎng)狀結(jié)構(gòu)，使得 TA15 合金擁有高強(qiáng)度、高硬度的特性。

SLM 成形 TA15 合金的橫截面和縱截面的 α' 馬氏體晶粒分別以 <0001> 取向和 < 1?21?0 > 取向?yàn)橹?。β→?#39; 相變在遵循 Burgers 取向關(guān)系的同時(shí)呈彌散特征，這種由非平衡凝固誘導(dǎo)的非理想取向微觀結(jié)構(gòu)，削弱了剛性幾何互鎖效應(yīng)，促進(jìn)了應(yīng)力在晶粒間的有效轉(zhuǎn)遞與多滑移系的激活，從而改善了塑性變形能力。橫截面的平均晶粒尺寸 (1.66 μm) 較縱截面 (1.98 μm) 小 16.2%。雖然橫、縱截面晶面族在等高坐標(biāo)系上均呈彌散投影分布，織構(gòu)強(qiáng)度的方向性差異不明顯，但織構(gòu)存在擇優(yōu)取向。

SLM 成形的 TA15 合金室溫拉伸強(qiáng)度及延伸率均可達(dá)到鍛件標(biāo)準(zhǔn)。沿水平方向成形試樣的屈服強(qiáng)度 (1025 MPa) 和極限抗拉強(qiáng)度 (1226 MPa) 比垂直方向分別高 15.82%(855 MPa) 和 9.66%(1118 MPa)，但延伸率 (10.8%) 則降低 24.07%(13.4%)，拉伸性能表現(xiàn)出各向異性。顯微硬度在兩個(gè)方向上相差不超過 3%，不存在明顯的各向異性。歸其原因，顯微硬度的各向同性是受微觀下形態(tài)均勻的精細(xì) α' 馬氏體主導(dǎo)，而宏觀力學(xué)性能的各向異性則是不同方向的初生 β 晶粒的微觀形態(tài)與晶體織構(gòu)類型差異共同作用的結(jié)果。

參考文獻(xiàn)

[1] Haojie W, Fang Y, Zhimeng G, et al. Progress and challenge of 3D printing titanium and titanium alloys [J]. Rare Metal Materials and Engineering, 2021, 50 (2): 709-716.

[2] Williams J C, Boyer R R. Opportunities and issues in the application of titanium alloys for aerospace components [J]. Metals, 2020, 10 (6): 705.

[3] 顧冬冬，張紅梅，陳洪宇，等。航空航天高性能金屬材料構(gòu)件激光增材制造 [J]. 中國激光，2020, 47 (05):32-55.

[4] Ni C, Zhu J, Zhang B, et al. Recent advance in laser powder bed fusion of Ti–6Al–4V alloys: microstructure, mechanical properties and machinability [J]. Virtual and Physical Prototyping, 2025, 20 (1): e2446952.

[5] Yang J J, Yu H C, Yin J, et al. Formation and control of martensite in Ti-6A1-4V alloy produced by selective laser melting [J]. Materials & Design, 2016,108: 308-318.

[6] Al-Rubaie K S, Melotti S, Rabelo A, et al. Machinability of SLM-produced Ti6Al4V titanium alloy parts [J]. Journal of Manufacturing Processes, 2020, 57: 768-786.

[7] de Oliveira Campos F, Araujo A C, Munhoz A L J, et al. The influence of additive manufacturing on the micromilling machinability of Ti6Al4V: A comparison of SLM and commercial workpieces [J]. Journal of Manufacturing Processes, 2020, 60: 299-307.

[8] Wang J C, Liu Y J, Qin P, et al. Selective laser melting of Ti-35Nb composite from elemental powder mixture: Microstructure, mechanical behavior and corrosion behavior [J]. Materials Science and Engineering: A, 2019, 760: 214-224.

[9] Wang J, Liu Y, Rabadia C D, et al. Microstructural homogeneity and mechanical behavior of a selective laser melted Ti-35Nb alloy produced from an elemental powder mixture [J]. Journal of Materials Science & Technology, 2021, 61: 221-233.

[10] Fischer M, Joguet D, Robin G, et al. In situ elaboration of a binary Ti-26Nb alloy by selective laser melting of elemental titanium and titanium mixed powders [J]. Materials Science & Engineering C Materials for Biological Applications, 2016, 62 (2): 197–198.

[11] Huang S, Narayan R L, Tan J H K, et al. Resolving the porosity-unmelted inclusion dilemma during in-situ alloying of Ti34Nb via laser powder bed fusion [J]. Acta Materialia, 2021, 204: 116522.

[12] Maitan V, Shi J. Evaluating the predictability of surface roughness of Ti–6Al–4V alloy from selective laser melting [J]. Advanced Engineering Materials, 2023, 25 (14): 2300075.

[13] Fu J, Li H, Song X, et al. Multi-scale defects in powder-based additively manufactured metals and alloys [J]. Journal of Materials Science & Technology, 2022, 122: 165-199.

[14] Xiao Z, Chen C, Zhu H, et al. Study of residual stress in selective laser melting of Ti6Al4V [J]. Materials & Design, 2020, 193: 108846.

[15] Vafaei M, Ghanavati R, Saboori A, et al. The impact of heat treatment on microstructure, residual stress, and mechanical behavior of laser powder bed fusion additively manufactured Ti–6Al–2Sn–4Zr–2Mo alloy [J]. Journal of Materials Research and Technology, 2024, 33: 5731-5743.

[16] Huang S, Sun B, Guo S. Microstructure and property evaluation of TA15 titanium alloy fabricated by selective laser melting after heat treatment [J]. Optics & Laser Technology, 2021, 144: 107422.

[17] Wang L, Feng S, Wang Y, et al. The effect of porosity on the fatigue crack growth behavior of selective laser melted TA15 titanium alloy [J]. Engineering Failure Analysis, 2025, 170: 109305.

[18] Kunto?lu M, Salur E, Gupta M K, et al. A review on surface morphology and tribological behavior of titanium alloys via SLM processing [J]. Rapid Prototyping Journal, 2025, 31 (2): 271-285.

[19] Zheng Z, Jin X, Bai Y, et al. Microstructure and anisotropic mechanical properties of selective laser melted Ti6Al4V alloy under different scanning strategies [J]. Materials Science and Engineering: A, 2022, 831: 142236.

[20] 池煜璟，儀登豪，李健民，等。激光粉末床熔融成形 Ti6Al7Nb 合金的組織與力學(xué)性能研究 [J]. 中國激光，2025, 52 (4): 0402304.

[21] Gajera H, Shah D, Pancholi N. Effect of SLM process parameters on hardness and microstructure of stainless steel 316 material [J]. Materials Today: Proceedings, 2022, 50: 1653-1659.

[22] 王寧，黎振華，姚碧波，等。大粒徑 Ti6Al4V 粉末激光選區(qū)熔化成形工藝研究 [J]. 中國激光，2024, 51 (20): 2002304.

[23] 曹洋，張馳，劉洋，等。激光粉末床熔融 TA15 掃描間距對缺陷控制影響機(jī)制 [J]. 中國激光，2025, 52 (24): 2402302.

[24] 佘保楨。多光束激光選區(qū)熔化成形 TA15 合金的基礎(chǔ)研究 [D]. 武漢：華中科技大學(xué)，2019: 37-39.

[25] Yang J, Yu H, Yin J, et al. Formation and control of martensite in Ti-6Al-4V alloy produced by selective laser melting [J]. Materials & Design, 2016, 108:308-318.

[26] Gu D, Hagedorn Y C, Meiners W, et al. Densification behavior, microstructure evolution, and wear performance of selective laser melting processed commercially pure titanium [J]. Acta Materialia, 2012, 60 (9):3849-3860.

[27] Leyens C, Peters M. Titanium and titanium alloys: fundamentals and applications [M]. Berlin: Wiley-vch, 2006.

[28] 蔣軍杰。激光選區(qū)熔化成形 TA15 鈦合金工藝、組織演變與力學(xué)性能研究 [D]. 重慶大學(xué)，2020: 53-59.

[29] Jiang J, Ren Z, Ma Z, et al. Mechanical properties and microstructural evolution of TA15 Ti alloy processed by selective laser melting before and after annealing [J]. Materials Science and Engineering: A, 2020, 772: 138742.

[30] Yang S, Sun Q, Zhou S, et al. Mechanical properties and microstructural evolution of near α titanium alloy TA15 manufactured via laser powder bed fusion before and after heat treatment [J]. Materials Today Communications, 2025: 112616.

[31] Chen Z, Shen S, Yang L, et al. A novel laser continuous powder bed fusion of TA15 titanium alloy: Microstructure and properties [J]. Journal of Materials Research and Technology, 2024, 28: 3676-3686.

[32] Yang X, Shen D, Wang Q, et al. Microstructure control and high-temperature mechanical response of TA15 titanium alloy fabricated by selective laser melting [J]. Materials Today Communications, 2025: 114072.

[33] Jiang J, Liang C, Chen Y, et al. The Influence of Process Parameters on the Density, Microstructure, and Mechanical Properties of TA15 Titanium Alloy Fabricated by Selective Laser Melting [J]. Metals, 2025, 15 (3): 233.

（注，原文標(biāo)題：激光選區(qū)熔化成形TA15鈦合金的顯微組織與拉伸性能研究_盧璟祥）
