國產船用鈦合金Ti70（TA23）技術全面解析：成分設計、耐蝕機理、海洋工程應用與產業化進展

一、名義及化學成分

Ti70鈦板（國內牌號TA23）是中國自主研發的近α型中強耐蝕鈦合金，名義成分為Ti-2.5Al-2Zr-1Fe，通過添加低成本Fe元素替代部分貴金屬，在保證耐蝕性的同時顯著降低材料成本。該合金是在俄羅斯TA16的基礎上，通過添加廉價的Fe作為合金元素，調整Al、Zr含量，開發而成的近α中強鈦合金。其典型化學成分（質量分數）為：Al2.2-2.8%，Zr1.8-2.2%，Fe0.8-1.2%，其余為鈦基體。

該合金嚴格遵循GB/T3623-2022《鈦及鈦合金絲》標準，雜質元素控制（Fe≤0.3%，O≤0.18%）優于TA5合金，確保其在海洋環境中的長期穩定性。Ti70鈦合金的α/β轉變溫度為940~960℃，屬于近α型中強、耐蝕、可焊型鈦合金。

二、物理性能

Ti70鈦板的密度為4.51g/cm3，約為鋼的57%，這一特性使其在海洋裝備中應用時能夠顯著減輕結構重量，提高設備的機動性和能源效率。該合金的熱導率為16.95W/(m?K)，比TC4合金高，有利于降低熱應力風險，提高材料在溫度變化環境中的穩定性。其線膨脹系數為8.6×10??/℃，低于許多其他鈦合金，減少了溫度變化引起的變形問題。

三、機械性能

Ti70鈦板的室溫力學性能優異，退火態下抗拉強度可達700MPa以上，延伸率≥18%，表現出良好的強度和塑性平衡。該合金在低溫環境下仍保持良好的韌性，-40℃時的沖擊功可達32J以上，適用于極地海洋環境。

值得注意的是，Ti70鈦板的力學性能具有明顯的各向異性。研究表明，其橫向性能普遍低于縱向性能，這與軋制過程中形成的織構有關。例如，軋制態Ti70鈦板的縱向抗拉強度可達740MPa，而橫向抗拉強度約為720MPa，降低約2.7%。

熱加工對Ti70鈦板的力學性能有顯著影響。研究顯示，650℃熱成型后，Ti70鈦板的屈服強度為556MPa，與原始軋板相比下降了18%，抗拉強度為708MPa，并未發生明顯下降，延伸率為19.5%，與原始軋板相比下降了13%，沖擊功為15J，與原始軋板相比增加了25%；850℃熱成型后，屈服強度為523MPa，與原始軋板相比下降了23%，抗拉強度為641MPa，與原始軋板相比下降了11%，延伸率為18.5%，與原始軋板相比下降了18%，但沖擊功卻達到了53J，是原始軋板的4.4倍。

四、耐腐蝕性能

Ti70鈦板在海洋環境中表現出優異的耐腐蝕性能：

1.海水腐蝕速率：全浸試驗（3.5%NaCl溶液）中腐蝕速率≤0.001mm/a，優于TC4合金。

2.抗點蝕能力：在Cl?濃度35,000ppm的海水中，點蝕電位≥+0.8V（SCE），抗縫隙腐蝕性能優于TA10合金。

3.應力腐蝕敏感性：在pH3-11的模擬海水中，應力腐蝕閾值≥75%屈服強度，顯著優于不銹鋼。

4.抗生物污損：鈦合金表面形成的氧化膜具有良好的抗生物附著能力，減少海洋生物污損問題。

Ti70鈦板的耐腐蝕性主要來源于其表面形成的穩定氧化膜。在海水環境中，鈦表面迅速形成一層致密的TiO?鈍化膜，這層氧化膜在大多數海洋環境中都能保持穩定，提供優異的防護性能。研究表明，Ti70合金在人工海水中的腐蝕電位約為-0.15V（SCE），自腐蝕電流密度約為0.1μA/cm2，顯示出良好的耐腐蝕性。

典型案例：某型護衛艦海水淡化裝置采用Ti70鈦板制造，在Cl?濃度20,000ppm的環境中服役8年，腐蝕量不足0.03mm，維護周期延長至6年。另一案例是中國"奮斗者號"深潛器浮力調節系統管路選用Ti70鈦板，在10909米深海環境下保持結構穩定性，焊縫探傷合格率100%。

五、國際牌號對應

Ti70鈦板是中國自主研發的專用船用鈦合金牌號，與國際上的其他鈦合金牌號有一定的對應關系。在俄羅斯的鈦合金體系中，與之相近的牌號是TA16（ЛT3-B），但Ti70在成分和性能上進行了優化，更適合中國海洋環境的需求。

需要注意的是，Ti70與美國的Grade7鈦合金不同。美國Grade7鈦合金（Ti-0.15Pd）是在純鈦基礎上添加鈀元素提高耐腐蝕性，而Ti70是一種近α型合金，兩者在成分和應用上有明顯區別。

六、加工注意事項

6.1鍛造工藝

5.β相區鍛造：加熱至850-900℃，采用液壓機進行多向鍛造，總變形量≥70%，細化晶粒并消除原始β晶界。

6.終鍛溫度：≥750℃，避免低溫鍛造導致裂紋。

7.冷卻方式：鍛造后應緩慢冷卻，避免急冷產生內應力。

6.2切削加工

8.采用硬質合金刀具，切削速度≤60m/min（僅為TC4的60%），進給量≤0.15mm/r，需使用高壓冷卻液（壓力≥20MPa）防止刀具磨損。

9.避免使用含硫切削液，防止氫脆風險。

10.加工前需進行退火處理，降低材料硬度，提高切削性能。

6.3焊接工藝

11.TIG焊：采用高純氬氣（≥99.999%）保護，焊接電流120-150A，層間溫度≤150℃，焊縫深寬比≥2:1。

12.電子束焊：真空度≤10?3Pa，加速電壓150kV，束流30mA，焊縫深寬比≥3:1。

13.焊縫檢測：采用超聲波探傷（GB/T11345-2022），缺陷當量≤φ0.8mm，符合GB/T3621-2022標準。

14.焊后處理：焊接后需進行消除應力退火，溫度為550-600℃，保溫1-2小時。

6.4表面處理

15.酸洗采用HF:HNO?=1:3混合酸，溫度30-40℃，時間5-10分鐘，去除氧化皮并形成鈍化膜。

16.噴涂納米陶瓷涂層（如Al?O?-TiO?）可提升耐磨蝕性能3倍以上。

17.表面拋光處理可提高耐腐蝕性，減少海洋生物附著。

七、常見產品規格

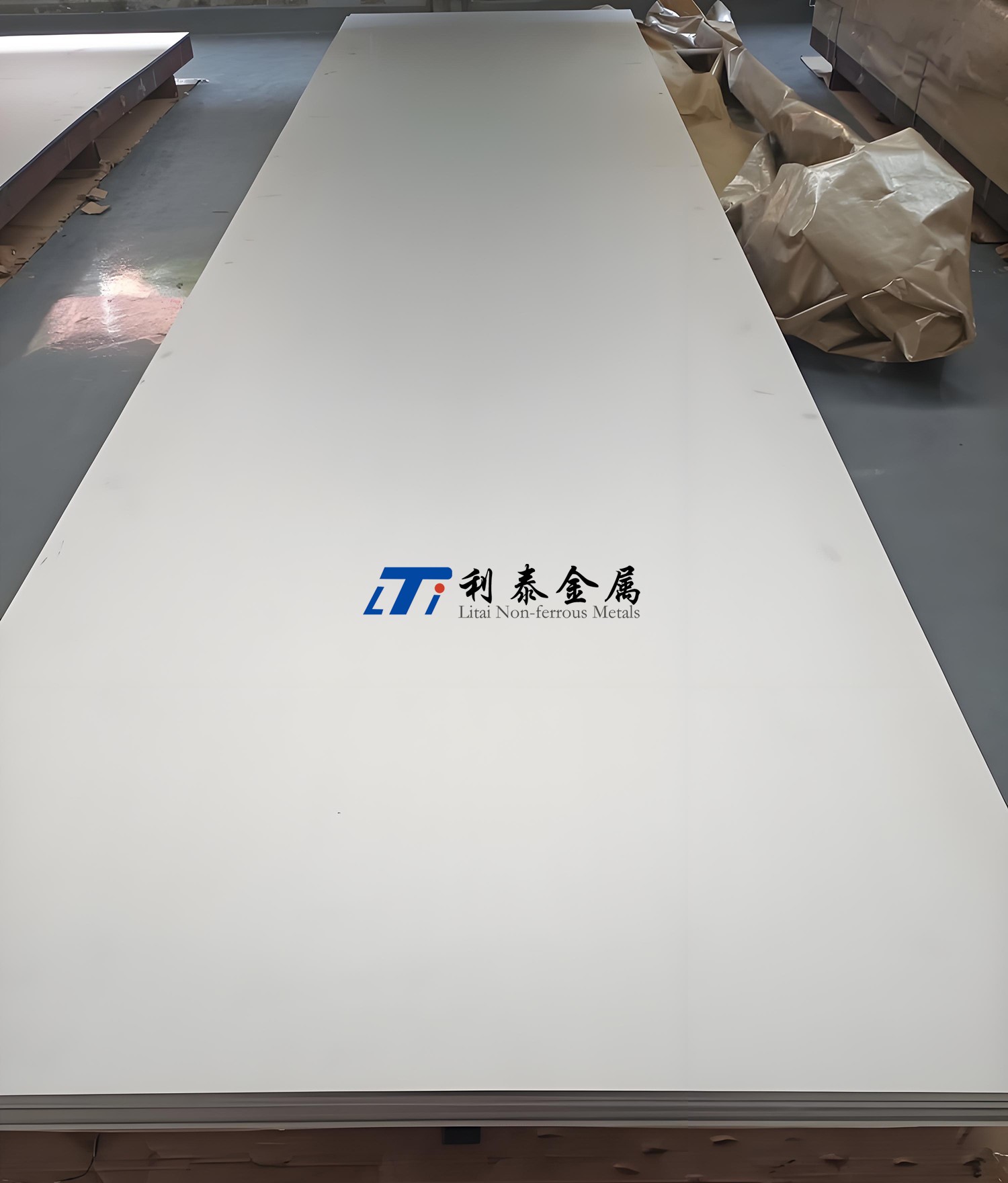

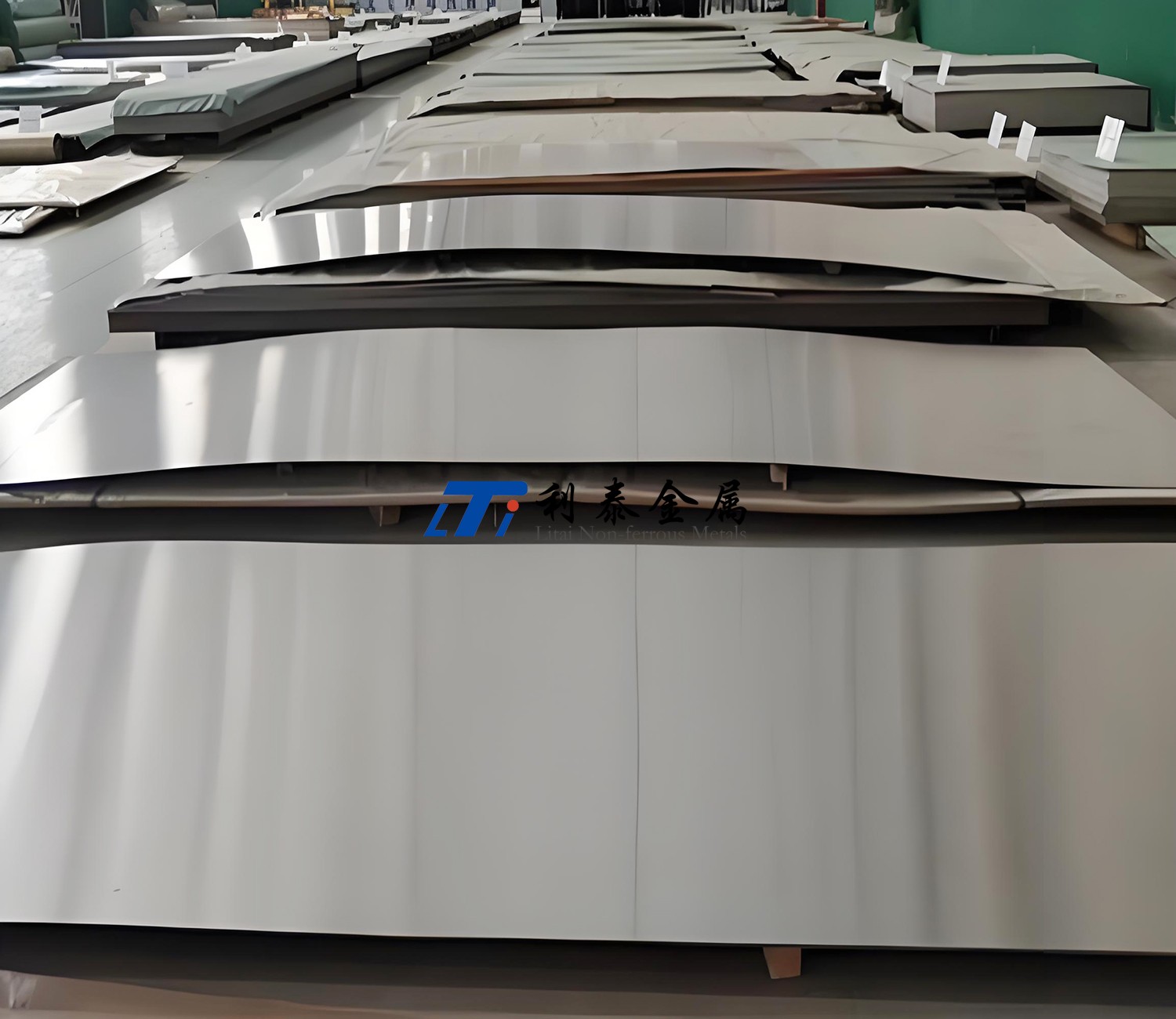

Ti70鈦板的常規供貨狀態有熱軋態（R）、冷軋態（Y）和退火態（M）三種。熱軋板的厚度通常為4-50mm，寬度可達2500mm，長度可達6000mm；冷軋板的厚度一般為0.8-4mm，寬度可達1500mm，長度可達3500mm。

在實際應用中，Ti70鈦板的尺寸規格可根據客戶需求進行定制。例如，某型驅逐艦聲納導流罩采用的Ti70鈦板規格為4×900～1000×Lmm，而某海上風電平臺海水冷卻系統使用的Ti70鈦板規格為6×900～1000×Lmm。

八、制造工藝與工藝流程

8.1熔煉工藝

Ti70鈦合金鑄錠是經真空自耗電弧爐三次熔煉得到，具體化學成分需嚴格控制。熔煉過程中，通過精確控制Al、Zr、Fe等元素的添加量，確保合金成分均勻穩定。三次熔煉工藝可有效降低雜質含量，提高材料純度，保證后續加工性能和最終產品質量。

8.2鍛造與軋制

鑄錠在β相區開坯，經多火次鍛造后，末火次在α+β兩相區鍛成板坯。板坯經表面處理后在β轉變溫度以下開坯，在α+β兩相區多火熱軋到8.0mm，然后中間退火和酸洗，熱軋在兩輥可逆式熱軋機上進行。之后，經兩輥可逆式冷軋機軋制5.0mm，經580℃×45min成品熱處理。

研究表明，Ti70鈦板的再結晶過程對其性能有重要影響。Ti70冷軋板材在612℃保溫30min開始再結晶，硬度HRC降低量達50%；684℃保溫30min完成再結晶，硬度HRC降低量達80%。因此，成品退火溫度一般控制在580-620℃之間，以獲得均勻的再結晶組織。

8.3典型工藝流程

1.真空自耗電弧爐熔煉→鑄錠

2.β相區開坯→多火次鍛造→板坯

3.表面處理→α+β兩相區熱軋→中間退火→酸洗

4.冷軋→成品退火→精整→檢驗→包裝

8.4關鍵工藝參數控制

5.熱軋溫度：在α+β兩相區（800-850℃）進行，終軋溫度≥700℃，厚度控制精度±0.1mm。

6.冷軋變形量：通?？刂圃?0-50%之間，以獲得良好的綜合性能。

7.退火工藝：中間退火溫度為650-700℃，保溫1-2小時；成品退火溫度為580-620℃，保溫45-60分鐘。

九、執行標準

Ti70鈦板的生產和檢驗嚴格遵循相關標準。其中，GB/T3621-2022《鈦及鈦合金板材》是最主要的國家標準，規定了鈦及鈦合金板材的技術要求、試驗方法、檢驗規則以及標志、包裝、運輸、貯存等。

GJB2744A-2018《艦船用鈦合金板材規范》是中國軍用標準，對Ti70鈦板在軍艦和海洋工程中的應用提出了更嚴格的要求。該標準特別關注材料的耐海水腐蝕性、焊接性能和低溫韌性等指標。

CB20094-2012《深海載人裝備用鈦合金材料技術條件》是針對深海裝備用鈦合金材料的行業標準，對Ti70鈦板在深海高壓環境下的性能提出了特殊要求。

十、核心應用領域與突破案例

10.1船舶與海洋工程

8.案例1：某型驅逐艦聲納導流罩采用Ti70鈦板制造，透聲性能較傳統鋼質結構提升40%，在南海海域服役5年無腐蝕開裂。

9.案例2：中國"奮斗者號"深潛器浮力調節系統管路選用Ti70鈦板，在10909米深海環境下保持結構穩定性，焊縫探傷合格率100%。

10.案例3：某型護衛艦海水淡化裝置采用Ti70鈦板制造，在Cl?濃度20,000ppm的環境中服役8年，腐蝕量不足0.03mm，維護周期延長至6年。

10.2海洋能源裝備

11.案例1：某海上風電平臺海水冷卻系統采用Ti70鈦板制造，在Cl?濃度15,000ppm的環境中，使用壽命較不銹鋼延長8倍，年維護成本降低70%。

12.案例2：荔灣3-1氣田采油樹采用Ti70鈦板制造，在硫化氫（H?S）濃度1000ppm的工況下，使用壽命較不銹鋼延長10倍。

13.案例3：某LNG儲罐使用Ti70鈦板制造低溫管道，在-196℃的超低溫環境下仍保持良好的韌性和耐腐蝕性，替代了傳統的9%鎳鋼。

10.3深海探測裝備

14.案例1：某型深海無人潛器的耐壓殼體采用Ti70鈦板制造，可承受6000米深海壓力，在多次深潛試驗中表現出色。

15.案例2：深海傳感器外殼使用Ti70鈦板制造，在長期海水浸泡和高壓環境下，仍保持良好的密封性和電絕緣性能。

16.案例3：某型深海觀測設備的框架結構采用Ti70鈦板制造，在海底長期服役過程中，未出現明顯腐蝕和變形。

十一、先進制造工藝進展

11.1超塑成型技術

西北有色金屬研究院采用超塑成型技術制備Ti70鈦板，成型精度達±0.1mm，已應用于某型潛艇耐壓殼體原型件。超塑成型技術可實現復雜曲面的高精度成型，減少加工余量和后續處理工作量，提高材料利用率和生產效率。

11.2表面納米化處理

超聲噴丸技術使Ti70鈦板表層晶粒細化至50nm，疲勞強度提升20%，已在某型護衛艦推進軸中試用。表面納米化處理可顯著改善材料的表面性能，提高抗疲勞和耐腐蝕能力，延長使用壽命。

11.3電子束焊接技術

采用真空電子束焊接（加速電壓150kV，束流30mA），焊縫深寬比≥3:1，焊接變形量≤0.5mm/m，已應用于LNG儲罐制造。電子束焊接技術具有能量密度高、焊縫深寬比大、熱影響區小等優點，特別適合Ti70鈦板的焊接。

11.4激光選區熔化（SLM）技術

激光選區熔化（SLM）3D打印技術實現Ti70鈦板微流道一體化成型，材料利用率提升至95%，流道尺寸精度達±3μm。這項技術可實現傳統加工方法難以完成的復雜結構，為海洋能源裝備的輕量化和功能集成提供了新途徑。

11.5卷對卷（R2R）磁控濺射鍍膜技術

卷對卷磁控濺射鍍膜系統將鍍鎳層沉積速率提升至50nm/s，涂層厚度波動控制在±5%以內。該技術可實現大面積、均勻的金屬涂層，提高Ti70鈦板的耐腐蝕性和耐磨性。

十二、國內外產業化對比

中國Ti70鈦板的產業化始于2010年代，經過多年發展，已形成一定規模。寶鈦股份、西部材料、寶色股份等企業已實現Ti70鈦板的批量生產，并在海洋工程和深海裝備中得到應用。

在熔煉技術方面，中國已能穩定生產φ680mm的Ti70鑄錠，但與國際先進水平的φ800mm鑄錠相比，仍有差距。大尺寸鑄錠可減少后續加工道次，提高成材率和生產效率。

在板材尺寸方面，中國Ti70鈦板的最大寬度為2500mm，而日本已能生產3000mm寬的鈦板。寬幅板材可減少焊縫數量，提高結構完整性和可靠性，特別適合大型海洋裝備的制造。

在加工效率方面，中國Ti70鈦板的熱軋成材率為65-70%，而俄羅斯可達75-80%。提高成材率可降低生產成本，提高市場競爭力。

在產品精度方面，中國Ti70鈦板的厚度公差為±0.1mm，平面度≤3mm/m，而歐洲同類產品的厚度公差可達±0.05mm，平面度≤2mm/m。提高產品精度可減少后續加工工作量，提高裝配效率。

十三、與其他鈦合金的區別

Ti70鈦板與其他船用鈦合金相比，具有以下特點：

與Ti31相比：Ti70的強度略高（700MPavs600-750MPa），但Ti31的焊接性能更好，更適合需要大量焊接的船體結構。Ti70的成本低于Ti31，適合非承力部件和低溫環境。

與Ti75相比：Ti75的深海耐壓性能更好，可承受6000米水深壓力，而Ti70更適合中等深度（3000米以內）的海洋環境。Ti75的抗硫化物腐蝕性能優于Ti70，更適合含硫油氣田環境。

與Ti80相比：Ti80是高強鈦合金，抗拉強度可達950-1100MPa，主要用于潛艇耐壓殼體和艦船裝甲等對強度要求極高的部位。Ti80的成本顯著高于Ti70，加工難度也更大。

與TC4相比：TC4是應用最廣泛的鈦合金，綜合性能優異，強度、耐腐蝕性和加工性都比較均衡。與TC4相比，Ti70的耐海水腐蝕性更好，成本更低，但強度略低。

與TA5相比：TA5是傳統的船用鈦合金，成本低，耐海水腐蝕性好，但強度和低溫韌性不如Ti70。Ti70在低溫環境下的韌性顯著優于TA5，更適合極地海洋環境。

與TA10相比：TA10的耐縫隙腐蝕和抗生物污損性能優于Ti70，特別適合海水淡化設備和海底觀測儀器等容易發生縫隙腐蝕的場合。但TA10的強度較低，不適合承受較大載荷的結構件。

十四、技術挑戰與前沿攻關

14.1技術挑戰

大尺寸板材制造：國內Ti70鈦板最大寬度2500mm，而海洋平臺需3000mm以上寬幅板材，需突破軋制力分配與板形控制技術。寬幅板材可減少焊縫數量，提高結構完整性，但對軋制設備和工藝提出了更高要求。

焊接變形控制：大厚度板材焊接后變形量可達4mm/m，需開發自適應矯正技術（如激光熱應力消除）。焊接變形會影響結構尺寸精度和性能，增加后續校形工作量和成本。

成本控制：Ti70鈦板成本較TA5合金高20%，需通過復合熔煉工藝（如電子束冷床爐熔煉）降低雜質含量并提升成材率。降低成本是擴大Ti70鈦板應用范圍的關鍵。

深潛高壓環境適應性：在深海高壓環境下，Ti70鈦板的長期性能穩定性和可靠性需要進一步研究。深海環境中的高壓、低溫、低氧等因素會影響材料的力學性能和腐蝕行為。

14.2前沿攻關

稀土微合金化：添加0.05%La或Ce，改善焊接熱影響區韌性，減少裂紋敏感性，已在某型護衛艦焊接中試用。稀土元素可細化晶粒，改善組織均勻性，提高材料的綜合性能。

智能化生產：引入AI視覺檢測系統，實時監控軋制過程，厚度公差控制精度提升至±0.05mm，已在某企業試點。智能化生產可提高產品質量穩定性和生產效率，降低人工成本。

綠色制造工藝：推廣電子束熔煉替代傳統VAR工藝，能耗降低30%，已在某鈦業公司示范線運行。綠色制造工藝可減少能源消耗和環境污染，符合可持續發展要求。

超低溫韌性提升：針對北極冰區船舶，優化Ti70鈦板低溫韌性（-50℃沖擊功≥50J），已應用于某破冰船推進軸。提升超低溫韌性可擴大Ti70鈦板在極地海洋環境中的應用。

氫脆防護技術：研究Ti70鈦板在含氫環境中的行為，開發有效的氫脆防護技術。在深海低溶解氧環境下，鈦合金表面氧化膜破裂后難以修復，容易發生氫脆，影響材料的安全性和可靠性。

十五、趨勢展望

15.1綠色制造與循環經濟

推廣電子束熔煉技術：電子束熔煉技術可降低能耗30%，減少雜質含量，提高材料純度和性能。該技術已在某鈦業公司示范線運行，未來將逐步推廣應用。

發展廢鈦再生技術：開發Ti70鈦板電解再生技術，回收率>95%，碳足跡降低50%。廢鈦再生可降低原材料成本，減少資源浪費，促進循環經濟發展。

15.2智能化與數字化

數字孿生技術應用：數字孿生模型優化軋制參數，使板材性能波動范圍縮小至±3%。數字孿生技術可實現生產過程的精準控制和優化，提高產品質量穩定性。

結構健康監測系統：開發集成光纖傳感器的Ti70鈦板，實現實時腐蝕狀態監測和壽命預警。結構健康監測系統可提高海洋裝備的安全性和可靠性，減少維護成本和停機時間。

15.3材料創新與應用拓展

極地海洋工程應用：優化Ti70鈦板低溫韌性（-50℃沖擊功≥50J），應用于破冰船外殼和低溫管路系統。極地海洋資源開發是未來重要方向，對材料的低溫性能提出了更高要求。

新能源領域拓展：將Ti70鈦板的抗沖擊技術遷移至新能源汽車電池包框架，減重30%且抗碰撞性能提升50%。新能源領域的輕量化需求為Ti70鈦板提供了新的應用機會。

跨材料復合應用：Ti70鈦板與碳纖維復合材料結合，用于深海立管制造，強度提升40%，重量降低35%。跨材料復合應用可充分發揮各材料的優勢，實現結構的輕量化和高性能。

15.4深海資源開發

深海礦產資源開發裝備：開發適用于深海礦產資源開發的Ti70鈦板裝備，如采礦機框架、輸送管道等。深海礦產資源是未來重要的戰略資源，開發相關裝備需要高性能材料支持。

海底觀測網絡：Ti70鈦板用于海底觀測網絡的傳感器封裝和支撐結構，實現長期可靠的海洋環境監測。海底觀測網絡是海洋科學研究和資源開發的重要基礎設施。

15.53D打印技術應用

定制化推進器：激光粉末床熔融（LPBF）成型Ti70鈦合金推進器，減重30%。3D打印技術可實現復雜結構的直接制造，提高設計自由度和材料利用率。

拓撲優化結構：隨著增材制造（3D打印鈦粉SLM工藝）成本下降，未來可能出現拓撲優化的Ti70輕量化耐壓結構，進一步推動深海裝備的技術革命。拓撲優化可在保證結構性能的前提下實現最大程度的輕量化。

總結

Ti70鈦板憑借"耐蝕-高強-低成本"的綜合優勢，在海洋能源與船舶工程領域占據重要地位。隨著大尺寸板材制造技術突破（如電子束熔煉、超塑成型）和智能化生產的推進，其應用場景將從傳統結構件向極地裝備、新能源等領域延伸。

未來需重點攻關寬幅板材軋制、焊接變形控制及成本優化技術，同時推動綠色制造與軍民融合，進一步釋放Ti70鈦板的產業價值。隨著深海資源開發和極地海洋工程的推進，Ti70鈦板將在海洋能源領域發揮越來越重要的作用，為我國海洋強國戰略提供有力支撐。
