航空緊固件用TC4/BT16/TB5鈦合金材料發展現狀與性能特點

螺栓、螺柱、螺釘、螺母、墊圈、銷、鉚釘等緊固件在飛機上用量極大，一架飛機所用的緊固件及彈性元件少則幾十萬件，多則幾百萬件，如俄羅斯的一架伊爾 -96飛機使用緊固件達 14.2 萬件，單架空客 A380 使用緊固件超過 100 萬件，波音 787 曾出現因緊固件短缺而延期交付的事件。隨著飛機先進性的提高，對緊固件材料的要求越來越高，高減重、耐腐蝕、無磁性、與復合材料相容性好的鈦合金逐漸成為先進飛機緊固件材料的首要選擇[1-3] ，F-16、F-18、F-35、F-22、C-17 等軍用戰斗機和運輸機上廣泛采用鈦合金緊固件并起到了良好效果，F-15 戰斗機用鈦合金緊固件占全機緊固件的 73%，C-17 大型軍用運輸機使用了 423000 個鈦合金銷釘和241000 個鈦合金螺栓；圖 -204 型客機采用 940kg 的BT16 鈦合金緊固件后，飛機減重達 688kg，波音 747 型飛機采用鈦合金緊固件代替合金鋼緊固件后，其單機總重量也減輕了 1814kg [2] 。

近年來，美國軍民用飛機上的合金鋼緊固件已基本被鈦合金緊固件所取代，而我國航天緊固件用鈦合金材料技術發展較晚，且長期依賴進口。隨著緊固件用鈦合金國產化進程的加快，進一步梳理緊固件用鈦合金材料及工藝發展現狀十分必要。

本文在回顧國內外鈦合金緊固件應用現狀的基礎上，對比分析了緊固件用鈦合金材料的性能特點，結合先進飛機對高性能緊固件的需求，介紹了幾種緊固件用高強韌鈦合金材料及緊固件加工工藝。

1、緊固件用鈦合金材料的發展及應用

1.1 國外緊固件用鈦合金的發展及應用

緊固件中大量使用的主要是螺栓，鈦合金螺栓要求抗剪強度和抗拉強度都要達到高強度鋼 30CrMnSiA 水平。鈦合金緊固件的首次使用要追溯到20世紀50年代，美國首先將 Ti-6Al-4V（Ti-64）螺栓用在 B-52 轟炸機上，取得顯著的減重效果[4] 。Ti-64的β穩定系數為0.27，密度小、強度和疲勞性能良好、合金成分簡單、半成品成本低，因此得到了廣泛應用和開發。1955 年就使用了 100 萬個 Ti-64 鈦合金螺栓，1958 年則達到 2000 萬個，并逐漸成為美國和西歐各國在航空航天部門應用的主要緊固件材料。但 Ti-64 的冷塑性很差，其緊固件成形只能熱鐓，而且尚需真空固溶（水冷）、時效等特殊設備，生產成本提高，同時由于其淬透性較差，不能保證大截面下性能一致性等原因，致使生產的螺栓尺寸受到限制，一般不超過 φ 19mm。隨后，美國開始將 Ti-3Al-8V-6Cr-4Mo-4Zr（β-C）用于制備緊固件，其強度水平達 1150MPa，且由于其淬透性較好，可生產 φ 38mm 的

大尺寸緊固件[5] 。

俄羅斯的緊固件主要采用 BT16（Ti-3Al-5Mo-4.5V），該合金屬 α+β 型高強鈦合金，其強度水平為1030MPa，主要半成品是熱軋棒材和冷鐓用磨光棒、絲材，主要用于制造緊固件，如螺栓、螺釘、螺母和鉚釘等，最高工作溫度 350℃。BT16 鈦合金在固溶時效狀態下的強度比 Ti-64 合金稍低，主要優點是在退火狀態下可以冷鐓成形，明顯提高了生產效率[6-7] 。因此，以冷變形方式制造的 BT16 緊固件在俄羅斯的機械制造業得到廣泛應用，并成為俄羅斯航空航天部門應用的主要標準件材料。

隨著 A380 等先進民用客機的推動，歐美國家相繼開始研究可以替代 Inconel718、A286 及 MP35N 等高溫合金制造的高強緊固件，備選合金有 β-LCB、Ti-153、β21S 和 Ti-3553 等鈦合金，但目前尚未見其實際應用于緊固件的報道。

1.2 國內緊固件用鈦合金的發展及應用

我國鈦合金緊固件的研制起步較晚。20 世紀 60年代中期，成都飛機設計研究所開始研究 TB2 鈦合金鉚釘用于鈦合金飛機機身，并于 20 世紀 70 年代末期完成相關工作的技術鑒定[8] 。到 20 世紀 80 年代后期，逐步開展了 TC4 鈦合金緊固件熱鐓技術的研究[9] 。同時，為了克服 TC4 合金頭部成型難的問題，參照國外雙金屬鈦合金鉚釘，研制塑性較好的 Ti-45Nb 鉚釘并通過摩擦焊接使 Ti-45Nb 鉚釘與 TC4 柳釘桿連接。為了緊跟國際先進航空航天緊固件的發展趨勢，我國也相繼仿制了一系列緊固件用鈦合金，如根據前蘇聯 BT3-1 合金仿制的 TC6（Ti-6Al-2.5Mo-1.5Cr-0.5Fe-0.3Si）馬氏體型 α/β 兩相鈦合金、仿制 BT16 的 TC16（Ti-3Al-5Mo-4.5V）鈦合金、參照美國 Ti-8Mo-8V-2Fe-3Al 合金研制的 TB3合金等。但我國生產的鈦合金緊固件質量并不穩定，大部分仍依賴進口，不僅價格較昂貴，而且經常由于采購供應不上，研制或生產處于“停工待釘”的狀態。因此，

我國自主研發的鈦合金緊固件在先進戰機上的用量很少。

在高強度緊固件方面，我國現役戰機的緊固件多采用進口高強度鋼 30CrMnSiA。近年來開始逐漸采用進口 Ti-64 鈦合金絲棒材制造 1100MPa 級的緊固件，TC16、TB8 鈦合金緊固件也相繼采用并起到了很好的減重效果。其中，TB8（β21S，Ti-15Mo-3Al-2.7Nb-0.2Si）鈦合金是美國 Timet 公司于 1989 年針對美國國家航空航天飛機計劃 NASP 對抗氧化金屬及復合材料基體的需求而研制的一種亞穩定 β 型鈦合金[10-11] ，不僅具有與 Ti-64 合金相似的抗蠕變能力、比 Ti-153 合金高 100 倍的抗氧化性和優良的耐蝕性能，而且和 Ti-153合金一樣具有與工業純鈦相似的冷變形性能，非常容易加工成板材、帶材、箔材、絲棒材等，是制造 1250MPa 級緊固件的理想鈦合金材料之一。但值得注意的是，TB8

鈦合金由于含有 15%（質量分數）的 Mo 元素很容易導致成分偏析，大規格鑄錠（>1t）生產困難，限制了規模生產和進一步推廣應用[1] 。

1.3 緊固件用鈦合金性能對比

表 1 列出了目前幾種緊固件常用鈦合金的性能。

表1 常見航空緊固件用鈦合金的性能

TC4、BT16、TB2、TB3、TB5 等制造的鈦合金緊固件旨在取代鋁合金和合金鋼緊固件，強度水平在 1000MPa 級以上；TB8 合金制造的緊固件已逐漸取代高強鋼和 TC4緊固件，強度水平在 1250MPa 以上。

Beta-C 作為目前使用較多的緊固件高強鈦合金，已經成功地進入商業化應用，并在 φ 38mm 的大尺寸緊固件上獲得應用，其主要原因在于該合金良好的淬透性和冷成形能力。另外，熱處理工藝對合金組織性能的調控也得到了充分的研究，其結果如表 2 所示。可以看出，熱處理工藝對鈦合金力學性能的影響較大，Beta-C 合金的抗拉強度可在 1200~1550MPa 范圍內調節，相對應地，其延伸率變化范圍為 9%~12%。

表2 不同處理工藝下Beta-C的室溫力學性能

2、高強緊固件用鈦合金研究進展

2.1 航空緊固件對材料力學性能的要求

航空緊固件在服役期間除了受靜載荷的作用外，還要經受由于飛行器起飛和降落、發動機振動、轉動件的高速旋轉、機動飛行和突風等因素產生的交變載荷的作用，因此對材料力學性能要求較高，必需檢測的性能包括拉伸強度、雙剪切強度和疲勞性能等。

在檢測技術方面，緊固件抗拉強度的檢測不同于材料性能測試，無需制備標準試樣，而是將鈦合金緊固件成品安裝在裝有特殊夾具的拉伸機上進行檢測，根據緊固件頭部形狀的不同，測試使用的夾具不同。在測試之前要求螺紋試樣在安裝螺母支承面以下應至少有兩扣不旋合螺紋，螺栓末端的不完整螺紋應伸出螺母頂部。

實測得的斷裂力值即為其抗拉強度。一般沉頭螺栓的理論抗拉強度是凸頭螺栓抗拉強度的 90% [12] 。

緊固件雙剪切強度測試也采用已成形的緊固件置于特定的剪切工裝上，通過對剪切工裝加壓使材料發生斷裂的最大壓強即為雙剪切強度。

由于鈦合金緊固件在使用之前采用了許多能夠提高疲勞壽命的熱機械處理方法，且材料的顯微組織、加工方法對疲勞壽命均有影響，因此緊固件的疲勞壽命的測試并不選用原材料或者半成品進行，而一般用緊固件成品進行測試。常用高強緊固件要求在 R=0.1，一定試驗載荷（按相關技術條件或者訂貨文件確定），試驗頻率不超過 210Hz 的疲勞條件下 13 萬次循環不失效[13] 。

隨著飛機先進性的提高和航空材料技術的發展，對緊固件及其材料提出了更高的減重要求。Ferrero [14] 提出了緊固件材料的兩步發展目標，如表 3 所示。第一階段要求緊固件抗拉強度、剪切強度分別達到 1241MPa和 703MPa 的水平，相應的材料抗拉強度、剪切強度和延伸率應分別達到 1379MPa、745MPa 和 10% 的水平。

表3   航空高強緊固件及材料性能要求

第二階段期望緊固件的抗拉強度、剪切強度分別達到1517MPa 和 862MPa 的水平，對材料的力學性能要求更高。

2.2 高強韌鈦合金技術的發展

表 4 列出了幾種近年來開發出的高強鈦合金材料及其室溫性能。不難發現，近 β 鈦合金由于具有優異的可淬性與剪切性能、較好冷成型能力及達到更高強度的潛力，有望作為高強緊固件用最佳的候選材料。其中，俄羅斯 BT22、美國的 Ti-5553 等合金強度水平均達到1250MPa，已成功應用于起落架等飛機關鍵結構，并正在進行擴大應用研究。Alcoa 公司近幾年利用 Ti-5553制造航空緊固件，合金的拉伸極限可在 1179~1496MPa之間進行調整，對應地，其延伸率調整范圍在 4%~13%之間。 φ 11mm 的 Ti-5553 合金 AERO-LITE 系列的銷釘在 MIL-STD-1312 標準下進行力學性能測試，結果表明，該合金最小拉伸極限為 63.6kN，雙剪切強度高于745MPa，載荷比 22kN/2.2kN、頻率 10Hz 加載下疲勞壽命超過 130000 次，螺紋的拉伸極限載荷超過了 94.3kN。

表4   幾種高強鈦合金室溫強度

這表明，Ti-5553 具有較高的強度和疲勞性能，但強度超過 1200MPa 時塑性低于 8%。為此，近年來，基于 Ti-5553 改型的 Ti-3553 合金作為緊固件應用，可獲得 75%的冷變形能力，抗拉強度和剪切強度高出 Ti-64 合金25% [15-16] 。

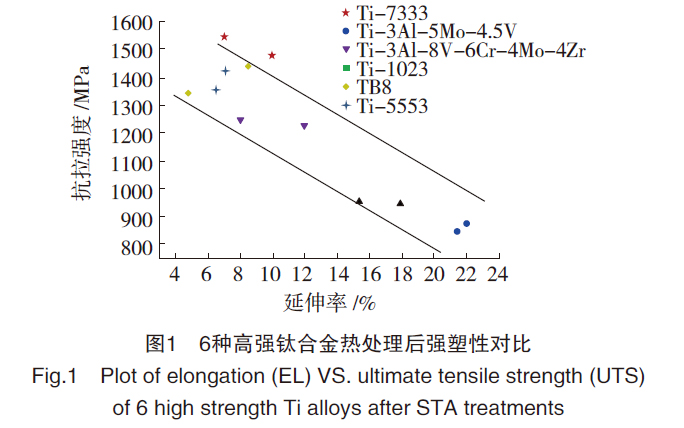

Ti-7333（Ti-7Mo-3Nb-3Cr-3Al）是 西 北 工 業大學開發的一種具有自主知識產權的新型近 β 鈦合金， φ 150mm 棒 材 經 簡 單 固 溶 時 效（820 ℃，50min/AC+580℃ 8h/AC）后抗拉強度大于 1350MPa、延伸率大于 8% [17] ，斷裂韌性 K IC 大于 90MPa·m -1/2 ，綜合性能優于同種規格的 Ti-5553 鈦合金棒材； φ 15~85mm 棒材經固溶時效（820℃，50min/AC+520~540℃，6h/AC）處理后，其抗拉強度大于 1400MPa，延伸率大于 8%，強度水平優于 TB8 等鈦合金棒材，如圖 1 所示。目前，Ti-7333合金正在進行高強緊固件的應用研究。

Du 等[18]報道了一種高強近 β 鈦合金 Ti-3.5Al-5Mo-6V-3Cr-2Sn-0.5Fe，經兩相區熱軋后的軋板經兩相區固溶和較低溫時效后其性能表現優異，抗拉強度可達到 1503MPa，同時延伸率達到 15%，也有望成為一種優異的緊固件用鈦合金材料。

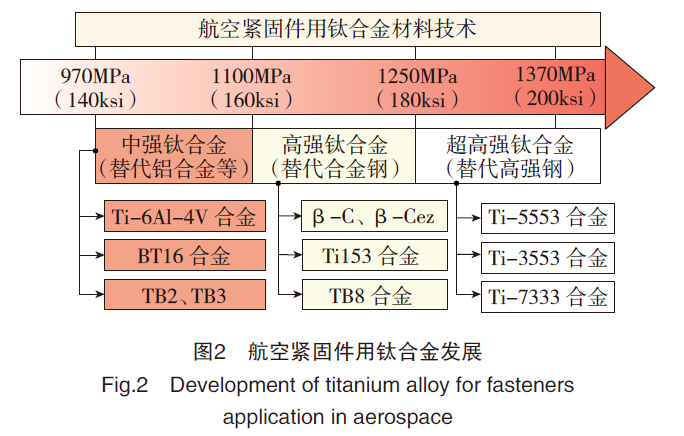

總之，航空緊固件用鈦合金已基本完成 970MPa（Ti-64、TB3）、1100MPa（β-C、Ti-153）、1250MPa（TB8）強度級別的材料研究，目前正在進行 1370MPa 級別的Ti-3553、Ti-7333 合金的緊固件應用研究，如圖 2 所示。

3、鈦合金棒絲材及緊固件加工工藝進展

在不斷發展更高強度鈦合金材料的同時，國內外也非常重視熱機械處理工藝、組織性能穩定性控制技術等方面的深入研究，如在對 TIMETAL-LCB、Ti-153、β-21S 和 BT22 等高強度鈦合金的強韌化機理研究中發現，合適的固溶時效＋熱機械處理工藝可以得到細小（尺寸約為 10μm）而均勻分布的 α ＋ β 細晶組織，獲得超高強度（抗拉強度 1500~1600MPa）和塑性（延伸率8%）的最佳匹配[19-21] 。

合理的熱變形工藝對獲得具有良好組織和綜合力學性能棒絲材具有重要影響。棒絲材生產過程中包含的熱變形工藝包括了加熱溫度、變形量和軋制速度等。

例如，為了使得 BT16 合金晶界 α 相充分破碎為片狀組織，變形前加熱溫度的選擇應能夠保證熱變形在 β 相區開始并在兩相區結束，即加熱溫度應在 T β 以上，但不宜過高，溫度過高導致變形在 β 相區結束，晶界 α 相無法充分破碎。變形量對組織的影響也很重要，若變形量過大（≥ 70%），片狀組織容易發生球化且導致變形不均勻；若變形量過小（≤ 30%），則變形難以保證組織充分細化。軋制速度對組織影響與變形量類似，速度過快，容易出現過熱組織；過慢則不利于組織細化。目前，棒絲材的軋制方法主要包括了縱向軋制法和螺旋軋制法。

采用縱向軋制法時易使得棒材產生強烈變形中心區。而螺旋軋制不僅使棒材在縱向而且在徑向均能產生流動的剪切變形，有助于獲得均勻的組織[22] 。因此，目前大多采用螺旋軋制工藝來獲得組織和綜合性能優異的棒絲材。

鈦合金緊固件制造流程主要包括了緊固件頭部成形、螺紋成形及頭下圓角擠壓，其次還包括了熱處理、無心磨削、表面處理等[23] 。首先，緊固件頭部成形需采用鐓鍛成形設備完成，成形方式主要包括冷鐓和熱鐓。且隨著鐓鍛工藝的不斷發展，鐓鍛設備已向數控化發展。

如各國相關廠家開發的多模成形用鐓機，從送料及切料長度、加熱溫度及調整、加工效率、模具及推桿位置設定等均可實現數字調整，優化加工質量，并可根據不同品種采用不同加工工藝，提高加工效率。其次，航空緊固件對螺紋的精度要求高，質量要求嚴。外螺紋的成形方法一般包括搓絲法、滾絲法和車削法等。由于車削法會將金屬流線切斷，降低緊固件的力學性能。因此，目前主要采用搓絲法和滾絲法制備緊固件外螺紋。對于小規格緊固件，一般采用數控溫搓絲機來實現。溫搓絲過程涉及緊固件的軟化與硬化，可較好地改善絲板應力狀態，減少崩牙的可能，使工件折迭減小，滿足鈦緊固件的質量要求。對大規格緊固件，一般采用數控溫滾絲機來實現，除上述優點外，數控溫滾絲機與傳統機械滾絲機比，還具有設定速度快、質量易控制等優點。外螺紋的成形大多采用數控滾絲機，實現滾絲質量的監控功能，滿足高效生產需要。另外，鈦合金材料對缺口敏感性強，在緊固件頭桿連接部位存在較大的應力集中，影響緊固件性能。因此，需將螺栓頭部下的圓角進行強化。目前，大多采用高效圓角強化機作用在頭桿過渡處形成一條塑性變形帶，通過產生殘余壓應力、提高硬度、減小表面粗糙度來提高連接處的機械強度與疲勞強度[24] 。

除此之外，緊固件的制備流程還包括了車削加工、表面涂覆、自動化缺陷檢測等。且隨著對緊固件性能要求的持續提高，其加工工藝也需不斷地進行改進。

4、結論

鈦合金緊固件由于密度小、強度高、耐腐蝕等優點，廣泛地應用于航空航天領域。歐美等航空工業發達國家研制鈦合金緊固件起步早，已形成了符合自身工藝技術的鈦合金材料體系，且在航空航天領域獲得了大量應用。而我國航空鈦合金緊固件的研制起步較晚，緊固件的研制大多以跟蹤仿制和技術借鑒為主，缺乏自主知識產權，新材料的研發與應用研究脫節。同時，高強緊固件用鈦合金材料及緊固件制造工藝成熟度偏低。但隨著航空航天產業的不斷發展，我國對鈦合金緊固件特別是超高強度鈦合金緊固件的需求將會持續增長，因此加快高強緊固件用鈦合金材料及應用技術研究，盡快形成我國鈦合金緊固件材料體系已迫在眉睫。

參考文獻

[1] 張利軍 , 王幸運 , 郭啟義 , 等 . 鈦合金材料在我國航空緊固件中的應用 [J]. 航空制造技術 , 2013, 56(16):129-133.ZHANG Lijun, WANG Xingyun, GUO Qiyi, et al. Application oftitanium alloy in Chinese aircraft fastener[J]. Aeronautical ManufacturingTechnology, 2013, 56(16): 129-133.

[2] 張樹啟 . 緊固件用高強度鈦合金的發展 [J]. 鈦工業進展 ,1998(5): 1-3.ZHANG Shuqi. Development of high-strength fasteners titanium[J].Titanium Industry Progress, 1998(5): 1-3.

[3] 張慶玲，王慶如，李興無 . 航空用鈦合金緊固件選材分析 [J].材料工程 , 2007(1): 11-14.ZHANG Qingling, WANG Qingru, LI Xingwu. Materials selectionanalysis for titanium alloy fasteners in aviation industry[J]. Journal ofMaterials Engineering, 2007(1): 11-14.

[4] 金和喜 , 魏克湘 , 李建明 , 等 . 航空用鈦合金研究進展 [J].中國有色金屬學報 , 2015, 25(2): 280-292.JIN Hexi, WEI Kexiang, LI Jianming, et al. Research development of titanium alloy in aerospace industry[J]. The Chinese Journal of NonferrousMetals, 2015, 25(2): 280-292.

[5] BOYER R R. Applications of beta titanium alloys in airframes[J].The Minerals, Metal & Materials Society (USA), 1993, 2: 335-346.

[6] NYAKANA S L, FANNING J C, BOYER R R. Quick referenceguide for β titanium alloys in the 00s[J]. Journal of Materials Engineeringand Performance, 2005, 14(6): 799-811.

[7] 趙慶云 , 徐鋒 . 航空緊固件用鈦合金的研究進展 [J]. 中國有色金屬學報 , 2010, 25(1): s1021-s1023.ZHAO Qingyun, XU Feng. Research progress of titanium alloy for aerospace fasteners[J]. The Chinese Journal of Nonferrous Metals, 2010,25(1): s1021-s1023.

[8] 《中國航空材料手冊》編輯委員會 . 中國航空材料手冊 [M].北京 : 中國標準出版社 , 2002.Editorial Board of China Aeronautical Materials Handbook. Chinaaeronautical materials handbook[M]. Beijing: China Standard Press, 2002.

[9] 劉風雷 . 我國航空鈦合金緊固件的發展 [J]. 航空制造技術 ,2000, 43(6): 39-40.LIU Fenglei. Development of aeronautical ti alloy fastener in China[J].Aeronautical Manufacturing Technology, 2000, 43(6): 39-40.

[10] SCHUTZ R W. Environmental behavior of beta titaniumalloys[J]. Journal of the Minerals Metals & Materials Society, 1994, 46(7):24-29.

[11] BOYER R R. Aerospace applications of beta titanium alloys[J].Jom the Journal of the Minerals Metals & Materials Society, 1994, 46(7):20-23.

[12] 國防科學技術工業委員會.緊固件試驗方法拉伸強度: GJB715.23A-2008[S/OL]. [2008-03-17]. http://www.queshao.com/docs/359405/.Commission of Science. Fastener test methods tensile strength:GJB 715.23A-2008[S/OL]. [2008-03-17]. http://www.queshao.com/docs/359405/.

[13] 國防科學技術工業委員會 . 緊固件試驗方法拉伸疲勞 : GJB 715.30A-2002 [S/OL]. [2002-11-18]. http://www.zbgb.org/Fulltext539910.htm. Commission of Science. GJB 715.30A-2002, Fastener test methodsTension fatigue[S/OL]. [2002-11-18]. http://www.zbgb.org/Fulltext539910.htm.

[14] FERRERO J G. Candidate materials for high-strength fastenerapplications in both the aerospace and automotive industries[J]. Journal ofMaterials Engineering and Performance, 2005, 14(6): 691.

[15] 馮穎芳 . 世界鈦及鈦合金的應用研究進展 [J]. 世界有色金屬 , 2012(4): 54-57.FENG Yingfang. Research advances in the world of titanium andtitanium alloys[J]. World Nonferrous Metal, 2012(4): 54-57.

[16] PARKE M J. New prospects of high strength titanium alloysVST55531, VST3553, VST2b, and VST3331 for fastener, tube andstructural applications[C]//Proceedings of 5th Advanced AerospaceMaterials and Processes (AeroMat) Conference and Exposition. ASM, 2014.

[17] FAN J K, LI J S, KOU H C, et al. Microstructure andmechanical property correlation and property optimization of a near βtitanium alloy Ti-7333[J]. Journal of Alloys and Compounds, 2016, 682:517-524.

[18] DU Z X, XIAO S L, SHEN Y P, et al. Effect of hot rolling andheat treatment on microstructure and tensile properties of high strength betatitanium alloy sheets[J]. Materials Science and Engineering: A, 2015, 63:67-74.

[19] XU T W, LI J S, ZHANG S S, et al. Cold deformation behaviorof the Ti-15Mo-3Al-2.7 Nb-0.2 Si alloy and its effect on α precipitationand tensile properties in aging treatment[J]. Journal of Alloys andCompounds, 2016, 682: 404-411.

[20] LIU C M, WANG H M, TIAN X J, et al. Microstructure andtensile properties of laser melting deposited Ti-5Al-5Mo-5V-1Cr-1Fenear β titanium alloy[J]. Materials Science and Engineering: A, 2013, 586:323-329.

[21] WU G Q, SHI C L, SHA W, et al. Microstructure and high cyclefatigue fracture surface of a Ti-5Al-5Mo-5V-1Cr-1Fe titanium alloy[J].Materials Science and Engineering: A, 2013, 575: 111-118.

[22] 沙愛學 , 王慶如 , 李興無 . BT16 鈦合金緊固件加工工藝分析 [J]. 稀有金屬材料與工程 , 2006, 35(3): 455-458.SHA Aixue, WANG Qingru, LI Xingwu. Process analysis of BTl6titanium alloy fastener[J]. Rare Metal Materials and Engineering, 2006,35(3): 455-458.

[23] 周蕓 , 王超 . 鈦合金緊固件生產技術 [J]. 鈦工業進展 ,2001(1): 12-15.ZHOU Yun, WANG Chao. Titanium fasteners productiontechnology[J]. Titanium Industry Progress, 2001(1): 12-15.

[24] 李國海 , 李滿良 . 曲軸圓角滾壓強化工藝 [J]. 制造技術與機床 , 2003(5): 56-58.LI Guohai, LI Manliang. About round corner rolling and strengtheningprocess for crankshaft[J]. Manufacturing Technology & Machine Tool,2003(5): 56-58.

通訊作者：寇宏超，教授，研究方向為航空航天鈦合金、TiAl 金屬間化合物及其相關的凝固技術、塑性成形技術和擴散連接技術，E-mail:hchkou@nwpu.edu.cn。
